3. Assemblage & commandes du banc d'essai

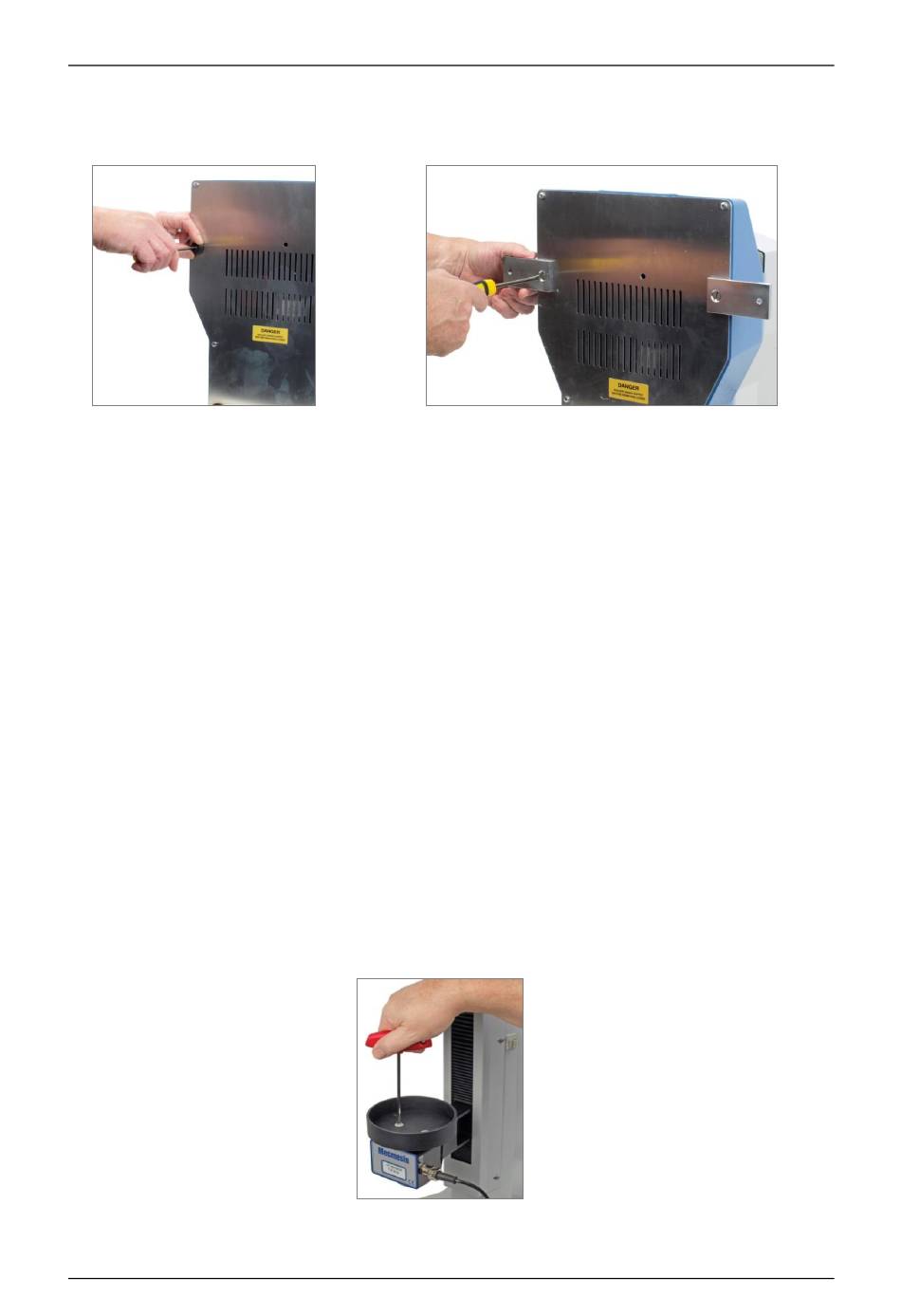

3.1 Installation des pieds sur le banc d'essai
Installation des pieds en caoutchouc...
... ou des pattes d'ancrage pour fixer la base de l'Helixa
L'Helixa est fournis avec des pieds en caoutchouc. Coucher le banc d'essai avec précaution
sur son dos et fixer les pieds sur le socle du banc. Veuillez noter: l'Helixa est lourd et il est
recommandé que deux personnes déplacent le banc. Soulever le banc d'essai seulement par
son socle ou sa colonne mais jamais par la traverse ou l'axe.
3.2 Stabilité et montage sur marbre/établi
L'Helixa-xt en tant qu'équipement autonome est conforme aux exigences de la norme BS EN
61010-1:2010 sections 7.4 (a) pour la stabilité. Cependant, il est recommandé que la console soit
positionnée à mi-hauteur de la colonne.
Si vous avez besoin que la console soit montée plus haut qu'à mi-hauteur de la colonne, et/ou
utiliser des masses supplémentaires sur le plateau ou sur le contrepoids, dès lors fixer les 4
pattes d'ancrage fournis avec l'Helixa-xt ou Helixa-i pour une stabilité absolue (voir ci-
dessus).
3.3 Fixer le plateau supérieur pour les masses
Sécuriser le plateau supérieur au capteur de couple Helixa (HTC) utilisant les deux vis à tête
fraisée M6 fournis.
Attacher le plateau supérieur sur le capteur de couple
4 Mecmesin
