4 Installation de l'appareil
PR 5110
Coniguration PR 5110
[
] - [oP 10] - [LInE] - [rS232]
[
] - [oP 12] - [tokEn] - [oFF]
[
] - [oP 13] - [SEndModE] - [SEnd]
[
] - [oP 14] - [WEIght] - [FolloW]
[
] - [oP 15] - [WPkEy] - [SElEct]
4.4.3
Installation dans les zones 2 et 22
4.4.3.1
Connexion des appareils PR 5110/10 et PR 5110/11
4.4.3.2

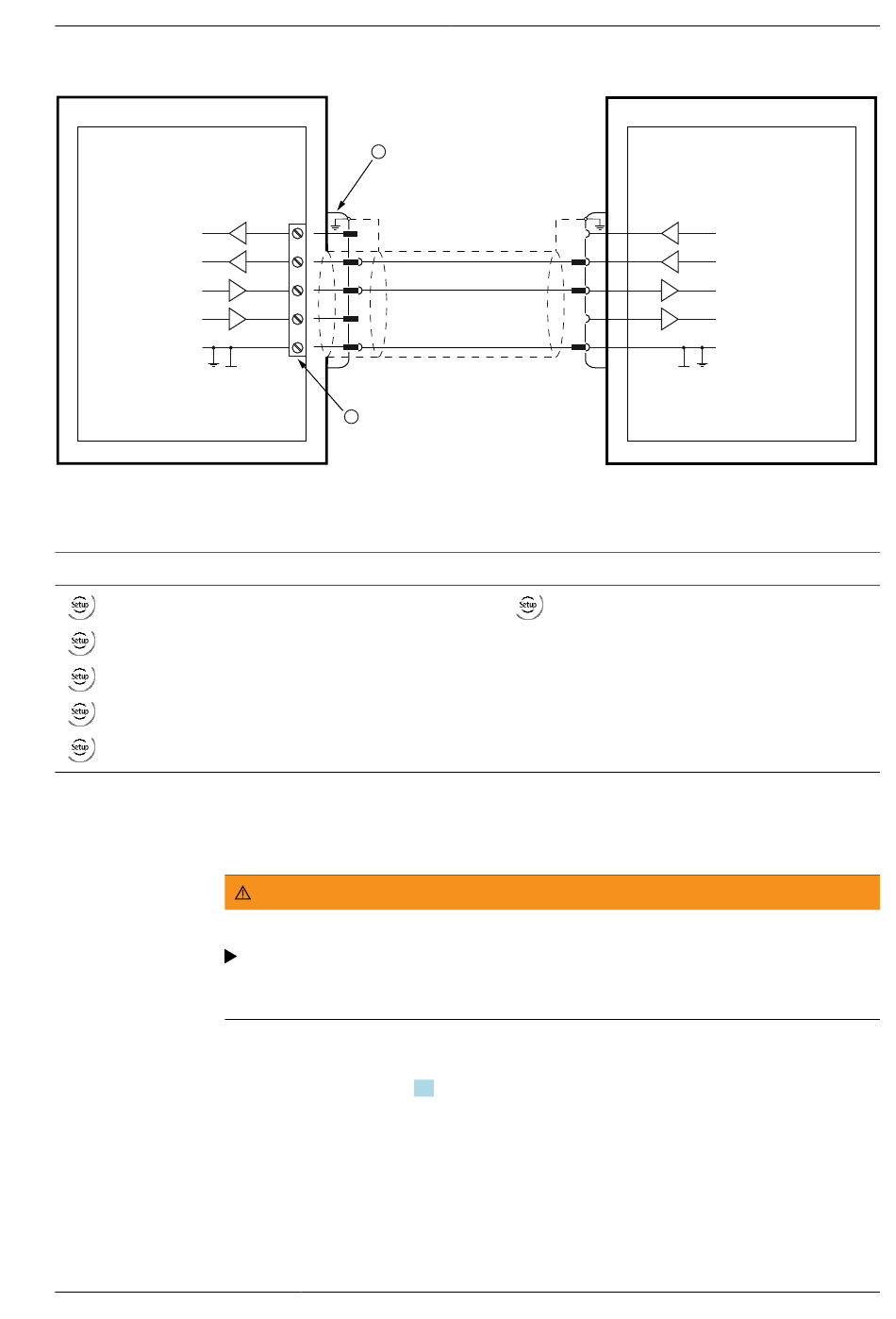

Câblage et compensation de potentiel
FR-35
RS-232
1
8
CTS
5
2
RxD
4
3
TxD
3
7
RTS
2
5
GND
1
2
① Connecteur D-Sub 9 broches (mâle)
② Borne enichable 5 broches
AVERTISSEMENT
Avertissement contre un risque d'interférences.
Seuls des appareils nécessaires à l'exploitation et n'émettant pas d'étincelles
peuvent être raccordés sur les circuits électriques des zones 2 et 22. Ces appareils
doivent être adaptés à l'utilisation en zones Ex et aux conditions présentes sur site.
Voir concept Ex, chapitre 9.1.
Aicheur à distance PR 5110
RS-232
8
RTS
2
Tx
3
Rx
7
CTS
5
GND
Coniguration PR 5410
- [Serial ports parameter] - [Remote display]
- [Slot 1/2 RS232]
PR 5410
PR 5510/04
