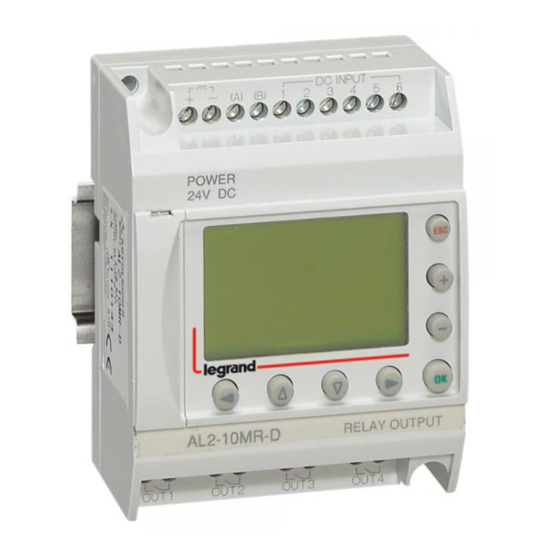

Alarme technique modulaire
Masquer les pouces Voir aussi pour 0 042 76:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Alarme technique
modulaire
MANUEL DE MISE EN OEUVRE
Alarme technique modulaire 15 directions - 230 VAC - Réf. : 0 042 76
Alarme technique modulaire 6 directions - 230 VAC - Réf. : 0 042 77
Alarme technique modulaire 15 directions - 24 VDC - Réf. : 0 042 78
Alarme technique modulaire 6 directions - 24 VDC - Réf. : 0 042 79
50
A4 V

Publicité

Table des Matières
loading

Manuels Connexes pour LEGRAND 0 042 76

Sommaire des Matières pour LEGRAND 0 042 76

  • Page 1 MANUEL DE MISE EN OEUVRE Alarme technique modulaire 15 directions - 230 VAC - Réf. : 0 042 76 Alarme technique modulaire 6 directions - 230 VAC - Réf. : 0 042 77 Alarme technique modulaire 15 directions - 24 VDC - Réf. : 0 042 78 Alarme technique modulaire 6 directions - 24 VDC - Réf.

  • Page 2: Table Des Matières

    Spécifications Spécifications générales Spécifications des sorties Raccorder les centrales à alimentation secteur 100 - 230 VAC - Réf.: 0 042 76 / 0 042 77 Présentation Câbler les entrées et sorties diffuseur sonore Raccorder les centrales à alimentation continue 24 VCC - Réf.: 0 042 78 / 0 042 79 Présentation...

  • Page 3: Spécifications

    A4 V Spécifications A5 V Spécifications générales Description Spécification Description Spécification Opetating -25 +55°C 3750 V AC ~ > 1 min per IEC60730-1 between Temperature Displayed : -10 -55°C the following points: - Power/input Terminals and Relay Output Storage Temperature -30 +70°C Dialectric Withstand Terminals...

  • Page 4: Raccorder Les Centrales À Alimentation Secteur 100-230 Vac Réf.: 0 042 76 - 0 042

    Raccorder les centrales à alimentation secteur 100-230 VAC Réf.: 0 042 76 - 0 042 77 Présentation 0 042 76 0 042 77 AC INPUT AC INPUT 10 11 12 13 14 15 RELAY OUTPUT OUT1 OUT2 OUT3 OUT4 OUT1...

  • Page 5: Câbler Les Entrées Et Sorties Diffuseur Sonore

    A4 V A5 V Câbler les entrées et sorties diffuseur sonore Exemple avec relayage très basse tension 0 042 76 OUT1 OUT2 OUT3 OUT4 - Respectez le câblage de la phase - Protégez le système par un disjoncteur 2 A réf.: 4 067 80 / 4 067 71 sur l'alimentation Longueur de boucle : jusqu'à...

  • Page 6: Raccorder Les Centrales À Alimentation Continue 24 Vcc Réf.: 0 042 78 - 0 042

    Raccorder les centrales à alimentation continue 24 VCC Réf.: 0 042 78 - 0 042 79 Présentation 0 042 78 0 042 79 AC INPUT AC INPUT (A) (B) (A) (B) 10 11 12 13 14 15 RELAY OUTPUT OUT1 OUT2 OUT3 OUT4...

  • Page 7: Câbler Les Entrées Et Sorties Diffuseur Sonore

    A5 V Câbler les entrées et sorties diffuseur sonore + Commun (Source) + Commun (Source) +24 V= 230 Vac 230 Vac Exemple avec relayage secteur 0 042 76 OUT1 OUT2 OUT3 OUT4 - Commun (Sink) - Commun (Sink) +24 V=...

  • Page 8: Raccorder Une Alimentation 24 Vcc Non Secourue

    Raccorder les centrales à alimentation continue 24 VCC Réf.: 0 042 78 - 0 042 79 (suite) Raccorder une alimentation 24 VCC non secourue E46ADCN (0 035 60) 1,2 A 8 modules E49 (0 035 67) 0,6 A 2 modules 346 000 (0 634 35) 1,2 A 8 modules PR I...

  • Page 9: Visualiser Le Chronogramme Des Sorties

    A4 V Visualiser le chronogramme des sorties A5 V Pour toutes les centrales - Exemple avec l'entrée 5 (IN 5) : ALARME IN 5 15 s 900 s OUT 1 OUT 2, OUT 3 (15d), OUT 5, OUT 7 OUT 4 (15d) OUT 4 (6d)

  • Page 10: Raccorder Plusieurs Centrales En Cascade

    Raccorder plusieurs centrales en cascade Pour toutes les centrales : - Permet d'obtenir une centrale à plus de 15 entrées Des centrales à 15 et à 6 directions peuvent être associées indifféremment de manière à obtenir le nombre d'entrées désirées. - N'associez que des centrales ayant le même type d'alimentation - Les sorties "diffuseur sonore"...

  • Page 11: Raccorder Le Tableau De Synthèse Réf. : 0 766 82

    A4 V Raccorder le tableau de synthèse réf. : 0 766 82 A5 V Raccorder le tableau de synthèse réf.: 0 766 82 avec les centrales 15 directions uniquement - Chaque tableau de synthèse reporte l'état de la sortie "Générale" de chaque centrale associée. - Permet le report par un signal sonore et visuel d'une information d'alarme transmise par l'une des centrales associées, 3 centrales maximum.

  • Page 12: Raccorder Le Tableau De Synthèse Réf. : 0 766 82

    Raccorder le tableau de synthèse réf. : 0 766 82 (suite) Raccorder le tableau de synthèse réf. : 0 766 82 avec la centrale réf. : 0 042 77 ou réf. : 0 042 79 Pour toutes les centrales : - Permet le report par un signal sonore et visuel d'une information d'alarme transmise par l'une des centrales associées, 6 centrales maximum, vers 10 tableaux de report maximum - La signalisation sonore peut ne pas être présente sur les centrales.

  • Page 13: Raccorder Le Report D'alarme 3 Directions

    - Vous pouvez identifier le défaut en clair sur chaque tableau de report - Vous pouvez effectuer le report sur 3 groupes d'entrées possédant une sortie individuelle : 0 042 76/78 0 042 77/79 OUT 5 ---> IN 1, IN 2, IN 3, IN 4, IN 5, IN 6, IN 7, IN 8 OUT 3 --->...

  • Page 14: Configurer L'installation Recommandée

    Configurer l'installation recommandée Pour toutes centrales AC INPUT Ex : 0 766 41 (230 V) 0 766 42 (24 V) 0 802 99 (support) 4 blocs de jonction 0 372 46 1 cloison terminale 0 377 88 1 liaison équipotentielle 0 375 01 RELAY OUTPUT OUT1...
  • Page 16 A4 V BP 30076 87002 LIMOGES CEDEX FRANCE Service Relations Pro : Tél. : 0810 00 89 89 Fax : 0810 110 110 www.legrand.fr A5 V...
