Il faut tout d'abord raccorder un tuyau métallique Ø 48 (non fourni) au châssis
de la citerne.
Fixer le raccord orthogonal (code 30) au tuyau puis emboîter le support (code 29)
dans le joint et serrer les boulons.
Poser ELECTROGET OLIVO sur le support à l'aide du boulon et de l'écrou fournis
de série avec le support. Serrer fermement les boulons pour éviter qu'ils ne tombent
accidentellement de la machine.

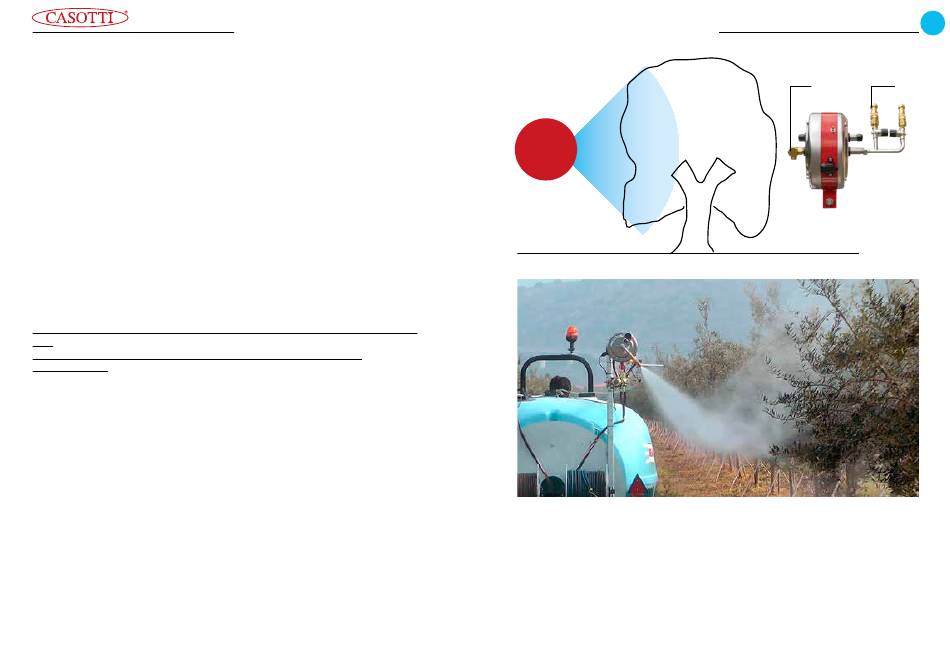

Pour une bonne couverture du feuillage, positionner le pulvérisateur à mi-
hauteur de la couronne. Si la plante à traiter mesure 4 m de hauteur, positionner
ELECTROGET OLIVO à 2 m de haut.
Branchement électrique :
Il faut brancher le câble à la fiche fournie de série (code 31) pour arriver à un
point du tracteur alimenter en tension de 12 volt.
(Pour le branchement à 24 volt, s'adresser à Casotti afin d'obtenir les
instructions spécifiques).
Il faut absolument utiliser un câble bipolaire 2 x 1 conforme aux
réglementations de sécurité en vigueur.
Attention :
La fiche fournie de série porte 2 numéros à hauteur des deux pôles et visibles à
l'avant.
Quand on branche le câble à la fiche, le positif doit être introduit dans le n°
58.
Une inversion des câbles risque d'endommager définitivement le
motoréducteur.
Brancher la fiche de courant (code 31) dans la prise (code 27) placée sur le
côté du corps central. En actionnant l'interrupteur (code 28) sur le corps du
pulvérisateur, vérifier que le courant arrive.
Se tenir toujours à bonne distance des pièces en mouvement.
Assemblage des raccords tournants d'équerre et des raccords courbes
sur le corps de la machine
Du côté de la plaquette (haut), visser le raccord d'équerre au tuyau central en
inox.
Au moyen d'une clé de 19, maintenir le tuyau en inox immobile en plaçant la
clé dans le logement de l'autre côté du pulvérisateur pour éviter d'égrener les
engrenages intérieurs.
Pour l'assemblage des rampes, procéder dans l'ordre suivant :
1) Visser la rampe olivier (code 32/RAB) au tuyau central en inox.
Positionner la rampe avec les jets tournés vers la couronne.
Quand on serre l'écrou, tenir le tuyau en inox bien immobile avec la clé de 19
placée dans le logement prévu à cet effet.
Contrôler que la rampe décrit un angle d'environ 90° pendant l'oscillation.
Le mouvement correct de la rampe est décrit dans la figure suivante.
54
CORPS
MACHINE
Raccordement hydraulique et entretien
Le tuyau provenant de la pompe doit être directement raccordé au raccord
d'équerre tournant (code M300) fourni de série.
Graisser régulièrement l'intérieur du raccord d'équerre tournant (de préférence
avec de la graisse au téflon). Pour démonter le raccord d'équerre retirer la bague
Seeger au sommet.
Mode d'emploi
M300
32/RAB
55
C
