SOMFY HOME MOTION J4 io Notice Installateur page 7

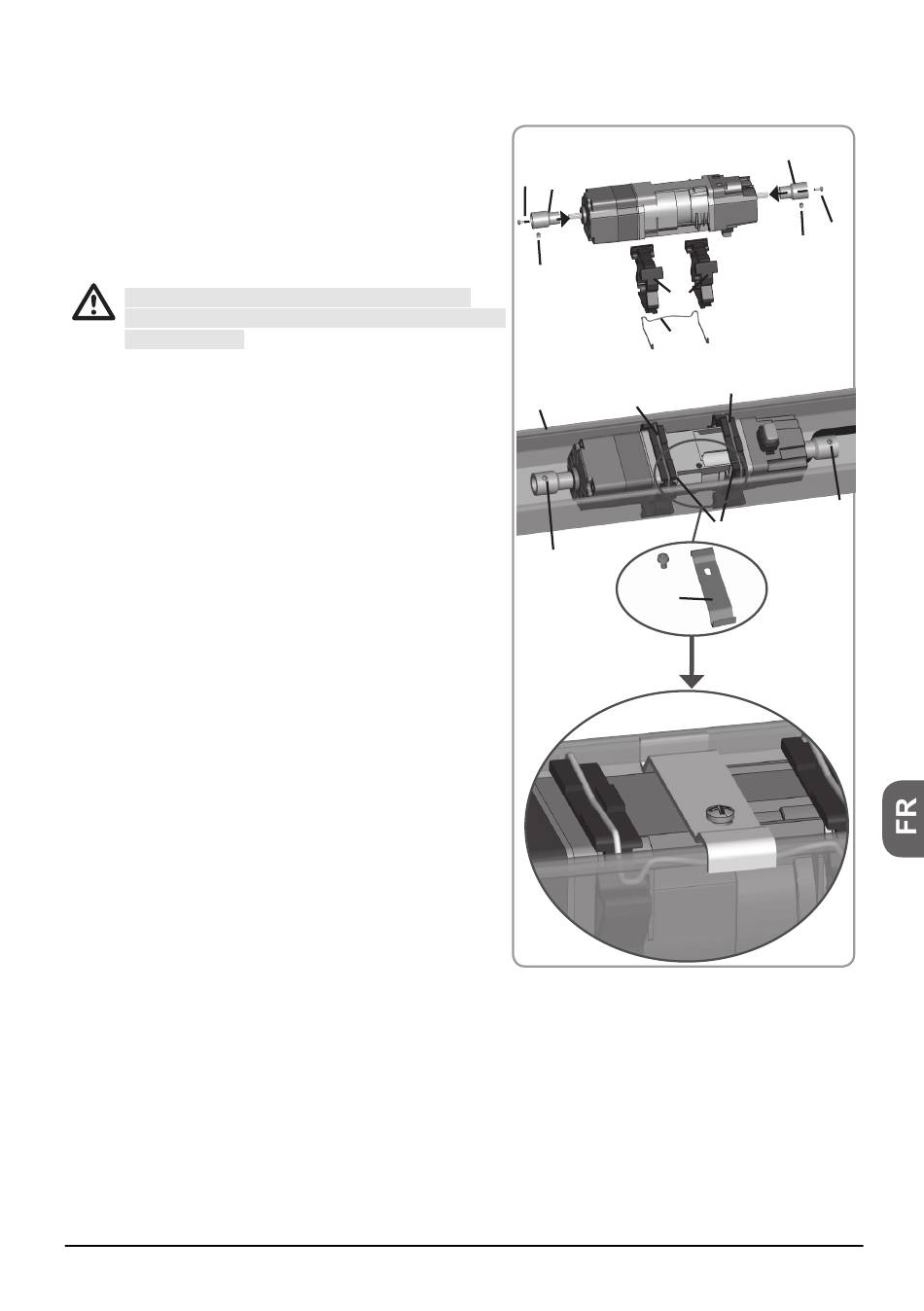

Montage avec moteur J418 (couple = 18 N.m)
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3 x
8 (2) sur l'axe du moteur.
Couple de serrage = 1,1 N.m
S'assurer que le câble de la platine J4 io ne
passe pas sur une partie tournante du moteur ou
du mécanisme.
• Monter les deux adaptateurs de caisson (8) sur le
moteur.
• Insérer le moteur dans le caisson (4).
• À l'aide du clip (5), fixer le moteur dans le caisson
(4).
• L'axe peut être fixé dans l'adaptateur avec une vis
sans tête (7).
• Monter l'étrier additionnel (9) sur l'ensemble caisson
(4) + moteur.
• Visser l'étrier (9) sur le moteur avec une vis M5 x 10
mm. Couple de vissage = 4 N.m maximum.
La vis doit être comprimée sur l'étrier (9).
© 2011 Somfy SAS. All rights reserved. 11/2011
2
1
7
8
5
5
4
7
9
1
2
7
5
7
8
7
