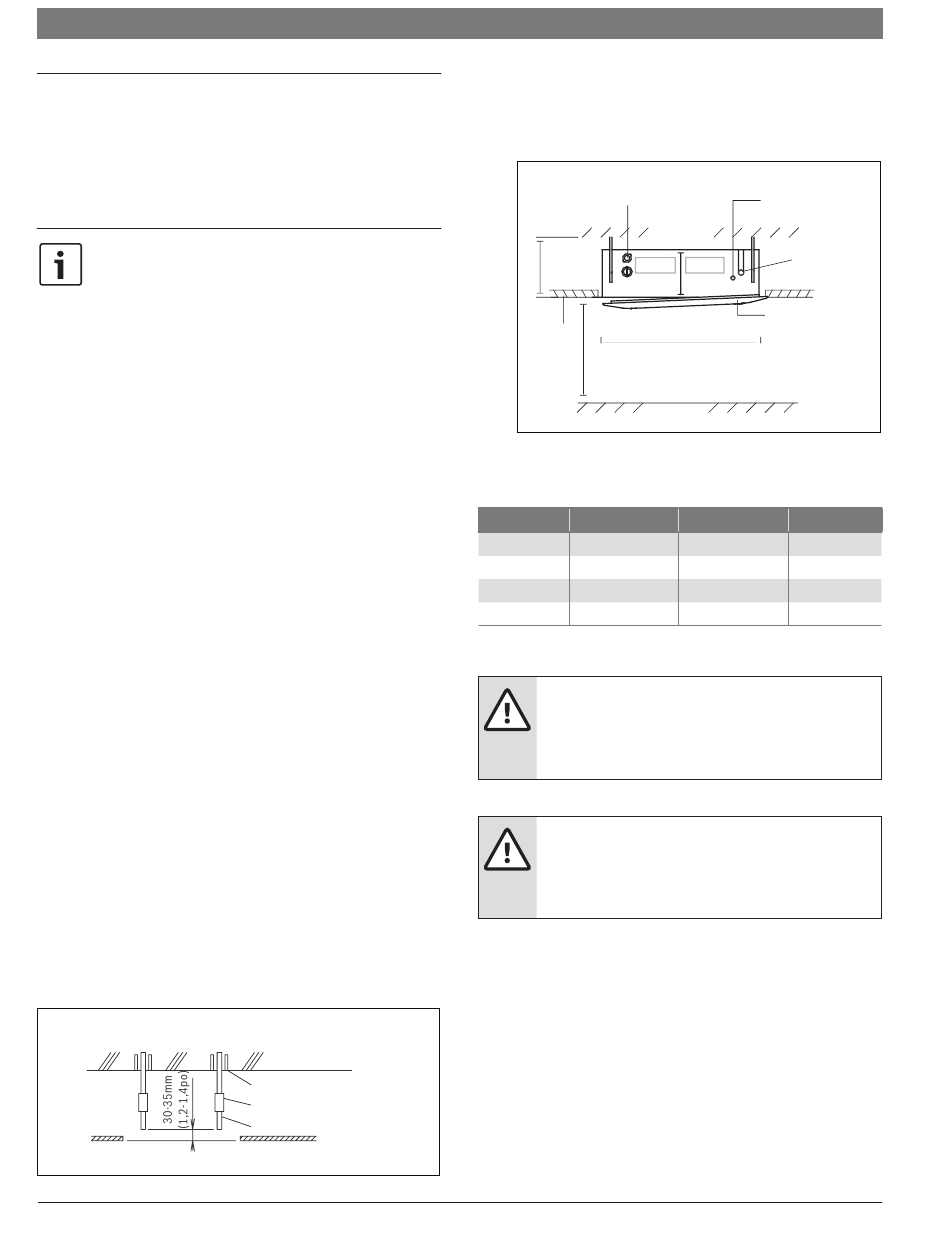

5 Installation du module intérieur

5.1 Choix de l'emplacement

Il faut ajouter de l'isolant (épaisseur minimale de 10 mm (0,4 po), mousse
polyéthylène) lorsque les conditions dans le plafond sont supérieures à 30 °C
(86 °F) avec une humidité relative de 80 % ou lorsqu'il faut introduire de l'air frais
dans l'espace.
Avant l'installation du module intérieur, vérifiez sur l'étiquette de la
boîte que le numéro de modèle du module intérieur correspond à celui
du module extérieur.
Étape 1 – Choisissez l'emplacement
Avant l'installation du module intérieur, prenez en compte les normes suivantes Les
critères suivants vous aideront à choisir un emplacement adéquat.
Un emplacement approprié doit répondre aux normes suivantes :
f
—
Bonne circulation d'air
— Évacuation adéquate du condensat
— Le bruit de l'appareil ne dérangera pas d'autres personnes
— L'emplacement est solide et ne vibre pas
—
L'emplacement est capable de soutenir le poids du module
— L'appareil est installé à au moins 3 pi (1 m) des autres appareils
électriques (téléviseur, radio, ordinateur)
— Plafond horizontal plat
— Dégagement suffisant pour l'entretien et les réparations
N'installez PAS le module extérieur dans les situations suivantes :
f
—
Près des sources de chaleur, de vapeur ou de gaz combustible
—
Près des objets inflammables comme des rideaux ou des vêtements
— Près d'obstacles qui pourraient obstruer la circulation de l'air
— Près d'une entrée de porte
—
Dans un endroit exposé au rayonnement direct du soleil
Étape 2 – Vérifiez l'espace nécessaire
Installez ce module dans un endroit où la hauteur du panneau inférieur est
à au moins 2,5 m (8,2 pi) du sol. Consultez la figure suivante pour plus de
renseignements.
Étape 3 – Installez le boulon d'ancrage
(Utilisez un boulon M8 ou M10 ou l'équivalent.) Utilisez un ancrage à trou pour
un plafond existant et une pièce noyée, un ancrage noyé ou d'autres pièces non
fournies pour les nouveaux plafonds afin de renforcer le plafond pour supporter
le poids du module et des pièces connexes. Toutes les pièces ci-dessus sont non
fournies.
Exemple d'installation
Figure 3
Bosch Thermotechnology Corp. | 04.2019
Bosch Gamme Climate 5000 Climatiseur/pompe à chaleur bibloc à cassette 4 voies, sans conduits | 9
Dalle de plafond
Ancrage
Écrou long ou tendeur à vis
Boulon de suspension
Faux-plafond unité :mm (po)
Distances recommandées entre le module intérieur et le plafond
La distance entre le module intérieur monté et le plafond interne doit satisfaire aux
spécifications suivantes.
Point de connexion
du tube d'évacuation
H
C
Panneau-
plafond
>2,5 m/8,2 pi
Figure 4
Modèle A (mm/po)
9k - 18k 260/10,2
24k 205/8,0
36k 245/9,6
48k 287/11,3
Tableau 3
AVERTISSEMENT – CONTIENT UN FRIGORIGÈNE
f N'installez pas le module dans un endroit où des matériaux
inflammables sont présents en raison du risque d'explosion
entraînant des blessures graves ou la mort.
AVERTISSEMENT –
DOMMAGES MATÉRIELS/DÉFAILLANCE DU SYSTÈME
f Si la base n'est pas assez solide pour soutenir son poids, le
module peut tomber et causer des blessures graves.
Point de connexion
de tuyauterie
frigorigène
(côté liquide)
Plafond
Point de connexion
de la tuyauterie
frigorigène
A
(côté gaz)
Façade
(Ouverture du plafond)
Sol
H (mm/po) C (mm/po)
290/11,4 ou plus 600/23,6
235/9,3 ou plus 880/34,5
275/10,8 ou plus 880/34,5
317/12,5 ou plus 880/34,5
Sous réserve de modifications
