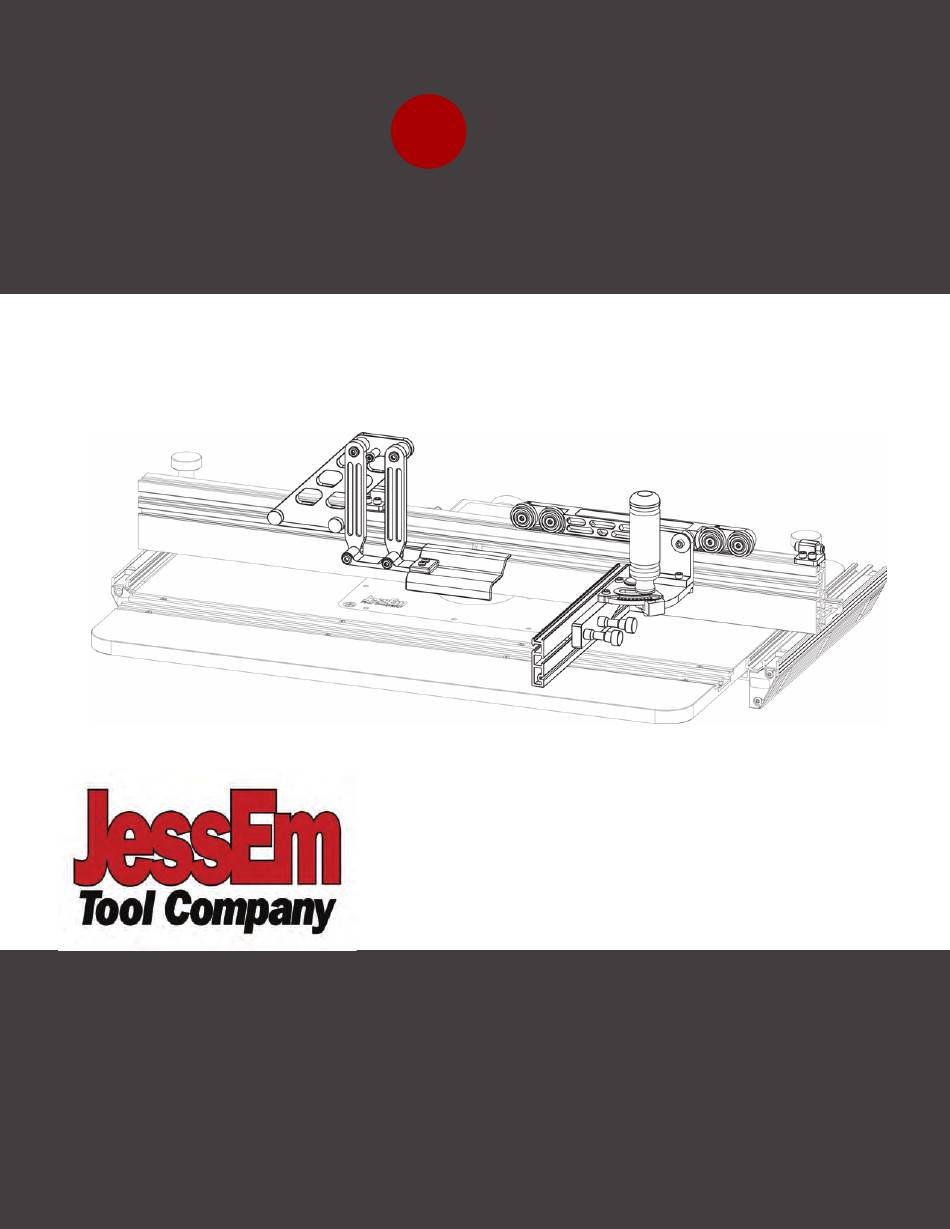

- Page 1 MITE-R-SLIDE II Owners Manual Model #06100 61 Forest Plain Road Oro-Medonte, Ontario, Canada, L3V 0R4 Toll Free: 1-800-436-6799 Local: 705-726-8233 Email: jessem@jessem.com Web: www.jessem.com...
- Page 2 Website: www.jessem.com Thank you for choosing this product from JessEm Tool Company. We appreciate your support and hope that our product serves you well. This product is designed to provide many years of reliable service provided it is used as intended and taken care of.
- Page 3 1/4" I.D. x 1" O.D. Stainless Steel Heavy Washer FIGURE A ASSEMBLY OF THE MITE-R-SLIDE II STEP 1: Remove all the contents from the Mite-R-Slide II Box. STEP 2: Ensure you have all the subassemblies and pieces noted in the contents list on Page 3.
- Page 4 (Part #8) and two (2) 1/4" stainless steel heavy onto the Gauge Handle (Part #27) and securely washers (Part #9), attach the roller mount to the snug the handle into the Mite-R-Slide II Gauge. See gauge assembly. Do not fully tighten. See Figure 3. Figure 4.
- Page 5 NOTE: When adjusted correctly, your Mite-R-Slide II fence should be slightly off of the table surface closest to the fence and riding on the table surface at the end closest to the front of the router table. See Figure 9, 10, 11.
- Page 6 1) Checkkfor anyyvertical movement in the Rollers ((Part #18)) when on the router table ffence. See Page 11. 2) Checkkthat the Mite-R-Slide II Indicator Block (Part #36)) is in line with the gauge at 0°° and 45°°. See Page 10.
- Page 7 FIGURE 14 STEP 13: Slide the Mite-R-Slide II along the router table fence to where you would desire the end of cut to be. This is to ensure the fence goes all the way past the cutter if you are working on the edge of a board or at some point before this for blind cuts.
- Page 8 See Figure 16. Slide the guard mount over until the guard is centered over the router bit opening. Tighten the guard assembly knobs to secure the guard in place. See Figure 17. FIGURE 16 FIGURE 17 YOUR MITE-R-SLIDE II SHOULD BE FULLY ASSEMBLED. SEE FIGURE 18. FIGURE 18...
- Page 9 Ensure the gauge is set at the "0°". Loosen the Mite-R-Slide II fence clamping knobs (Part #42), See Figure 21 and slide the Mite-R-Slide II fence (Part #4) towards the front of the table to expose the first set screw (Part #41). See Figure 21.
- Page 10 With the 1/8" Hex Key provided you will either loosen or tighten up the set set screw. See Figure 23. a) If your Mite-R-Slide II is out of square and has a gap closer to your router fence, you will want to tighten the set screw a little bit.
- Page 11 With the 1/8" Hex Key provided you will either loosen or tighten up the set screw. See Figure 28. b) If your Mite-R-Slide II fence (Part #4) is out closer to the front of your router table you will want to loosen the set screw a little bit.
- Page 12 ADJUSTING FIT OF ROLLERS IN TRACKCK STEP A: With the 1/8" hex key provided loosen the 1/4" stainless steel nylon tipped set screw (Part #19) See Figure 32. FIGURE 32 STEP B: With the 9/64" hex key provided, snug up the Adjustable roller pivot cap (Part #12).
- Page 15 MITE-R-SLIDE II PARTS LIST Item No. Part No. Part Description M0356 UHMW Wear Strip S0006-3-C Fence T-Nut F0378 1/4-20 X 1-1/4" Hex Head Stainless Steel Screw Fence E0276-2-3-C 1/4-20 X 3/8" Zinc Plated Socket Set Screw F0362 Fence Filler E0284-1-3-C 1/4-20 x 5/8"...
- Page 16 The consumer is responsible for shipping costs to return product to JessEm Tool Company. We will repair or replace the product at our discretion and JessEm Tool will return shipment to you at no charge.
- Page 17 MITE-R-SLIDE II Manuel du propriétaire Modèle #06100 61 Forest Plain Road Oro-Medonte, Ontario, Canada, L3V 0R4 Numéro: 1-800-436-6799 Téléphone local: 705-726-8233 Email: jessem@jessem.com Site internet: www.jessem.com...
- Page 18 Site internet: www.jessem.com Nous vous remercions d’avoir choisi ce produit auprès de l’entreprise JessEm Tool. Nous apprécions votre soutien et espérons que notre produit vous satisfera. Ce produit est conçu pour offrir de nombreuses années de service fiable à partir du moment où il est utilisé comme prévu et maintenu en état.
- Page 19 ILLUSTRATION A Assemblage du guide à onglets coulissant MITE-R-SLIDE II ÉTAPE 1: Enlevez tout le contenu de la boîte du Mite-R-Slide II. ÉTAPE 2: Assurez-vous d’avoir tous les sous-ensembles et toutes les pièces mentionnés dans la liste de contenu en Page 2.
- Page 20 épaisses de 1/4″ en acier inoxydable (Pièce n°9), 27) et ajustez avec précaution la poignée sur la fixez le support de galet à l’ensemble de la jauge. jauge du Mite-R-Slide II. Voir illustration 4. Ne serrez pas complètement. Voir illustration 3. ILLUSTRATION 4...
- Page 21 NOTE : Ajusté correctement, le guide de votre Mite-R-Slide II devrait dépasser légèrement la surface de la table la plus proche du guide et recouvrir la surface de la table à l'extrémité la plus proche de la table à toupie. Voir illustrations 9, 10, 11.
- Page 22 1) Contrôlez le déplacement vertical des galets (Pièce n°18) quand ils sont installés sur le guide de la table à toupie. Voir page 11. 2) Vérifiez que le bloc indicateur du Mite-R-Slide II (Pièce n°36) est aligné à la jauge à 0° et à 45°. Voir page 10.
- Page 23 ILLUSTRATION 14 ÉTAPE 13: Glissez le Mite-R-Slide II le long du guide de la table à toupie jusqu’à l’endroit où vous souhaitez que se trouve la fin de course pour les coupes. Ceci afin de s’assurer que le guide passe après la lame si vous travaillez sur le bord d’une planche ou quelque part...
- Page 24 Serrez les poignées de l’ensemble de protection pour sécuriser le positionnement du capot de protection. Voir illustration 17. ILLUSTRATION 16 ILLUSTRATION 17 VOTRE MITE-R-SLIDE II DEVRAIT MAINTENANT ÊTRE ENTIÈREMENT ASSEMBLÉ. VOIR ILLUSTRATION 18. ILLUSTRATION 18...
- Page 25 Assurez-vous que la jauge est réglée à "0°". Desserrez les poignées de serrage du guide du Mite-R-Slide II (Pièce no. 42), observez l’illustration 21 et glissez le guide du Mite-R-Slide II (Pièce no. 4) vers l’avant de la table pour faire apparaitre la première vis de blocage (Pièce no. 41). Voir illustration 21.
- Page 26 Slide II (Pièce no. 42). Voir illustration 26. ILLUSTRATION 26 ÉTAPE D: Glissez le guide du Mite-R-Slide II (Pièce no. 4) plus loin le long de la jauge. Voir illustration 27. Vous trouverez une deuxième vis de blocage (Pièce no. 41). ILLUSTRATION 27...
- Page 27 Avec la clé hexagonale de 1/8″ fournie, il faudra soit serrer soit desserrer la vis de blocage. Voir illustration 2. a Si le guide de votre Mite-R-Slide II (Pièce no. 4) ressort près de l’avant de votre table à toupie, il faudra desserrer la vis de blocage un petit peu.
- Page 28 AJUSTER LE POSITIONNEMENT DES GALETS SUR LA RAINURE ÉTAPE A : Avec la clé hexagonale de 1/8″ fournie, desserrez les vis de blocage de 1/4″ en acier inoxydable recouverte de nylon (Pièce no. 19). Voir illustration 32. ILLUSTRATION 32 ÉTAPE B: Avec la clé...
- Page 31 MITE-R-SLIDE II PARTS LIST Item No. Part No. Part Description M0356 Bande d’usure UHMW S0006-3-C Contre-plaque en "T" du guide Vis à tête hexagonale de 1/4-20 X 1-1/4″ en acier inoxydable F0378 E0276-2-3-C Guide Vis de blocage de 1/4-20 X 3/8″ à embout plaqué zinc F0362 Pièce de remplissage du guide...
- Page 32 Limites de la garantie Cette garantie ne couvre pas : ● Les réparations ou altérations réalisées par quelqu’un d’autre que l’entreprise JessEm Tool ou un service professionnel JessEm Tool autorisé. ● L’usure normale. ● Les mauvais traitements, mauvaises utilisations et négligences.
