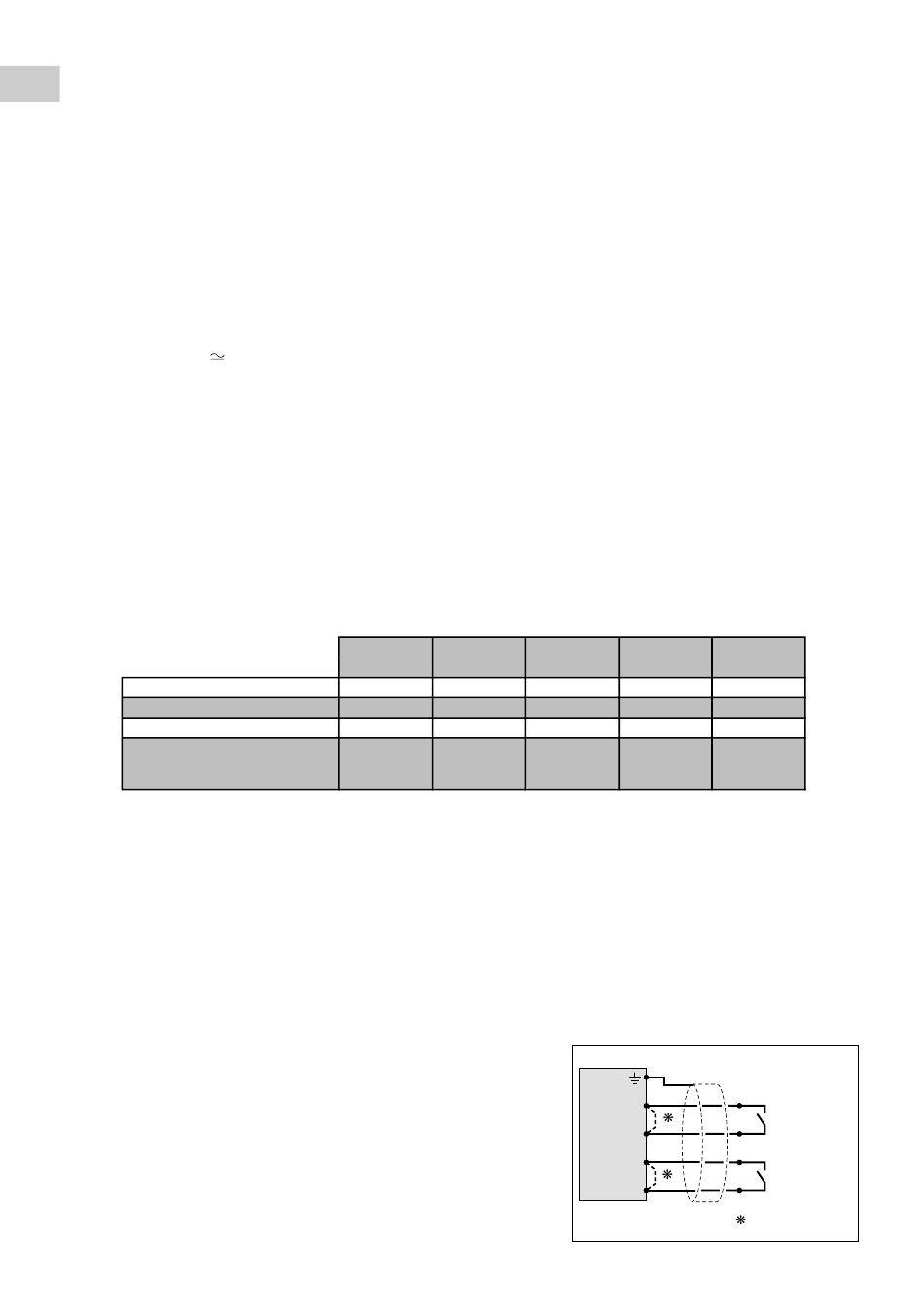

4.2 - RACCORDEMENT HYDRAULIQUE
F
• Raccorder les tuyauteries d'eau sur les raccords correspondants. Voir les Ø et le positionnement à la page 4.
• Monter le filtre hydraulique fourni sur l'entrée d'eau. Le raccorder avec 2 vannes d'isolement pour permettre son nettoyage.
• Dans le cas d'utilisation du raccord de remplissage / vidange, installer une vanne d'isolement.
NOTE :
Des accessoires "Flexibles de raccordement d'eau" peuvent être utilisés (voir chapitre accessoires).
4.3 - RACCORDEMENT ÉLECTRIQUE
4.3.1 - GÉNÉRALITÉS :
• La tolérance de variation de tension acceptable est de : ± 10% pendant le fonctionnement.
• Les canalisations de raccordement électriques doivent être fixes.
• Utiliser les serre-câbles placés derrière l'appareil et amener les fils sous la platine électrique, au niveau des borniers de
raccordement.
• Appareil de classe 1.
• L'installation électrique doit être réalisée en conformité avec les normes et réglementations en vigueur (notamment
NF C 15-100
4.3.2 - ALIMENTATION GÉNÉRALE
• L'alimentation électrique doit provenir d'un dispositif de protection électrique et de sectionnement (non fourni) en
conformité avec les normes et réglementations en vigueur.
• La protection doit être assurée par un disjoncteur bipolaire (non fourni).
Nota :
L'appareil est prévu pour un raccordement sur une alimentation générale avec régime de neutre TT (neutre à la terre),
ou TN.S (mise au neutre) selon NF C 15-100.
CÂBLE D'ALIMENTATION
• Section en 230V/1/50Hz : 3 G 4 mm
• Section en 400V/3N/50Hz : 5 G 2,5 mm
• Les sections données sont indicatives. Celles-ci doivent être vérifiées et adaptées si besoin est, selon les conditions
d'installation et en fonction des normes en vigueur.
• Raccorder suivant les schémas électriques sur le bornier de puissance.
INTENSITÉS ABSORBÉES
Intensité nominale
Intensité maxi.
Intensité de démarrage
Intensité de démarrage
avec kit de démarrage
mono
ATTENTION :
Dans le cas d'une alimentation en triphasé, avant la mise en service, s'assurer de l'ordre correct de rotation des
phases. En effet, si cet ordre n'est pas respecté :
- PHRT 12, 16 : le contrôleur d'ordre de phases interdit le fonctionnement de l'appareil.
- PHRT 18 : le compresseur tourne à l'envers (et émet un bruit anormal).
Pour remédier à cela, il suffit d'intervertir 2 phases.
4.3.3 - COMMANDE PAR CONTACTS EXTÉRIEURS
• La machine est câblée d'usine pour fonctionner en mode chauffage. Il est possible de commander l'appareil à distance
en raccordant 2 contacts extérieurs (non fournis) libres de potentiel et de bonne qualité :
- 1 pour le signal Marche/Veille à distance (contact fermé = fonctionnement autorisé, contact ouvert = mise en veille),
- 1 pour l'inversion du mode de fonctionnement (contact fermé = mode chauffage, contact ouvert = mode
refroidissement).
• Le signal Marche/Veille se raccorde sur les bornes 1 et 2 du circuit imprimé dans le coffret électrique (enlever le pont
existant - voir schéma).
• Le signal d'inversion de mode se raccorde sur les bornes 3 et 4 du
circuit imprimé (enlever le pont existant - voir schéma).
• Le câble de raccordement de ces contacts ne doit pas cheminer à
proximité de câbles de puissance pour éviter les risques de
perturbations électromagnétiques.
• Utiliser du câble blindé avec paires torsadées (blindage mis à la terre
côté générateur).
• Longueur maxi. du câble : 100 m.
• Section mini : 0,5 mm
ATTENTION :
Le changement de mode (chauffage/refroidissement) ne doit se
faire que machine arrêtée.
CEI 364).
2
pour PHRT 9 et 12.
pour PHRT 12, 16 et 5 G 4 mm
2
PHRT 9
230/1/50
A
15
A
18
A
86
A
42
2
.
pour PHRT 18.
2
PHRT 12
PHRT 12
230/1/50
400/3N/50
17
7,5
20
10
89
56
43
_
PHRT
6
PHRT 16
PHRT 18
400/3N/50
400/3N/50
10,9
13
13
17
63
101
_
_
1
Marche/Veille
( )
2
4
Mode de
( )
fonctionnement
3
( ) Pont à enlever
