CÂBLAGE DU RÉPÉTEUR
Pour procéder au câblage, respecter les deux points suivants :
faire référence aux normes nationales et aux standards internationaux reconnus en matière d'installation
les bornes sont sensibles à la polarité. Il est donc nécessaire de respecter impérativement les consignes
ci-après.
Faire passer les terminaux d'alimentation (et éventuellement les terminaux de monitorage) à travers un
serre-câble approprié fixé sur l'orifice d'entrée ; faire glisser les câbles dans la boîte en laissant passer une
longueur suffisante pour pouvoir les brancher sur les bornes du dispositif. Si d'autres zones prédécoupées
ont été cassées accidentellement, les fermer à l'aide de bouchons pour assurer l'indice de protection IP
prévu à l'origine.

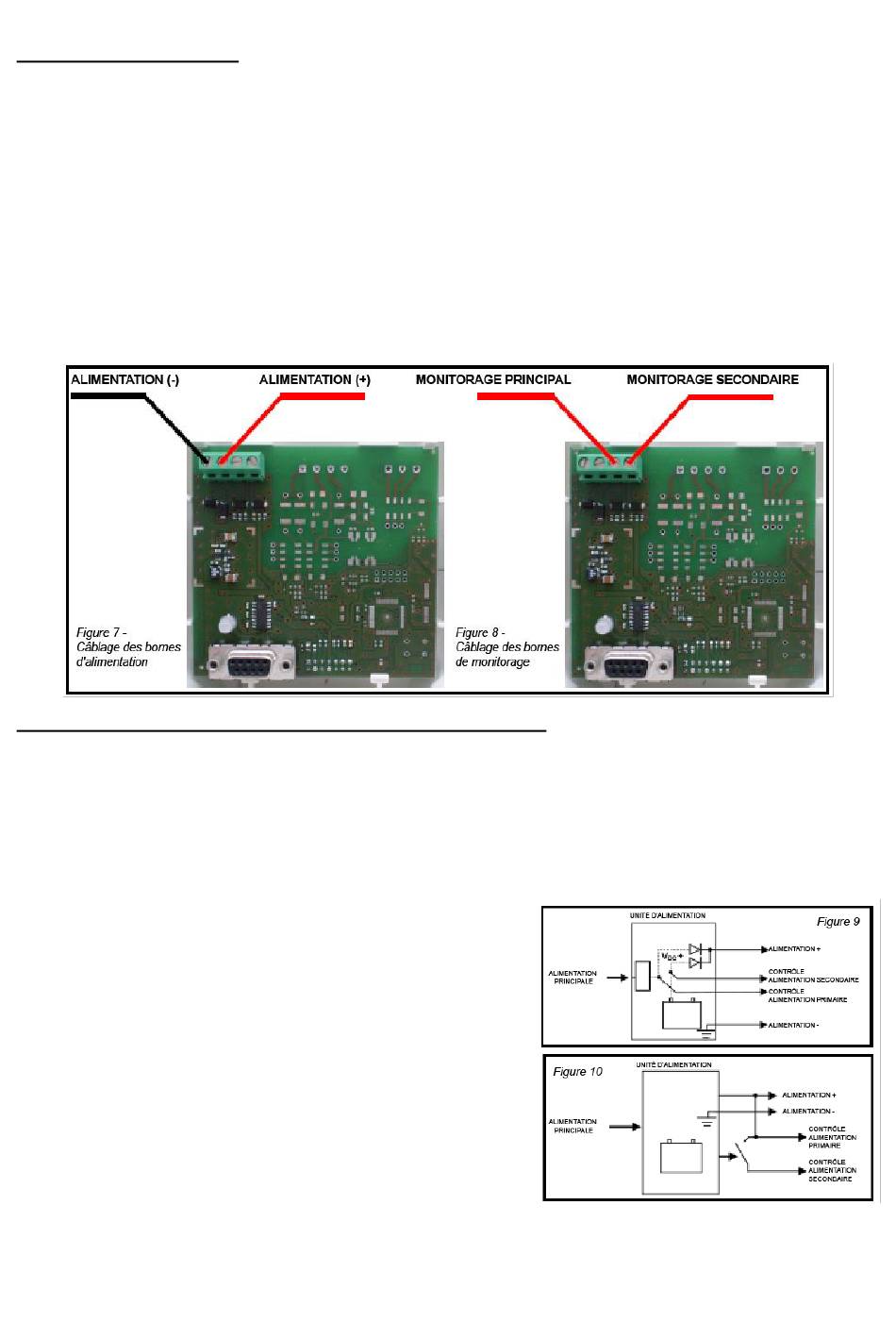

Brancher les terminaux sur les bornes de la carte du dispositif, comme le montre le schéma de câblage,
figures 7 et 8.
MONITORAGE ALIMENTATION PRINCIPALE ET SECONDAIRE
Le répéteur peut être branché exclusivement sur une alimentation extérieure.
Il est possible de procéder au monitorage de l'alimentation à travers le répéteur sur les terminaux de
monitorage principal et secondaire (ce dernier, en cas d'utilisation d'une alimentation secondaire) ; si la tension
d'alimentation descend au-dessous d'une certaine valeur (consulter le tableau SPÉCIFICATIONS
TECHNIQUES), un signal de dysfonctionnement est envoyé à la centrale du système à travers l'émetteur ; ce
signal notifie une chute de puissance sur le répéteur.
MONITORAGE PRINCIPAL (MM - Main Monitoring) : ce terminal
vérifie l'alimentation extérieure primaire.
MONITORAGE SECONDAIRE (BM - Backup Monitoring) : ce
terminal vérifie l'alimentation extérieure secondaire.
S'assurer d'avoir validé la fonction de monitorage à travers
le logiciel « Wirelex-Fire » pour programmer le répéteur. Par
contre, si la supervision de l'alimentation N'EST PAS
utilisée, s'assurer que cette fonction est désactivée : ceci
pour éviter de générer un signal de dysfonctionnement
(consulter
le
paragraphe
RÉPÉTEUR).
Les figures 9 et 10 montrent deux exemples d'unités
d'alimentation dotées d'une alimentation secondaire ; les sorties
CONTRÔLE ALIMENTATION PRINCIPALE et CONTRÔLE ALIMENTATION SECONDAIRE sont branchées
aux bornes correspondantes du répéteur.
PROGRAMMATION
DU
4
