Guide d'Installation
Switches CLEER - Modèle EC10
Au delà du PoE: Fournir l'alimentation sur de longues distances
La famille des switches CLEER (Coax Leveraged Ethernet Extended Reach) fournit l'Ethernet et le PoE sur câble
Coaxial tout en couvrant 4 à 5 fois la distance des switches traditionnels. Avec le switch CLEER24 les clients
peuvent transformer leur infrastructure Coaxiale existante en un réseau IP idéal pour le déploiement de caméras
IP. Pour des details complets se referrer au Guide l'installation Hardware à www.phybridge.com.
Le Pack EC10 comprend:
1.
1 x EC10
2.
1 x Adaptateur AC/DC
3.
Le Guide d'installation rapide
Le pack EC-Link comprend:
4.
2 x EC-Links
Considerations concernant l'Installation
Specifications Régionales
Alimentation – L'adaptateur AC/DC doit être placé à 2 mètres d'une prise électrique.
Ventilation - Pour assurer une bonne ventilation du EC10, laissez environ 5 cms d'espace de chaque
coté du switch
Downlink – Les adaptateurs EC-Link doivent être installés à un minimum de 2 mètres du switch EC10.
Pour une Installation aisée assurez vous que les points suivants soient respectés:
Que vous ayez le switch EC10, complet de ses câbles et accessoires.
•
Tous les adaptateurs EC-Links requis pour connecter vos produits IP d'extrêmité en quantité
•
suffisante.
Des câbles CAT5e LAN pour les liens Uplink GbE (non fournis par Phybridge).
•
Câble Coaxial pour les ports descendants (non fournis par Phybridge).
•

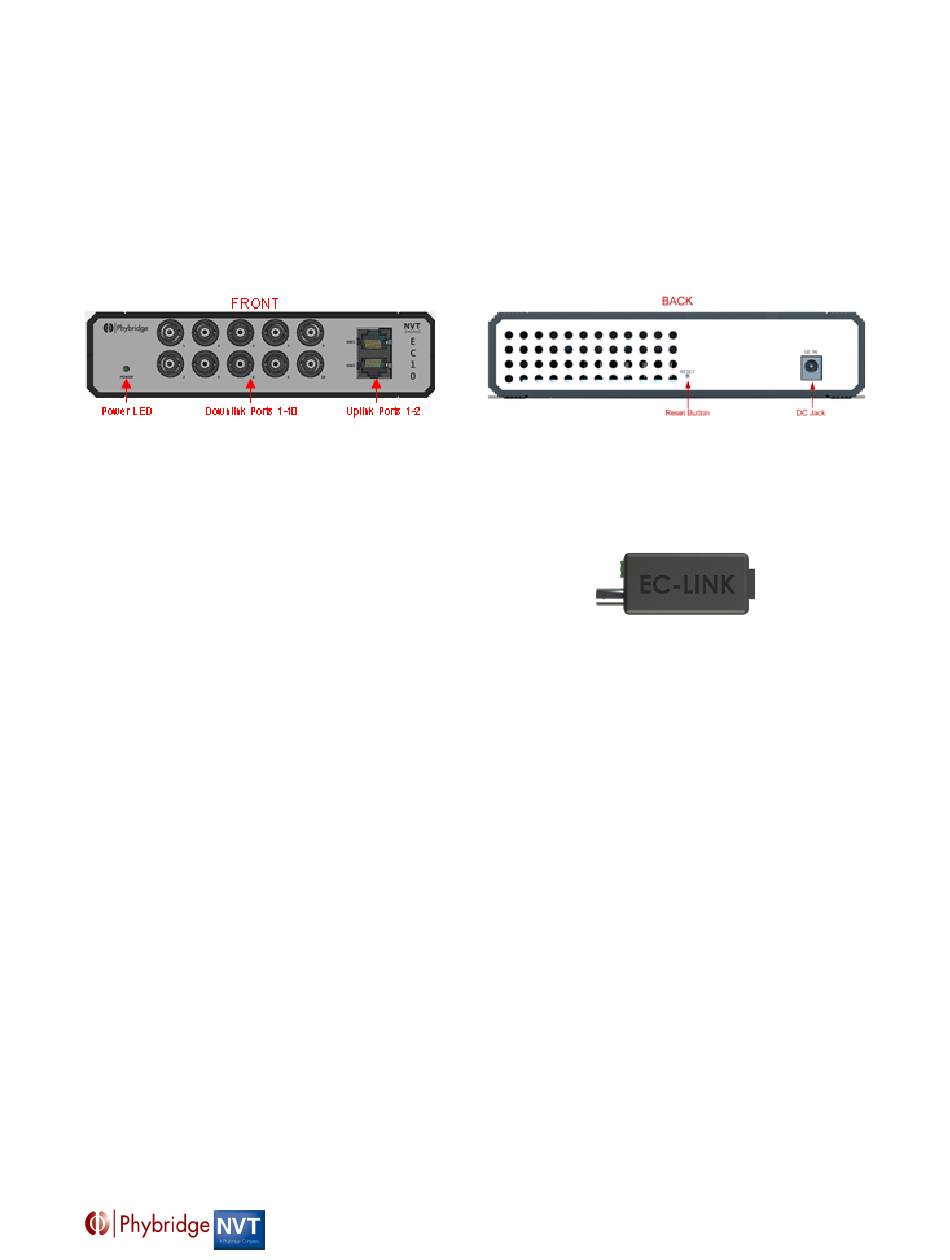

Switch EC10
Infrastructure Réseau
EC
1 0
–
Q uick
I nstall
G uide
EC-Link
Port BNC
Coté Ethernet
Port RJ45
1
Sommaire des Matières pour cleer EC10
- Page 1 Ventilation - Pour assurer une bonne ventilation du EC10, laissez environ 5 cms d’espace de chaque coté du switch Downlink – Les adaptateurs EC-Link doivent être installés à un minimum de 2 mètres du switch EC10. Pour une Installation aisée assurez vous que les points suivants soient respectés: Que vous ayez le switch EC10, complet de ses câbles et accessoires.
- Page 2 Connecter un adaptateur EC-Link à la prise réseau pour chaque produit IP d’extrêmité et connecter le câble Coaxial sur la prise BNC de l’adaptateur EC-Link. Connecter le câble Coaxial au connecteurs BNC sur le switch EC10. Connecter le câble uplink du port Gigabit au NVR ou sur le switch réseau.
- Page 3 Support Technique L’Equipe de Support Technique Phybridge est disponible pour vous assister dans toutes vos procédures d’installation, de configuration, de supervision et de résolution des problèmes. Dans le cas où auriez des problèmes avec cet équipement, ou pour des information concernant la réparation ou la garantie, merci de contacter Phybridge Inc.
- Page 4 Specifications Techniques EC10 Dimensions 4.5cm x 17.8cm x 12cm (HxlxP) 1.77” x 7.01” x 4.72” (HxWxD) Poids 0.346 kg (0.763 lbs.) Interface: Ethernet 2 ports RJ45: 10/100/1000 Base-T autosensing, selection vitesse uplink (Trunk IP) independante, Ethernet IEEE 802.3, câble CAT5e/6...
