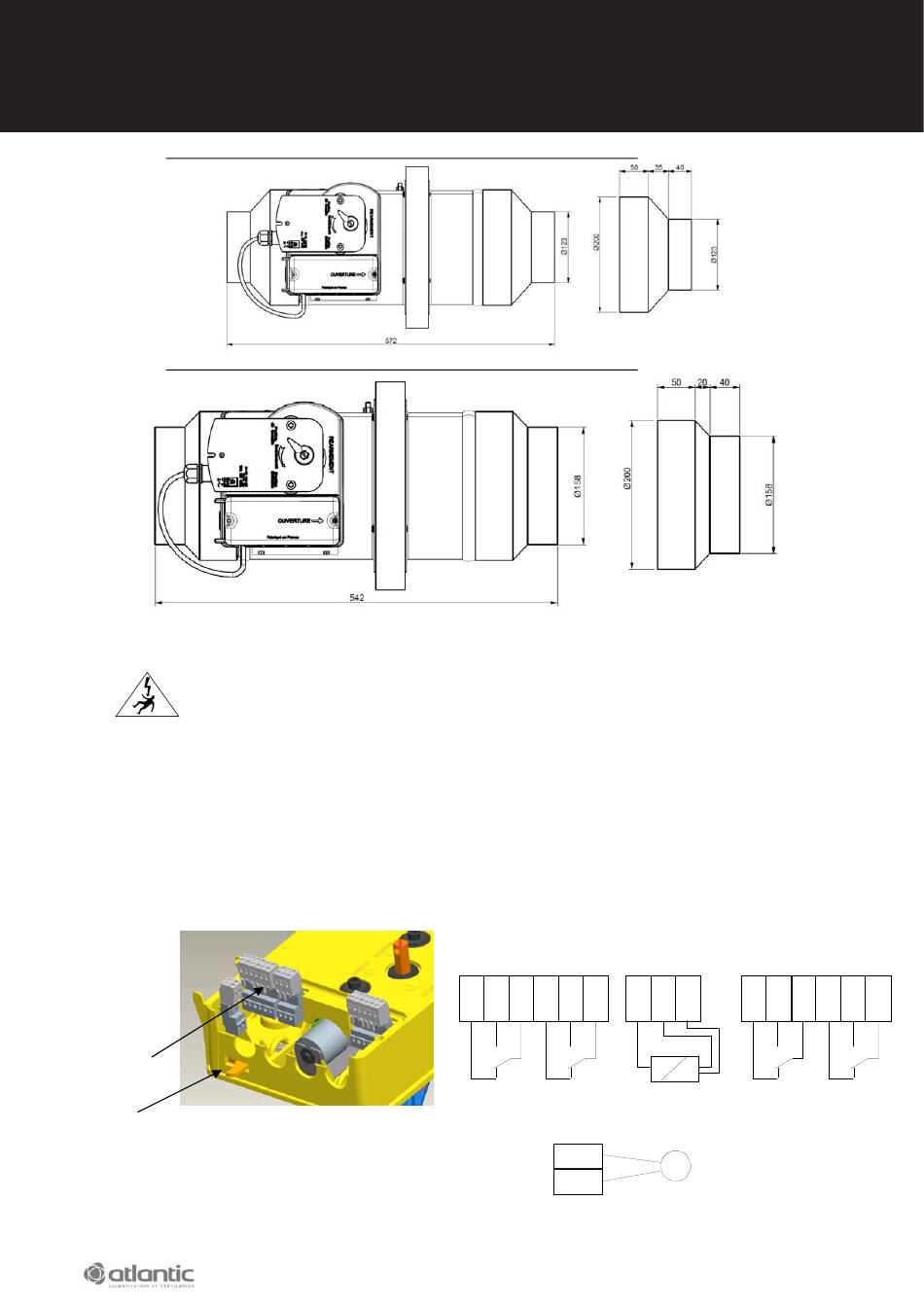

Réduction conique concentrique du Ø200 femelle au Ø125 mâle
Réduction conique concentrique du Ø200 femelle au Ø160 mâle
4. RACCORDEMENT ELECTRIQUE
AVANT TOUTE OPERATION, DECONNECTER L'APPAREIL DU RESEAU ET S'ASSURER QUE
L'ALIMENTATION NE PEUT PAS ETRE RETABLIE ACCIDENTELLEMENT.
Ce matériel doit être installé par des personnes ayant une qualification appropriée.
L'installation doit répondre à la norme NF C 15-100 et aux règles de l'art. Chaque produit ou composant
entrant dans cette installation doit également être conforme aux normes qui lui sont applicables.
Tous les éléments doivent être raccordés en TBTS (Très Basse Tension de Sécurité).
Le raccordement s'effectue avec le bornier prévu à l'intérieur du capot de protection de la platine
par des câbles de Ø6 à Ø10 maxi. Les câbles entrant et sortant ne doivent en aucun cas gêner le
bon fonctionnement du mécanisme de déclenchement. Le raccordement électrique doit être réalisé
par du personnel habilité et respecter les prescriptions en vigueur.
Bornier débrochable
Levier de déclenchement
FC : Contact de position de sécurité fin de course
DC : Contact de position d'attente début de course
BIP : Bipolaire
PC : Puissance consommée (bobine a émission 3.5W
10
Contacts fin de course
FC
NF NO Com NF NO Com
1 2 3 4 5 6
Bobine à rupture 1.5w ou1.6W
Moteur 10W lors du réarmement
Bobine
DC
C +24 +48
7 8 9
11
+
M
10
-
Contacts fin de course bipolaires
FC
DC
NF NO Com NF NO Com
1 2 13 14 15 16 17
