Le connecteur du bloc d'alimentation sert de dispositif de séparation d'avec le réseau électrique.
La prise être montée à proximité de la QLOCKTWO LARGE et être facilement accessible.
AVERTISSEMENT
Risque de chocs et de contusions sévères en cas de chute
La QLOCKTWO LARGE pèse environ 25 kg. Pour le montage, prévoir une surface de pose sûre pour
■
2 personnes.
Selon la hauteur de montage, mettre à disposition un échafaudage ou une plateforme de levage par
■
des professionnels.
Choisir la hauteur de surface de pose de sorte que ces personnes puissent tenir et installer la
■
QLOCKTWO LARGE en toute sécurité.
Lors de l'accrochage de la QLOCKTWO LARGE au support mural, veiller à ce que les quatre boulons
■
de suspension se trouvent dans les fixations et que la QLOCKTWO LARGE s'enclenche bien dans le
support.
ATTENTION Observer les points suivants pour éviter tous dommages matériels :
Tenir compte de la capacité de charge du mur envisagé et choisir un moyen de fixation approprié, par ex. une
■
cheville et des vis dans le cas d'un mur maçonné.
Aucun fil électrique ni conduite d'alimentation ne doit se trouver dans la zone des trous de perçage.
■
Si une résistance se fait sentir lorsque l'on accroche la QLOCKTWO LARGE à la fixation murale (en raison de la
■
présence malencontreuse d'un câble par ex.), ne pas user de la force pour enfoncer ou tourner la QLOCKTWO
LARGE dans la bonne position. Si la QLOCKTWO LARGE ne s'enclenche pas correctement dans le support mural,
la fiche secteur risque d'être endommagée.
Utiliser toujours des gants en coton (fournis).
■

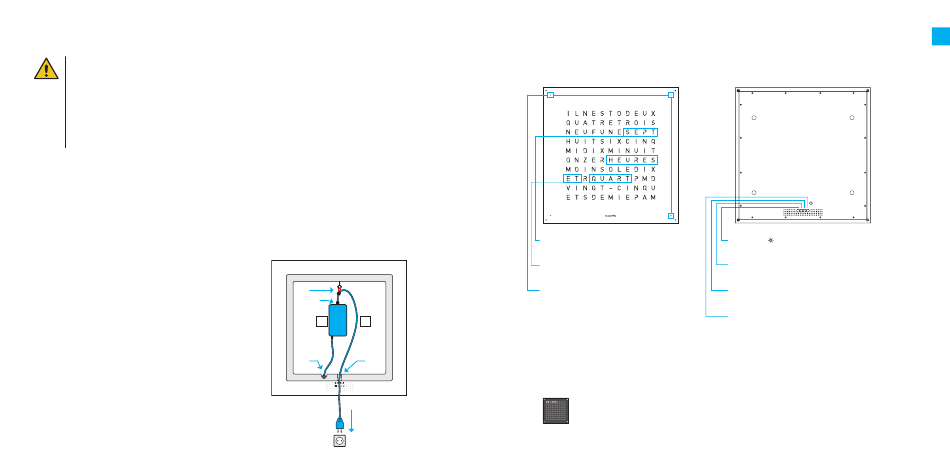

2.2 Montage mural
Alimentation électrique par branchement mural :
Montage mural et raccordement électrique par prise au mur,
voir gabarit de montage
Alimentation électrique par prise secteur :
Montage mural, voir gabarit de montage
Dans le cas d'un raccordement électrique par prise secteur,
procéder comme suit :
Passez le petit connecteur de la ligne de raccordement
>
(2)
à travers le conduit de câble du support mural
et le brancher au bloc d'alimentation.
Accrocher la décharge de traction du bloc d'alimentation dans
>
la suspension du câble (3).
Brancher le connecteur du bloc d'alimentation dans la prise
>
de connexion de la QLOCKTWO LARGE (4).
Brancher le connecteur dans une prise secteur (5).
>
4
(3)
(1)
G
F
(1)
(4)
(2)
(5)
3. Fonctions et commande
3.1 Affichage de l'heure et éléments de commande
Heure affichée : 7 h 18
Affichage des heures
Réglage via le poussoir [60]
Affichage par paliers de 5 minutes
Réglage via le poussoir [ 5 ]
Chaque point lumineux
= 1 minute de plus
Réglage via le poussoir [ 1 ]
3.2 Remarques concernant le réglage
Avec un peu de doigté, la QLOCKTWO LARGE peut aussi être réglée sur la face avant.
L'actionnement de la touche [ 1 ] des paliers d'une minute, le compteur interne de secondes sera mis à zéro.
Ceci permet un réglage de l'heure à la seconde près.
Allumer/Éteindre l'affichage « IL EST » :
Dans les réglages d'usine, la mention « IL EST » est affichée toutes les heures et toutes les demi-heures.
Si « IL EST » doit être affiché en permanence : Maintenir actionnée le poussoir [60] pendant 3 secondes
>
environ.
Rétablir les réglages d'usine : Maintenir de nouveau actionnée le poussoir [60] pendant 3 secondes
>
environ.
Éléments de commande
Poussoir [ ]
Réglage de la luminosité
Poussoir [ 1 ]
paliers de 1 minute
Poussoir [ 5 ]
paliers de 5 minutes
Poussoir [60]
paliers des heures
FR
5
