SG4 BASE
2.2.5
Contrôle à effectuer après la première installation
Voici les opérations de contrôle à réaliser à la suite de la première installation et avant toute mise en marche de la
machine. Les contrôles doivent être exécutés par un personnel qualifié, directement par le responsable de la
sécurité des machines ou sous sa supervision rigoureuse.
Vérifier que :
L'ESPE reste bloqué (rouge

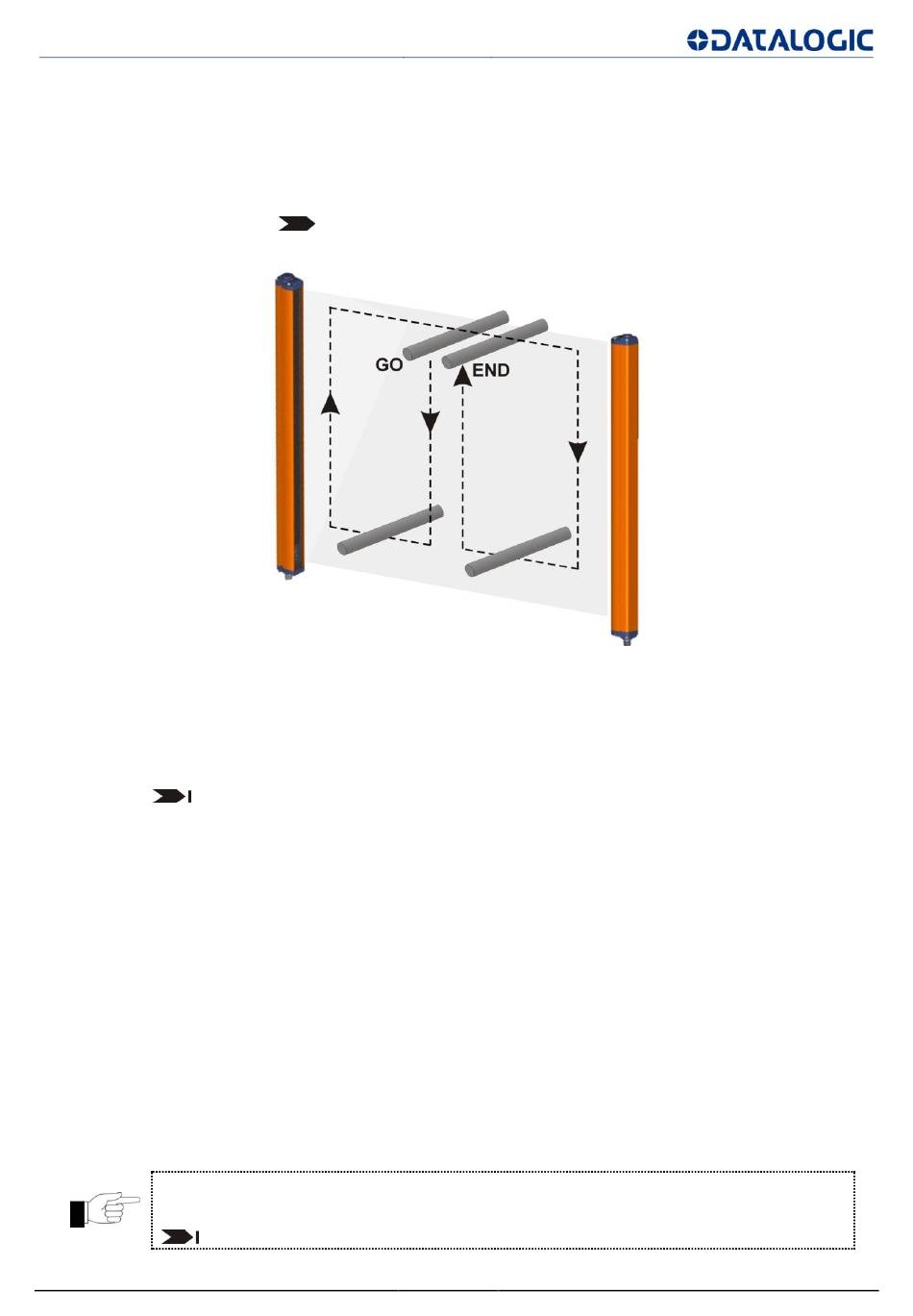

de l'outil d'essai spécial (Test Piece) et selon le schéma de la Fig 20 - page 25.
TP-14 pour barrières résolution 14 mm:
TP-30 pour barrières résolution 30 mm:
L'ESPE est aligné correctement : si l'on exerce une légère pression au côté du produit, dans les deux sens, la
LED rouge
ne doit pas s'allumer.
Le temps de réponse au STOP machine, y compris le temps de réponse de l'ESPE ainsi que de la machine,
ne déborde pas des limite définies pour le calcul de la distance de sécurité (voir chap.INSTALLATION page
17).
La distance de sécurité entre les parties dangereuses et l'ESPE est conforme aux indications du
cap.INSTALLATION page 17.
Aucune personne ne peut accéder ou se tenir entre l'ESPE et les parties dangereuses de la machine.
L'accès à toutes zones dangereuses de la machine soit interdit à partir de quelque zone non contrôlée que ce
soit.
L'ESPE n'est pas dérangé par des sources lumineuses extérieures en vérifiant qu'il fonctionne normalement
pendant au moins 10 à 15 minutes et en interposant l'outil d'essai spécial (Test Piece) dans la zone sensible
en condition de SAFE (SECURITE) pour autant de temps.
Vérifier la correspondance de toutes les fonctions accessoires en les activant plusieurs fois dans les diverses
conditions opérationnelles.
Uniquement pour les modèles SG4-xx-xxx-OO-E:
L'activation de la fonction de TEST provoque l'ouverture des sorties OSSD (LED rouge
allumée et machine contrôlée à l'arrêt).
) lorsqu'on interrompt les faisceaux le long de toute la zone contrôlée à l'aide
Fig 20 -
SG4-14-xx-x
SG4-30-xx-x
25/74
