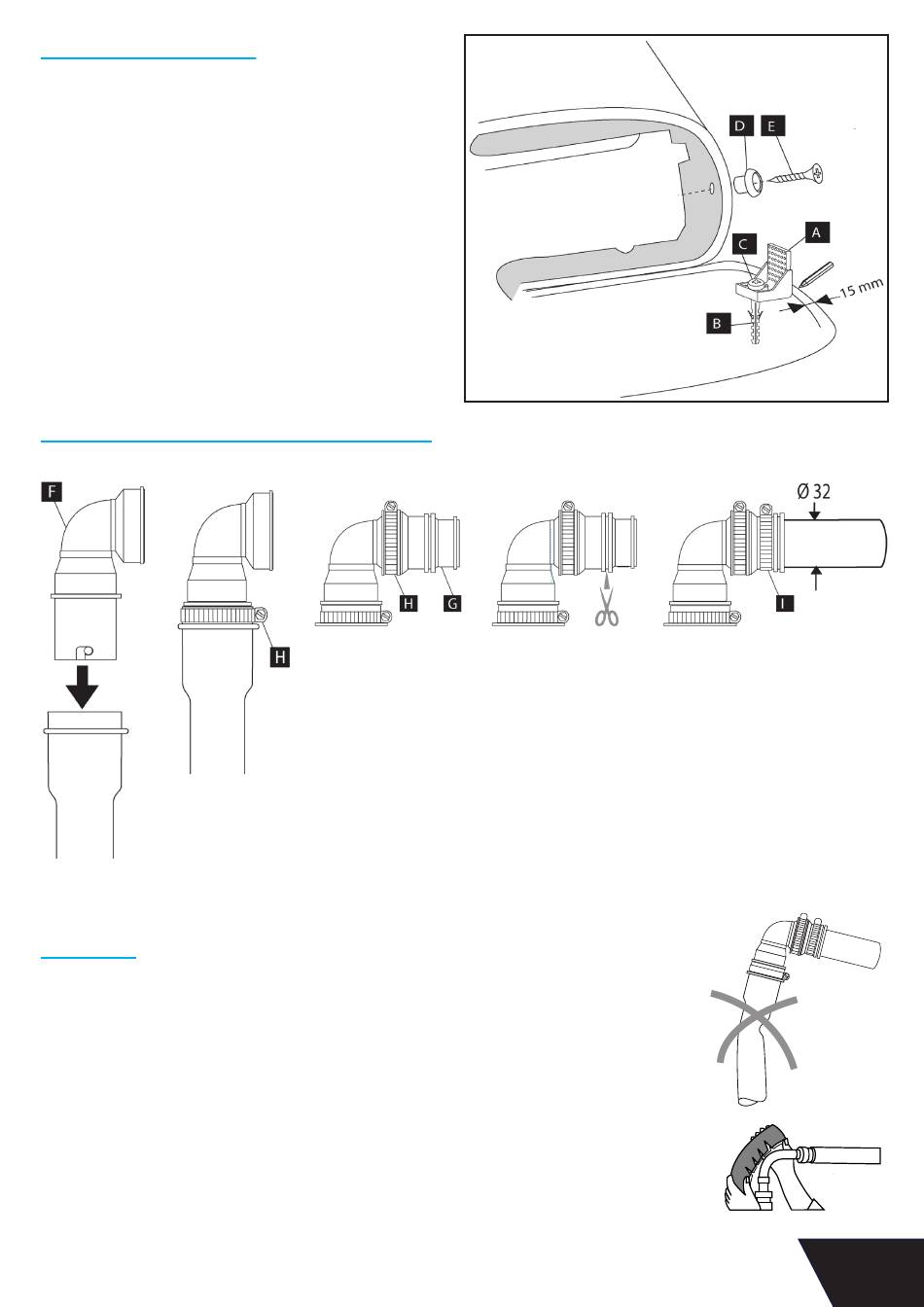

FIXATION CUVETTE :
Placez le WC COMPACT à l'endroit souhaité, sans le
fixer, et tracez l'emplacement de la cuvette et des vis
de fixation. Retirez la cuvette.
Posez les équerres «A» à 15 mm à l'intérieur du tracé
de la cuvette, tracez son positionnement.
Percez le sol au diamètre 8 mm et y mettre les che-
villes «B».
Posez les équerres de fixation «A» et vissez les par
l'intermédiaire des vis «C».
Posez un joint de silicone à l'emplacement de la
cuvette.
Replacez le WC COMPACT et fixez le au sol, par
l'intermédiaire des vis «E».
RACCORDEMENT DE L'ÉVACUATION :
Attention :
Ne pas plier ou tordre le tuyau d'évacuation en caoutchouc.
Protéger les canalisations contre le gel par des isolants appropriés.
Si l'appareil est installé dans des locaux non habités pendant les périodes de gel,
le protéger de la façon suivante :
• Fermer l'arrivée d'eau,
• Effectuer un cycle sans eau,
• Verser de l'antigel dans la cuvette (1litre),
• V idanger ensuite la partie montante de l'évacuation s'il y a lieu.
1- Enfoncer à fond le coude «F» dans l'extrémité du tuyau caoutchouc
d'évacuation après l'avoir orienté dans le sens désiré.
2 - Fixer la base du coude «F» et le serrer sur le tuyau caoutchouc
d'évacuation avec un collier «H».
3 - Raccorder le manchon «G» au bout du coude «F» avec le collier
«H». Couper l'extrémité du manchon pour l'adapter au tuyau d'éva-
cuation. Raccorder dans son extrémité un tube en ABS ou PVC de
Ø 32 extérieur puis serrer avec le collier «I».
I
3
