EMPLACEMENT DES ORIFICES D'ACCÈS DES GAINES CIRCULAIRES
Pour les gaines circulaires, percez trois trous à 60 degrés d'écart. Cela vous
permettra de couvrir tous les emplacements recommandés à l'aide de la méthode
Log-Tchebycheff pour les systèmes de gaines circulaires.
Marquez tous les orifices d'accès dans une section droite du système de gaines.
Règle Log-Tchebycheff pour les gaines circulaires

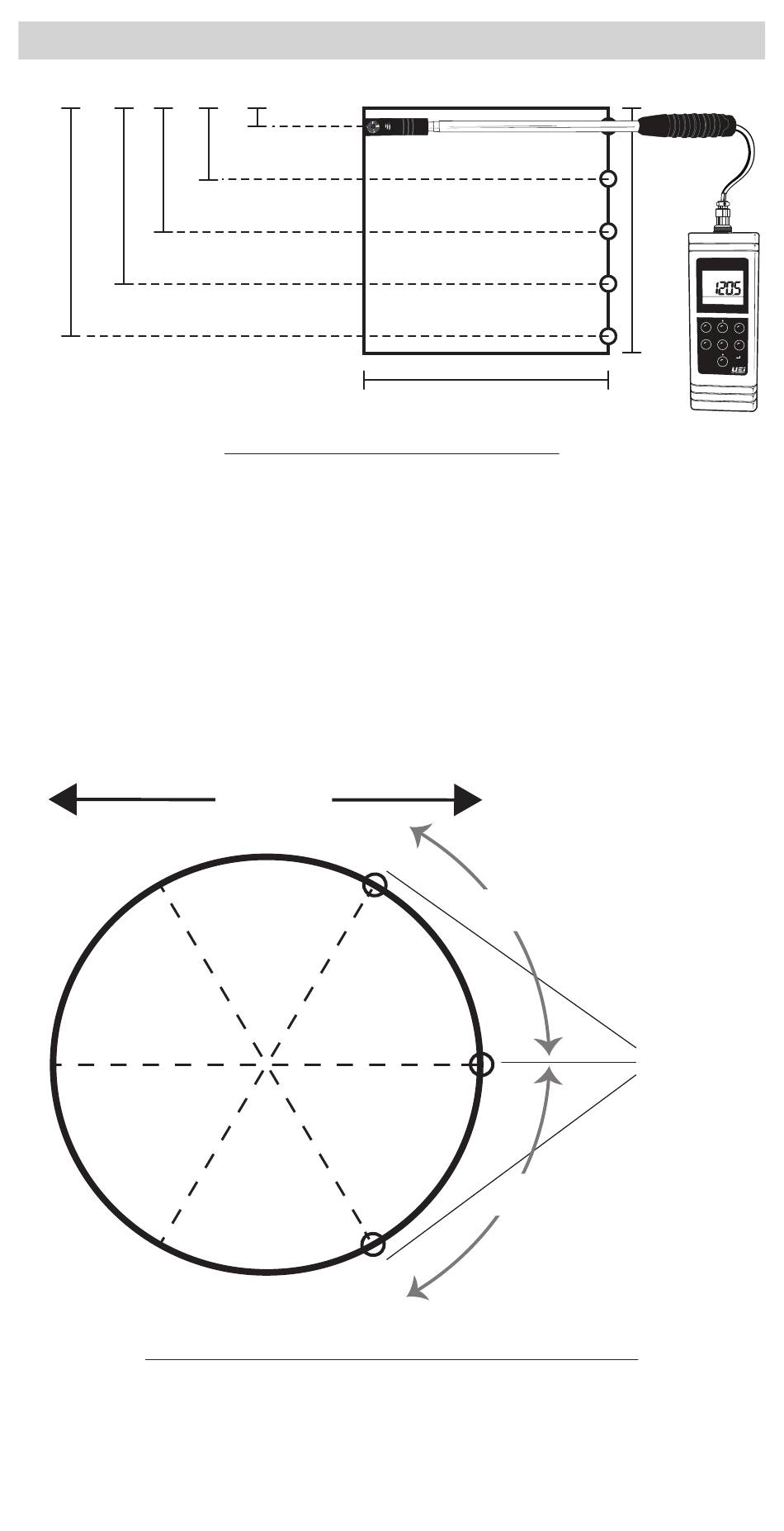

SCHÉMA DES EMPLACEMENTS
1.8"
6.9"
Emplacement des orifices d'accès
D
(<10")
24"
60º
60º
9
24"
DAFM4
VOL
CFM
LW
MODE
HOLD
START
STOP
EXIT
LW-D-AREA
MAX / MIN
[HOLD TO EXIT
AVG
AVG MODE]
ON / OFF
(SET)
Access
Orifices
Holes
d'accès
