Platine centrale
IAQ : connexion du capteur de particules
AZ1, AZ2, AZ3... : connexion des thermostats filaires
P3 : antenne radio
SW1 : reset (appui long 10s) / antenne radio « ON » (appui court).
Module ON/OFF : contact fenêtres (contact sec)
DM1 : bus domotique, branchement Webserver, Supermaitres
Modbus/KNX
UI : passerelle de communications, déjà connectée. Liaison à
réaliser vers l'unité intérieure gainable.
IO1...IO8 : sorties de connexion aux ioniseurs et aux moteurs.
DI1 : pont d'alarme, contact ouvert : force le mode Stop de l'unité
gainable, force la fermeture de tous les registres du système.
AI1 : permet de mesurer par sonde externe la température de
retour d'une unité intérieure. Contact fermé : disparition du mode
froid.
O1 : cette sortie est conçue pour commander un contact
marche-arrêt, dans le cas où l'on souhaite uniquement ce type de
commande.
O2 : relais VMC / Chaudière.
NLT : alimentation 230V protégée, protection 2A.

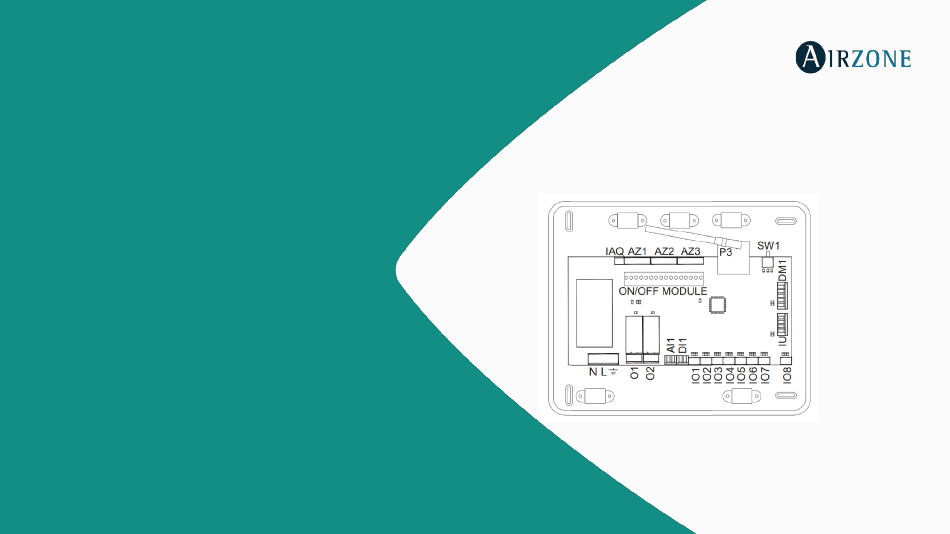

Platine centrale du
plénum Easyzone EZ8
