Visitez le site Web pour voir
les langues dans lesquelles
ce document est disponible.

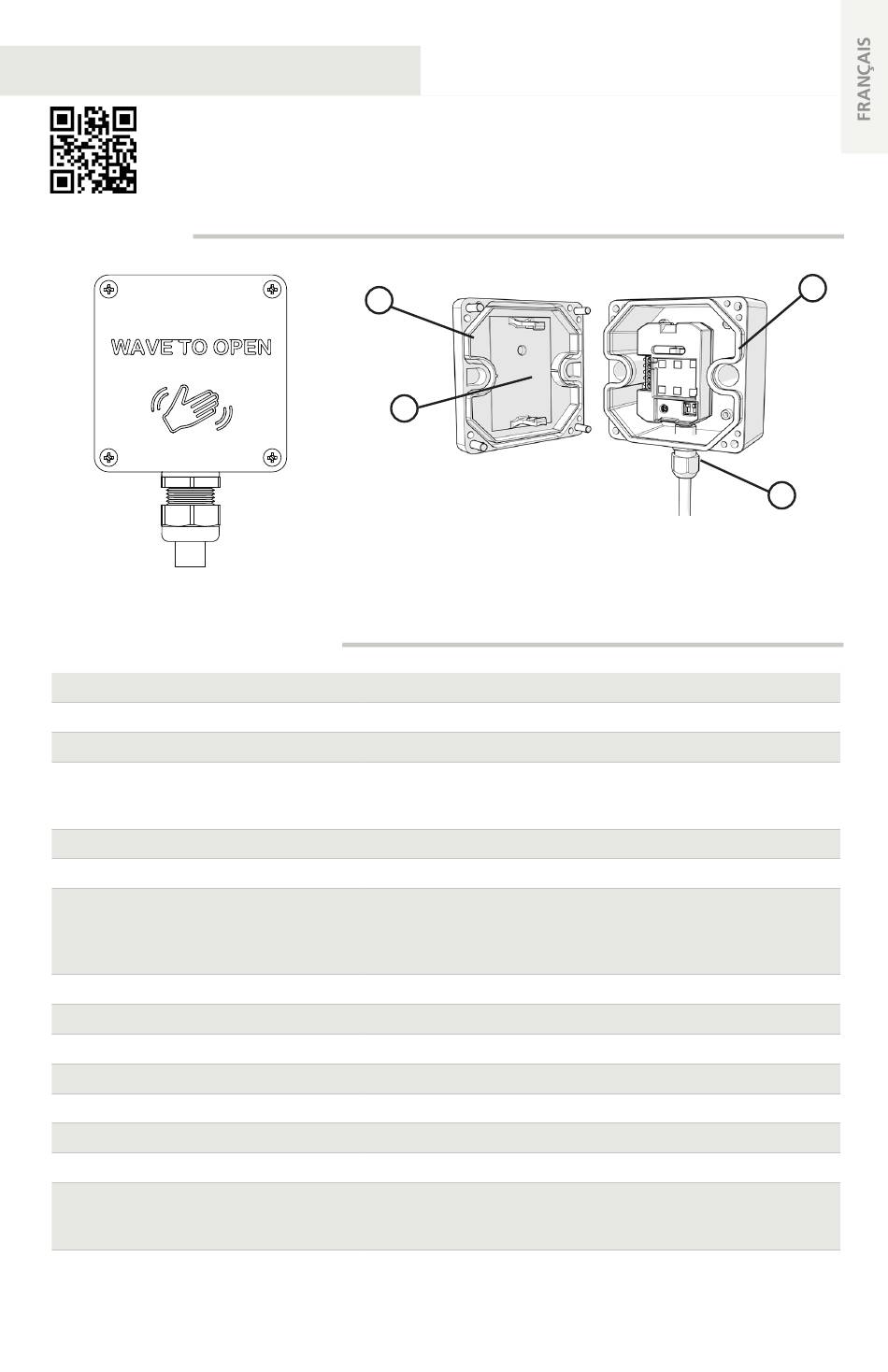

DESCRIPTION
SPÉCIFICATIONS TECHNIQUES
Technologie :
Fréquence émise :
Densité de puissance émise :
Tension d'alimentation :
La tension fournie doit être de type
TBTS uniquement
Fréquence secteur :
Consommation de courant :
Sortie
Capacité des contacts de relais (tension max.) :
Capacité des contacts de relais (courant max.) :
Puissance de commutation max. :
Portée de détection* :
Mode de détection :
Temps de maintien de sortie :
Plage de températures d'emploi :
Poids :
Matériau :
Indice de protection :
Certification :
* La portée de détection dépend de la taille, de l'orientation et de la vitesse de l'objet, ainsi que des conditions environnementales.
75.5746.06 MS09 20210223
MAGIC SWITCH: MS09
Capteur d'activation, sans contact, IP65
1
2
1. Plaque frontale
2. Capteur de mouvement à hyperfréquences
3. Connecteur
4. Boîtier
Capteur de mouvement à hyperfréquences
24,125 GHz
< 5 mW/cm
2
12 à 24 VCA ±10 %
12 à 24 VCC +30 % / -10 %
50 à 60 Hz
< 1,5 W
Relais avec contact inverseur (sans tension)
60 VCC/125 VCA
1 A (résistif)
30 W CC/60 VCA
10,1 à 60,9 cm (4 à 24 po) (réglable)
Mouvement (bidirectionnel)
0,5 à 30 s
-20 à 55 °C (-4 à 131 °F)
158 g (0,34 lb)
ASA, PC
IP65
Compatibilité électromagnétique (CEM) conformément à la norme 2004/108/CE
FCC : G9B-210161
IC : 4680A-210161
Les spécifications techniques sont susceptibles de changer sans préavis.
Toutes les valeurs sont mesurées dans des conditions spécifiques.
4
3
Page 1 sur 4
