Type MS09

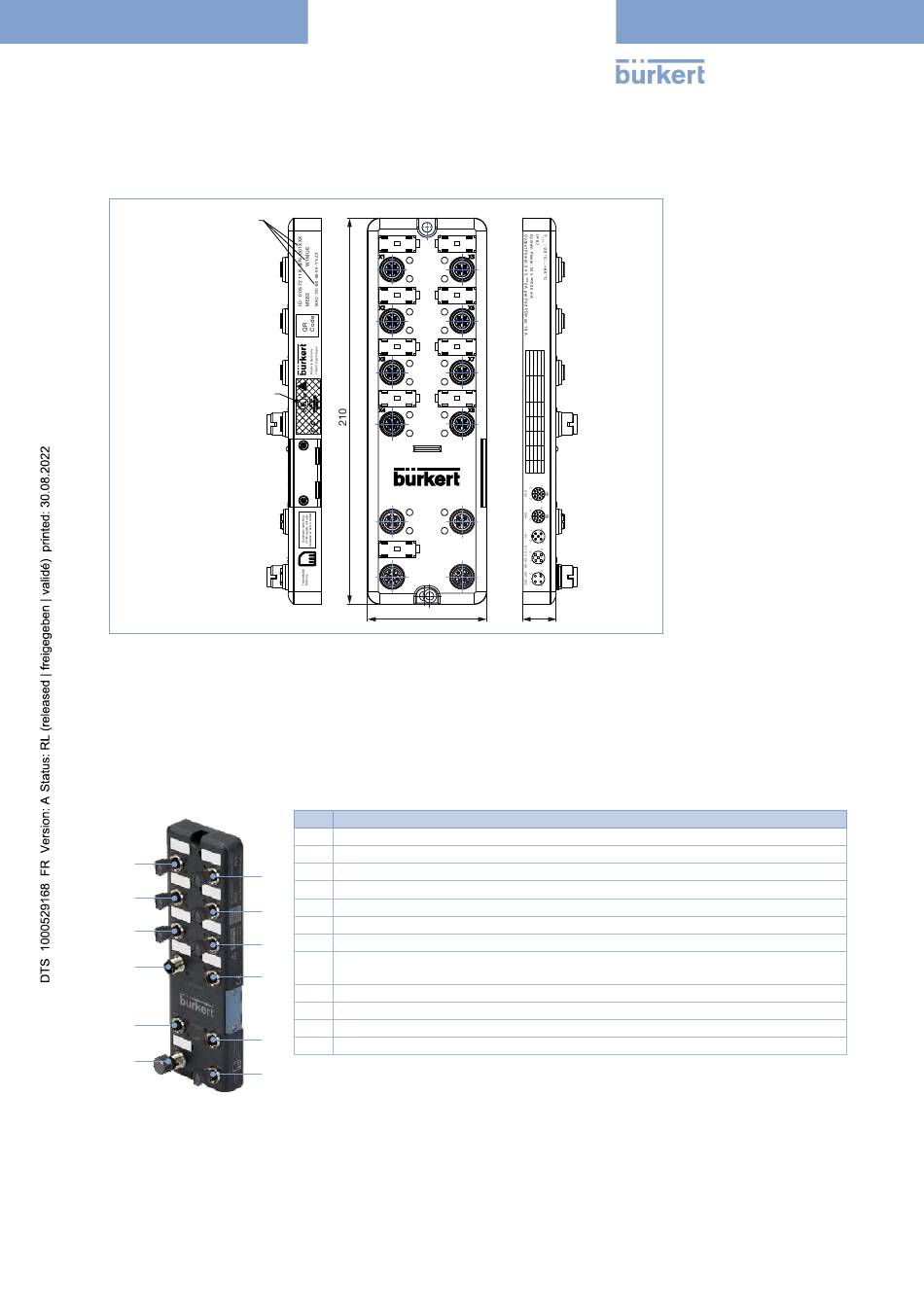

3.2. Interface büS
Remarque :
Dimensions en mm
Données
dynamiques
Espace
réservé
4.

Raccordements de l'appareil/au process

4.1. Interface büS
Détails concernant le raccordement
Remarque :
L'appareil reconnaît automatiquement si l'alimentation en tension est raccordée à X4 ou X03.
X1
X5
X2
X6
X3
X7
X4
X8
X01
X02
X03
X04
Consulter la page web du produit 
X01 X02
Bus status
Lnk/Act
X03 X04
65
N° Description
X1 M12-A, connecteur femelle, non utilisé
X2 M12-A, connecteur femelle, non utilisé
X3 M12-A, connecteur femelle, non utilisé
X4 M12-A, connecteur mâle, puissance IN 24 V DC, max. 4 A et büS/CANopen
X5 M12-A, connecteur femelle, non utilisé
X6 M12-A, connecteur femelle, non utilisé
X7 M12-A, résistance terminale 120 Ω, si nécessaire
X8 M12-A, connecteur femelle, puissance OUT 24 V DC, max. 4 A, pour l'alimentation élec-
trique du photomètre
X01 M12-D, connecteur femelle, non utilisé
X02 M12-D, connecteur femelle, Ethernet, p. ex. pour l'intégration Ethernet du photomètre
X03 M12-L, connecteur mâle, non utilisé
X04 M12-L, connecteur femelle, non utilisé
