Manuels Connexes pour Atlantis Land WebShare 340
Sommaire des Matières pour Atlantis Land WebShare 340

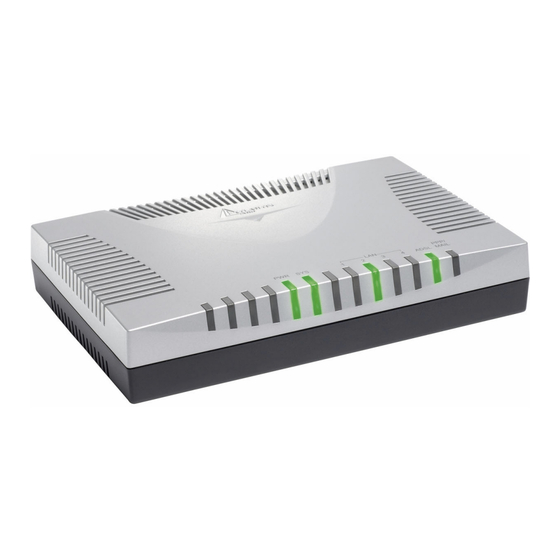

- Page 1 WebShare 340/440 ADSL2+ VPN Router A02-RA340 A02-RA440 MANUEL UTILISATEUR A02-RA3(4)40_MF01 Where solutions begin Company certified ISO 9001:2000...
- Page 3 WebShare 340/440 Copyright . 2002 est la propriété de cette société. Tout droits réservés. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvegarde où la traduction dans une autre langue ou en langage informatique quels qu’ils soient, de la présente publication, sous quelque forme que ce soit ou quelque en soit le...
-
Page 4: Table Des Matières
WebShare 340/440 SOMMAIRE CHAPITRE 1..........1 1.1 C ’ADSL2+ VPN R ..........1 ARACTERISTIQUES PRINCIPALES DE L OUTER 1.2 C ........................2 ONTENU DE LA BOITE 1.3 C ....................2 ARACTERISTIQUES TECHNIQUES 1.4 A ..........................4 PPLICATION CHAPITRE 2..........5 2.1 P... - Page 5 WebShare 340/440 3.6.3.3.5 Redémarrage ...................... 36 3.6.3.3.6 Accès Utilisateurs ....................36 3.6.3.4 Pare Feu (Firewall) ......................37 3.6.3.4.1 Paramètres géneraux ..................38 3.6.3.4.2 Filtrage de paquets..................... 38 3.6.3.4.3 Détection d’intrusion................... 41 3.6.3.4.4 Filtrage des Url....................42 3.6.3.4.5 Log du Pare Feu ....................43 3.6.3.5 VPN..........................
- Page 6 WebShare 340/440 ’ ’ ? ................. 76 EST CE QU UNE ATTAQUE ENIAL OF ERVICE ’ ? ......77 OMMENT EMPECHER A UN GROUPE D UTILISATEURS DE SURFER SUR NTERNET ’ DDNS? ....................... 78 EST CE QUE LE APPENDICE A ........80 DNS ..........................
-
Page 7: Caracteristiques Principales De L 'Adsl2+ Vpn Router
WebShare 340/440 Chapitre 1 Introduction 1.1 Caractéristiques principales de l’ADSL2+ VPN Router Partage de connection et d’adresse IP Le Routeur possède 4 ports Fast Ethernet (avec auto-détection 10/100Mbps) pour la connexion à votre PC ou au réseau. Il permet, grâce au modem ADSL2+ intégré, un téléchargement jusqu'à... -
Page 8: Contenu De La Boite
WebShare 340/440 1.2 Contenu de la boite • Adsl2+ VPN Router (WebShare 340 ou WebShare 440) • CD-Rom avec manuels en ligne • Vera (Multilangue Intercative Tutorial) • Guide d’installation rapide • Câble RJ-11 ADSL/téléphone • Câble RJ45 CAT-5 Réseau LAN •... - Page 9 WebShare 340/440 Protocole Réseau • Nat, RIP1/2, routage statique, Interface LAN Multiple • Serveur Virtuel, Plug&Play Universel (UPnP) & DMZ • DHCP Serveur, Client & Relais / DNS Relais / POP3 (contrôle d’un compte Email) Caractéristiques Avançées • Dynamique DNS: Dyndns, Zoneedit, Orgdns, Dhs, Dyns, Minidns, No-ip, etc...
-
Page 10: Application
WebShare 340/440 1.4 Application... -
Page 11: Utilisation Du Routeur
WebShare 340/440 Chapitre 2 Utilisation du Routeur 2.1 Précautions générales d’utilisation Ne pas utiliser le Routeur dans un endroit exposé à des conditions de température et d’hygrométrie élevée, le Routeur pourrait fonctionner de manière impropre et/ou subir des dommages. Ne pas utiliser la même prise de courant pour alimenter d’autres appareils que le Routeur. -
Page 12: Connectique En Face Arrière
WebShare 340/440 Voyant SIGNIFICATION Allumé quand le Routeur est sous tension POWER Allumé lorsque le système est prêt Allumé quand le LAN (réseau) est connecté Vert= connexion à 100Mbps, Orange= 10Mbps LAN (1-4) Clignote lors des transferts de données Fixe, connexion correcte... -
Page 13: Précautions De Câblage
WebShare 340/440 reset ou le restore. Les opérations sont: 0-3 secondes: reset 3-6 secondes: pas d’action 6 secondes ou plus: il effectue un retour aux conditions par défaut (à utiliser, par exemple en cas d’oubli de mot de passe) Alimentation secteur fournie avec le routeur... - Page 14 WebShare 340/440 Si la LED ADSL clignote, il faut forcer la modulation. Dans le menu Configuration, WAN, ADSL, dans Mode de connexion, sélectionnez dans la liste de choix ADSL puis cliquez sur Appliquer et enfin sur Sauver Configuration pour enregistrer les changements.
- Page 15 WebShare 340/440...
-
Page 16: Configuration
WebShare 340/440 Chapitre 3 Configuration En utilisant le navigateur Web intégré dans votre système d’exploitation (UNIX, Linux, Mac OS, Windows 95/98/NT/2000/Me/XP) vous pouvez configurer facilement le routeur. En outre vous pouvez le gérer à partir de n’importe quelle station du réseau local ou via Internet. -
Page 17: Configuration Du Tcp/Ip
WebShare 340/440 3.3 Configuration du TCP/IP Sous Windows 95/98/ME 1. Aller dans Panneau de Configuration. Double-cliquer sur Réseau.puis afficher l’onglet Configuration. 2. Sélectionner le protocole TCP/IP -> NIC carte, ou une quelconque carte réseau Ethernet du PC. 3. Cliquer sur Propriétés 4. - Page 18 WebShare 340/440 Sélectionner l’onglet DNS Sélectionner l’option Désactiver DNS puis cliquer sur OK pour terminer la configuration. Vous devez redémarrer l’ordinateur pour que les changements prennent effet.
-
Page 19: Sous Windows Nt4.0
WebShare 340/440 Sous Windows NT4.0 1. Aller dans Panneau de Configuration. Double-cliquer sur Réseau puis sélectionner l’onglet Protocole . 2. Sélectionner TCP/IP Protocol puis cliquer sur Propriétés. Sélectionner (votre carte Réseau) l’onglet Obtenir une adresse IP par un serveur DHCP puis cliquer sur OK pour terminer la configuration. -
Page 20: Sous Windows 2000
WebShare 340/440 Sous Windows 2000 1. Aller dans Panneau de Configuration. Double-cliquer sur Connexions Réseau et accès à distance.. 2. Double-cliquer sur connexion au réseau local. 3. Dans Connexion au réseau local cliquer sur Propriétés. - Page 21 WebShare 340/440 4. Sélectionner Internet Protocol (TCP/IP) et cliquer sur Propriétés. 5. Sous l’onglet Général, sélectionner l’onglet Obtenir adresse automatiquement puis Obtenir les adresses des serveurs DNS automatiquement...
-
Page 22: Sous Windows Xp
WebShare 340/440 Cliquer sur OK pour terminer la configuration Sous Windows XP 1. Aller dans le Panneau de Configuration. Double-cliquer sur Accès Réseau 2. Double-cliquer sur Connexions Réseau. 3. Cliquer sur Propriétés. - Page 23 WebShare 340/440 4. Sélectionner Protocole Internet (TCP/IP) puis cliquer sur Propriétés. 5. Sélectionner Obtenir une adresse IP automatiquement puis Obtenir les adresses des serveurs DNS automatiquement.
-
Page 24: Vérification
WebShare 340/440 6. Cliquer sur OK pour terminer la configuration. 3.3.1 Vérification Pour vérifier le succès de la configuration, suivez les instructions suivantes: 1. Cliquer sur Démarrer puis Exécuter, dans le champ libre écrivez cmd. 2. Dans la fenêtre DOS écrivez ping 192.168.1.254 Le message suivant devrait apparaitre: Pinging 192.168.1.254with 32 bytes of data:... -
Page 25: Configuration Initiale
WebShare 340/440 3.4 Configuration initiale Avant de commencer la configuration du routeur il est nécessaire de connaître la configuration initiale (paramètres par défaut). • Username: admin • Password : atlantis • Addresse IP : 192.168.1.254 • Masque de sous réseau : 255.255.255.0 •... -
Page 26: Configuration Avec Le Navigateur Internet
WebShare 340/440 VPI/VCI, Multiplexage VC/LLC, configurez le routeur en RFC1483 Bridged mode BRIDGE. VPI/VCI, Multiplexage VC/LLC, Adresse IP, Masque de RFC1483 Routed sous réseau, Passerelle par défaut et adresses IP des DNS (fixes). VPI/VCI, Adresse IP, Masque de sous réseau, Passerelle IPoA par défaut et adresses IP des DNS (fixes). -
Page 27: Etat
WebShare 340/440 3.6.1 ETAT Dans cette section, vous pouvez visualiser les états du Routeur et avoir un tableau récapitulatif de son fonctionnement. En cliquant sur le Menu Statut, les sous-sections suivantes s'ouvriront : • Table ARP • Table de routage •... - Page 28 WebShare 340/440 À ce stade choisir la configuration et presser sur Apply. Insérez le Nom d’Utilisateur et le Mot de Passe (dans le cas de PPPoA/PPPoE) ou Adresse IP/Sous Réseau/Passerelle par défaut (dans le cas de RFC1483). Enfin presser sur Sauvegarde de la configuration...
-
Page 29: Configuration
WebShare 340/440 3.6.3 CONFIGURATION En cliquant sur Configuration, les sous-sections suivantes apparaitront: • LAN • WAN • Système • Pare Feu (Firewall) • VPN • QoS • Serveur Virtuel • Calendrier • Avancé 3.6.3.1 LAN En cliquant sur LAN, les sous-sections suivantes apparaitront: Interface du pont, Ethernet, Filtre sur clients Ethernet, Configuration des ports, Serveur DCHP 3.6.3.1.1 VLAN (Réseau virtuel) -
Page 30: Ethernet
WebShare 340/440 3.6.3.1.2 Ethernet Dans cet écran, vous pouvez changer l’adresse IP du routeur sur le réseau local. L’adresse par défaut est 192.168.1.254 (si cette adresse se trouve déjà sur votre réseau, vous ne pourrez pas accéder au routeur). RIP: RIP v1, RIP v2, RIP v1+v2 et RIP v2 Multicast. -
Page 31: Réglages Des Ports Et Serveur Dhcp
WebShare 340/440 Candidats: Detecte automatiquement les clients reliés au routeur. Add permet d’inserer dans la table les clients dont la case à cocher a été validée. Le nombre maximum de client est de 16. 3.6.3.1.4 Réglages des ports et Serveur DHCP... -
Page 32: Serveur Dhcp
WebShare 340/440 Port # Type de Connexion : Cinq options sont disponibles: Auto, 10M half-duplex, 10M full- duplex, 100M half-duplex et 100M full-duplex (par défaut Auto). Contrôle priorité TOS IPv4 ((Utilisateurs avancés): TOS, Type of Services, est le second octet d’un paquet IP. Les Bits 6-7 de cet octet sont réservés, 0-2 spécifient la priorité, 3-5 le delai, le débit et la fiabilité. - Page 33 WebShare 340/440 En validant le Serveur DHCP puis en cliquant sur Suivant, vous accéderez aux réglages: Plage d’adresse (Départ et Fin), durée du bail, adresses IP des DNS (si la fonction “Utilisation du routeur en tant que serveur DNS” est activée) et passerelle par défaut. Ces informations seront communiquées aux clients DHCP.
-
Page 34: Wan
WebShare 340/440 3.6.3.2 WAN Un WAN (Wide Area Network) est une connexion externe vers un autre réseau ou internet. Trois sous sections apparaissent: ISP, DNS et ADSL. 3.6.3.2.1 FAI Le réglage par défaut du protocole utilisé est le PPPoE. Si votre fournisseur d’accès Internet l’utilise, cliquer sur Editer pour entrer les autres paramètres. - Page 35 WebShare 340/440 PPPoE (RFC 2516) ou PPPoA (RFC 2364) Conçus pour compléter le service ADSL avec une attention spéciale à la facilité de configuration. L'utilisateur peut bénéficier d'une grande vitesse d'accès et partager avec tous les utilisateurs du réseau un compte Internet unique (avec le FAI). Il ne faut pas utiliser de logiciel additionnel.
- Page 36 WebShare 340/440 • Connexion: Cochez cette option si vous désirez que votre connexion ADSL soit toujours active. • Connexion sur demande: Cochez cette option si vous désirez que le routeur se déconnecte après une période d’inactivité • Délai avant déconnexion pour inactivité: Réglage du temps, compté en minutes, précédant la déconnexion automatique.
- Page 37 WebShare 340/440 RFC 1483 Routé ou IPoA routé (RFC1577) • Description: Nom de la connexion. • VPI/VCI: Informations propres à votre ligne donc fournies par le FAI. • Classe ATM: La qualité de service (laisser UBR). • NAT: (Network Address Translation) Permet de convertir une adresse IP interne en adresse IP externe.
-
Page 38: Dns
WebShare 340/440 BRIDGE (PPPoE) • Description: Nom de la connexion. • VPI/VCI: Informations propres à votre ligne donc fournies par le FAI. • Méthode d’encapsulation: Informations propres à votre ligne donc fournies par le FAI. 3.6.3.2.2 DNS Un Domain Name System (DNS) est composé d’un tableau de correspondance entre noms de site et adresses IP publiques. -
Page 39: Adsl
WebShare 340/440 3.6.3.2.3 ADSL • Mode de connexion: Choisir l’un des trois modes ADSL/ADSL2/ADSL2+ en fonction de votre ligne ADSL. • Modulation: Par défaut Multi mode; il détecte automatiquement le code de ligne ADSL, G.dmt, G.lite, et T1.413. Quelquefois, la fonction automatique échoue, il faut donc l’ajuster manuellement G.dmt ou T1.413 en premier, puis si le problème persiste... -
Page 40: Système
WebShare 340/440 3.6.3.3 Système Six sous sections apparaissent dans cette section Système: Fuseau horaire, Accès à distance, Mise à jour du Firmware, Sauvegarder/Restaurer, Redémarrage et Gestion des utilisateurs. 3.6.3.3.1 Date et Heure Le routeur n'a pas d’horloge en temps réel, à la place il emploie le Simple Network Time Protocol (SNTP) pour obtenir l’heure du serveur de SNTP. -
Page 41: Sauvegarde/Restauration
WebShare 340/440 Pendant la phase d'upgrade, le Routeur indiquera l'état d'avancement de la réécriture du firmware grâce à un indicateur graphique. Une fois la mise à jour effectuée, le Routeur se réinitialisera automatiquement (fera un reboot) pour prendre en compte les changements, il faut maintenant réinitialiser le routeur aux valeurs par défaut puis procéder à... -
Page 42: Redémarrage
WebShare 340/440 3.6.3.3.5 Redémarrage Si par nécessité, on doit reconfigurer le routeur ADSL avec la configuration par défaut (en perdant tout les réglages personnalisés), il suffira d’accéder via le menu Configuration- Système à la commande Redémarrage du Routeur et cocher Configuration usine. -
Page 43: Pare Feu (Firewall)
WebShare 340/440 3.6.3.4 Pare Feu (Firewall) Votre routeur est doté d’un pare feu avec SPI (Stateful Packet Inspection) en plus du NAT (Network Address Translation) pour contrôler les accès Internet de votre réseau LAN et le proteger des attaques de Hackers. Voir la section de configuration du WAN pour de plus amples détails sur le NAT, les PCs de votre réseau utiliseront une adresse IP privée ne... -
Page 44: Paramètres Géneraux
WebShare 340/440 3.6.3.4.1 Paramètres géneraux Sécurité du pare feu: Pour activer le pare feul il suffit de choisir Activé puis le niveau de sécurité. Tout bloqué/Configuration utilisateur: Tout le trafic entrant ou sortant est bloqué. L'utilisateur doit insérer ses propres règles dans la section Filtrage de paquets. - Page 45 WebShare 340/440 • Ajouter un filtre TCP/UDP: Pour ajouter une règle sur les Ports • Ajouter un filtre sur une plage d’IP: Pour ajouter un filtre sur les adresses IP • Règles de filtrage de paquets: Sur ce tableau apparaissent les différentes règles existantes, vous pouvez les Editer ou les Supprimer •...
- Page 46 WebShare 340/440 • Calendrier: Pour affecter une durée (détails dans la rubrique Date et Heure) • Adresse IP Source / Destination: L’adresse IP utilisée pour Autoriser/Refuser le flux de données (0.0.0.0 pour désactiver la frègle) • Type: Le type de paquets concernés (UDP or TCP) •...
-
Page 47: Détection D'intrusion
WebShare 340/440 • Calendrier: Pour affecter une durée (détails dans la rubrique Date et Heure) • Type de Protocole: Le type de protocole • Entrant / Sortant: Sélectionnez Autorisé ou Refusé pour les accès à Internet 3.6.3.4.3 Détection d’intrusion Cette fonctionnalité vous protège contre les attaques de types DoS (Deny of Service) Pour activer cette fonction: •... -
Page 48: Filtrage Des Url
WebShare 340/440 3.6.3.4.4 Filtrage des Url Permet de filtrer le trafic sortant en le limitant soit par heure et/ou jour, soit à une séquence de caractères établis. Permet aussi de filtrer le trafic à partir de l'URL. Vous pouvez limiter l'usage du routeur à... -
Page 49: Log Du Pare Feu
WebShare 340/440 Mode de blocage: Liste les modes choisis pour le controle des URL. Par défaut Désactivé. • Désactivé: Pas d’action. • Toujours connecté: Toujours en fonction. • TimeSlot1 ~ TimeSlot16: Pour définir manuellement les horaires de fonctionnement. Filtrage par mots clés: Ne fonctionne que sur le port 80 (HTTP). - Page 50 WebShare 340/440...
-
Page 51: Vpn
WebShare 340/440 3.6.3.5 VPN Cette fonction vous permet d’utiliser le routeur comme serveur de VPN dans le cadre de solutions basées sur PPTP et IPSec. 3.6.3.5.1 VPN - PPTP PPTP (Point-to-Point Tunneling Protocol) est un protocole de type client-serveur permettant d'encapsuler des trames PPP dans des paquets IP. - Page 52 WebShare 340/440 Longueur de clé: Cryptage utilisé par le MPPE (40 ou 128 bits). Par défaut Auto. Le cryptage en 128bits est plus sécure que le mode 40bits. Mode: Stateful ou Stateless la clé est changée tous les 256 paquets en mode Stateful et tous les paquets en mode Stateless.
-
Page 53: Exemple De Configuration Accès Distant En Vpn - Pptp (Recevoir)
WebShare 340/440 Exemple de configuration Accès Distant en VPN - PPTP (Recevoir) Un poste distant établit une liaison VPN PPTP avec le Routeur. Ce protocole est natif dans les systèmes Microsoft Windows 2000 et Windows XP. L’adresse IP 192.168.1.200 est assignée au Client, attention cette adresse doit être libre sur votre réseau LAN. - Page 54 WebShare 340/440 1. Cliquer sur Démarrer \ Panneau de configuration \ Connexions réseau \ Assistant Nouvelle connexion 2. Choisir “Connexion au réseau d’entreprise”. Si l’on ne dispose pas d’une connexion Internet active il sera nécessaire de la seléctionner et de l’activer pour rejoindre le routeur...
- Page 55 WebShare 340/440 3. Introduisez l’adresse IP fixe du Routeur. Si le Routeur distant ne dispose pas d’une adresse IP fixe, il faut utiliser le service Dynamic DNS. Pour de plus amples informations, consulter aussi la section Dynamic DNS du manuel.
-
Page 56: Exemple De Configuration Accès Distant En Vpn - Pptp (Appeler)
WebShare 340/440 Exemple de configuration Accès Distant en VPN - PPTP (Appeler) Dans ce scénario, les utilisateurs d’un réseau LAN doivent accéder aux données contenues dans un Serveur de fichiers distant qui intègre un Serveur PPTP pour la transmission cryptée des données. -
Page 57: Exemple De Configuration Lan-Vers-Lan En Vpn - Pptp
WebShare 340/440 Exemple de configuration LAN-vers-LAN en VPN - PPTP Dans ce scénario, deux réseaux distants sont connectés en utilisant une VPN PPTP, les utilisateurs du réseau LAN 1 devront partager ressources et services avec le réseau LAN 2. Schéma ci-dessous: Résau distant (Remote) - Page 58 WebShare 340/440 Configuration du Réseau Principal (Office) Configuration du Réseau Distant (Remote) L’addresse IP 69.121.1.32 est l’adresse Publique du routeur Principal. Vous pouvez entrer un nom de domaine à la place de l’adresse IP pour atteindre le routeur.
-
Page 59: Vpn - Ipsec
WebShare 340/440 3.6.3.5.2 VPN - IPSec Le routeur supporte les VPN IPSec pour établir des connexions sécurisées. Nom de Connexion: Le nom de la connexion. Local: Réseau: L’adresse IP, le sous réseau ou la plage d’adresse IP de votre réseau local. - Page 60 WebShare 340/440 Encryption: Méthode de cryptage. Plusieurs options sont disponibles, DES, 3DES, AES (128, 192 et 256) et NULL. NULL signifie qu’il n’y a pas de cryptage. 3DES et AES sont plus puissant mais ralentissent les temps d’attente. • DES: Cryptage standard en 56 bit.
- Page 61 WebShare 340/440 Mode IKE (Internet key Exchange): Mode principal ou Mode agressif. IKE Proposal: Fonction Hash: Voir ci-dessus (Authentication) Encryption: Voir ci-dessus (Encryption) ID Local: • Type: Type d’identifiant local. • Contenu: Information sur l’identifiant comme un nom de domaine www.ipsectest.com.
- Page 62 WebShare 340/440 Exemple de configuration LAN-vers-LAN en VPN - IPSec Remote LAN Office LAN Product Code A02-RA440 / A02-RA340 A02-WRA4-54G Picture Public IP 69.121.1.31 69.121.1.32 192.168.1.X 192.168.2.X LAN IP Subnet Mask 255.255.255.0 255.255.255.0 VPN IPSec DES (or 3DES/AES) DES (or 3DES/AES)
- Page 63 WebShare 340/440 Configuration du réseau distant (Remote)
-
Page 64: Qos
WebShare 340/440 3.6.3.6 QoS Le Routeur peut acheminer les informations issues des applications en fonction de leur priorité. Plusieurs Classes de Services sont proposées, et on peut affecter à chaque type de flux, une priorité en fonction des exigences de qualité de service. -
Page 65: Bande Passante Sortante (Lan Vers Wan)
WebShare 340/440 3.6.3.6.2 Bande passante Sortante (LAN vers WAN) IP Throttling vous permet de limiter le débit des appications sortantes par multiple de 32kbps. Application: Nom de l’application. Calendrier: Programmation horaire. Protocole: Le nom du protocole utilisé. Port Source: Le port source des paquets à gérer. -
Page 66: Serveur Virtuel
WebShare 340/440 Voir les explications du paragraphe précedent. 3.6.3.7 Serveur Virtuel En cliquant sur le bouton Ajout de Serveur Virtuel, vous ferez apparaitre le fenêtre suivante: Calendrier: Programmation horaire pour mettre en route le serveur virtuel. Application: Pour définir les règles ou utiliser les existantes. -
Page 67: Zone Démilitarisée Dmz
WebShare 340/440 Zone démilitarisée DMZ La fonction DMZ spécifie l’adresse IP d’un ordinateur du réseau local, libre d’accès. Lorsque les paquets entrants ne sont pas redirigés par le Firewall et le NAT sur un ordinateur spécifique du réseau (via le Serveur virtuel), ils sont adressés sur le PC déclaré dans le DMZ. -
Page 68: Avancés
WebShare 340/440 Editer une plage horaire ID: Numéro de la plage. Nom: Nom que vous souhaitez affecter à cette plage. Jour: Sélection des jours sur lesquels la règle sera appliquée. Heure de début: Heure de départ. Heure de fin: Heure de fin. -
Page 69: Route Statique
WebShare 340/440 3.6.3.9.1 Route Statique Si vous utilisez un autre Routeur sur le réseau et souhaitez y rediriger les accès. Destination: Adresse IP de destination du sous réseau. Masque de sous réseau: Masque de sous réseau de la destination. Passerelle: Passerelle vers laquelle les paquets de données doivent être envoyés. -
Page 70: Gestion Du Routeur
WebShare 340/440 3.6.3.9.4 Gestion du routeur Dans cette section, vous pouvez determiner le port d’accès à distance pour la configuration du Routeur, activer le protocole UpnP et le SNMP. Accés à distance (Serveur WEB Intégré) Port HTTP: Le port utilisé pour l’accès distant. La valeur par défaut est le port HTTP 80. -
Page 71: Contrôle D'accès Snmp
WebShare 340/440 Port UPnP: Le port par défaut est le port 2800. Il peut être modifié mais il est fortement recommandé de ne pas le faire. Contrôle d’accès SNMP SNMP V1, V2 et V3 Traps supportés: Cold Start, Authentication Failure. -
Page 72: Sortie
WebShare 340/440 3.6.5 Sortie Pour sortir de la configuration du Routeur. -
Page 73: Chapitre 4
Si votre routeur ne fonctionne pas correctement, pensez à regarder en premier lieu les renseignements suivants avant de contacter notre Hot-Line. Lorsque le WebShare 340/440 Router ADSL2+ ne fonctionne pas correctement, avant de vous adressez au service après vente ou à votre FAI, consultez ce chapitre. -
Page 74: Impossible D'entrer Dans Le Router Par Le Web
Contrôlez les valeurs de VPI et VCI, le type de codification et le type de modulation (valeurs fournies par l’ISP). Relancez le WebShare 340/440 Router ADSL2+. Allez (avec le PPPoA/PPPoE) dans Status et contrôlez l’état de la connexion. -
Page 75: Problemes De Connexion A Un
WebShare 340/440 Problèmes de Connexion à un Noeud distant ou à un FAI Problème Actions correctives Vérifiez dans Status, l’ADSL pour voir l’état de la ligne. Le Router ne peut pas se connecter. Vérifier Login et Password pour la connexion en PPPoA/PPPoE. -
Page 76: Le Router Ne Peut Pas Se Positionner
WebShare 340/440 Le Router ne peut pas se positionner? Problème Actions correctives Le Router, grâce au support du protocole G.994.1 ADSL (G.hs), peut choisir type modulation continue de clignoter automatiquement. Il peut être nécessaire de forcer un WebShare type de modulation (glite, gdmt, multi, ansi etc). -
Page 77: Paquets Ip
Host en DHCP). Une application Internet ne fonctionne pas correctement Problème Actions correctives Le WebShare 340/440 Router ADSL2+, à travers le Quelques NAT et/ou le pare-feu, protége le réseau en l’isolant de applications, quand le l’extérieur et en refusant toutes connexions entrantes. -
Page 78: Rfc 1483 Bridge Avec Mac Os 9
DMZ, l’application ne compatibles avec le NAT (même en effectuant une fonctionne toujours DMZ). Dans ce cas il faut utiliser le WebShare 340/440 pas. Router ADSL2+ en modalité Bridge. De cette façon, l'adresse IP publique du Router est donnée à... -
Page 79: Rfc 1483 Bridge Avec Mac Os X
WebShare 340/440 RFC 1483 Bridge avec MAC OS X Problème Solution De la même manière que Microsoft Windows XP, Apple ayant Mac OSX a une potentialité intéressante permettant de abonnement de type créer une connexion Internet à travers le protocole PPP... -
Page 80: Rfc 1483 B
Assurez-vous que le câble ADSL est partout à au moins obtenues ne sont pas 30cm de n’importe quelle source d’alimentation. les mêmes que celles Positionnez le WebShare 340/440 Router ADSL2+ loin indiquées de tout appareil susceptible de générer des champs contrat de votre l’ISP. -
Page 81: Dhcp
Le router ADSL interrompt la connexion, s’il n’y a pas de Time? trafic sur la connexion pendant un temps exprimé en minutes (aucun paquet n’a été adressé du Router vers Internet). Pourquoi le WebShare 340/440 Router ADSL2+ se connecte automatiquement à l’ISP? Demande Réponse Pourquoi Le WebShare 340/440 Router ADSL2+ génère une... -
Page 82: Deni De Service
WebShare 340/440 Qu’est ce qu’une attaque de Deni de Service? Demande Réponse Le but de ces attaques est d’obtenir des informations Qu’est qu’une particulières du réseau plutôt que de le rendre attaque Denial inutilisable. Plus précisément il en existe 4 types. - Page 83 B auront au contraire un accès sans aucune limitation à tout services Internet (compatibles avec le niveau de sécurité configuré). Choisissez dans le pare-feu du WebShare 340/440 Router ADSL2+ la politique DROP et introduisez des règles pour faire sortir toutes les adresses IP du groupe...
- Page 84 • Enregistrez votre propre domaine (par exemple) gratuitement www.dyndns.org, www.zoneedit.com. L’opération demande quelques minutes. • Configurez le client sur le WebShare 340/440 Router ADSL2+ en introduisant les champs appropriés (Domain Name, Username et Password). Attention à la configuration du champ Period (le Router met à jour le serveur DDNS en utilisant comme paramètre le champ...
- Page 85 WebShare 340/440 Toutes les marques citées appartiennent à leurs propriétaires respectifs.
-
Page 86: Appendice A
IP dynamique. Il y a de nombreux serveurs DDNS qui offrent gratuitement ce type de fonction. Il suffit de s’enregistrer pour activer immédiatement le service, qui vous permettra de joindre le WebShare 340/440 Router ADSL2+ de l’extérieur. Vous pourrez de cette façon, effectuer facilement la configuration à distance, héberger votre site WEB ou utiliser le Router comme serveur VPN. - Page 87 WebShare 340/440 Effectuez l’enregistrement en cliquant sur Create Account, puis en introduisant: Username, Adresse Mail et Password. Il vous sera immédiatement envoyé un e-mail avec les instructions permettant de continuer. Suivez les en remplissant le formulaire pour terminer cette phase.
-
Page 88: Appendice B
WebShare 340/440 APPENDICE B Filtrage de paquets Le Router possède un système sophistiqué de Packet Filter qu’il utilise pour examiner le trafic qui le traverse. De cette manière, il est possible en connaissant les caractéristiques des paquets IP associés aux services les plus communs, d’effectuer les filtrages de façon correcte. - Page 89 WebShare 340/440 Porte Destination Arrivé au serveur DNS, le paquet retourne au Router, y sont intervertis au niveau IP, les champs expéditeur et destination, au niveau UDP les ports. Direction Paquet Internet-Router[Entrante] IP Expéditeur IP du Server DNS IP Destination IP coté...
- Page 90 WebShare 340/440 Porte Destination Arrivé au serveur WEB, le paquet retourne au Router, y sont intervertis au niveau IP, les champs expéditeur et destination, au niveau TCP les ports. Direction Paquet Internet- Router [Entrante] IP Expéditeur IP URL IP Destination IP coté...
-
Page 91: Appendice C
WebShare 340/440 APPENDICE C Universel PnP Grâce à la fonction UpnP, vous pourrez configurer facilement toutes les applications qui ont des problèmes pour traverser le NAT. L’usage de U-PNP rendra les applications capables de se configurer automatiquement sans l’intervention de l’utilisateur. Il sera donc aisé, sans connaîssances particulières, d’utiliser totalement les avantages du NAT et d’utiliser les... - Page 92 WebShare 340/440 En choisissant Propriétés, puis Paramètres puis Ajouter vous effectuerez les configurations nécessaires à l’usage de l’UpnP. Description du Service=identification Nom ou Adresse IP = IP de l’ordinateur sur lequel est le serveur Numéro de port externe du service = introduire le port externe (ex 80 pour http, 20-21 pour FTP).
- Page 93 WebShare 340/440 même façon que quand vous introduisez l’IP dans l’URL de IE). En cliquant le bouton droit, puis Propriété vous aurez accès aux renseignements supplémentaires.
-
Page 94: Appendice D
WebShare 340/440 APPENDICE D Spécifications CARACTERISTIQUES TECHNIQUES IP, NAT, PPTP, ARP, ICMP, DHCP(serveur, relais et Protocole client), RIP1/2 , SNMP, SNTP client, UPnP, Telnet serveur, IGMP 4X RJ-45, 10/100Base-T avec auto-polarité et auto- Port LAN négociation 1x RJ-11 (ADSL / ADSL2 / ADSL2+) -
Page 95: Appendice E
Pour tous problèmes ou renseignements (il est IMPERATIF de connaître au préalable les paramètres utilisés par le FAI), vous pouvez contacter la « help desk » téléphonique gratuite d’Atlantis Land qui vous fournira assistance du: lundi au vendredi de 9.00 à 13.00 et 14.00 à 18.00 Vous pouvez aussi nous contacter par email : tech-fr@atlantis-land.com...
