GMT035 & GMT050 (y compris modèles TTC) Manuel d'utilisation
Regardez également la vidéo d'instructions sur www.gmt-equipment.com ou sur YouTube en
utilisant le lien : https://youtu.be/dLyyTBCqtnw.

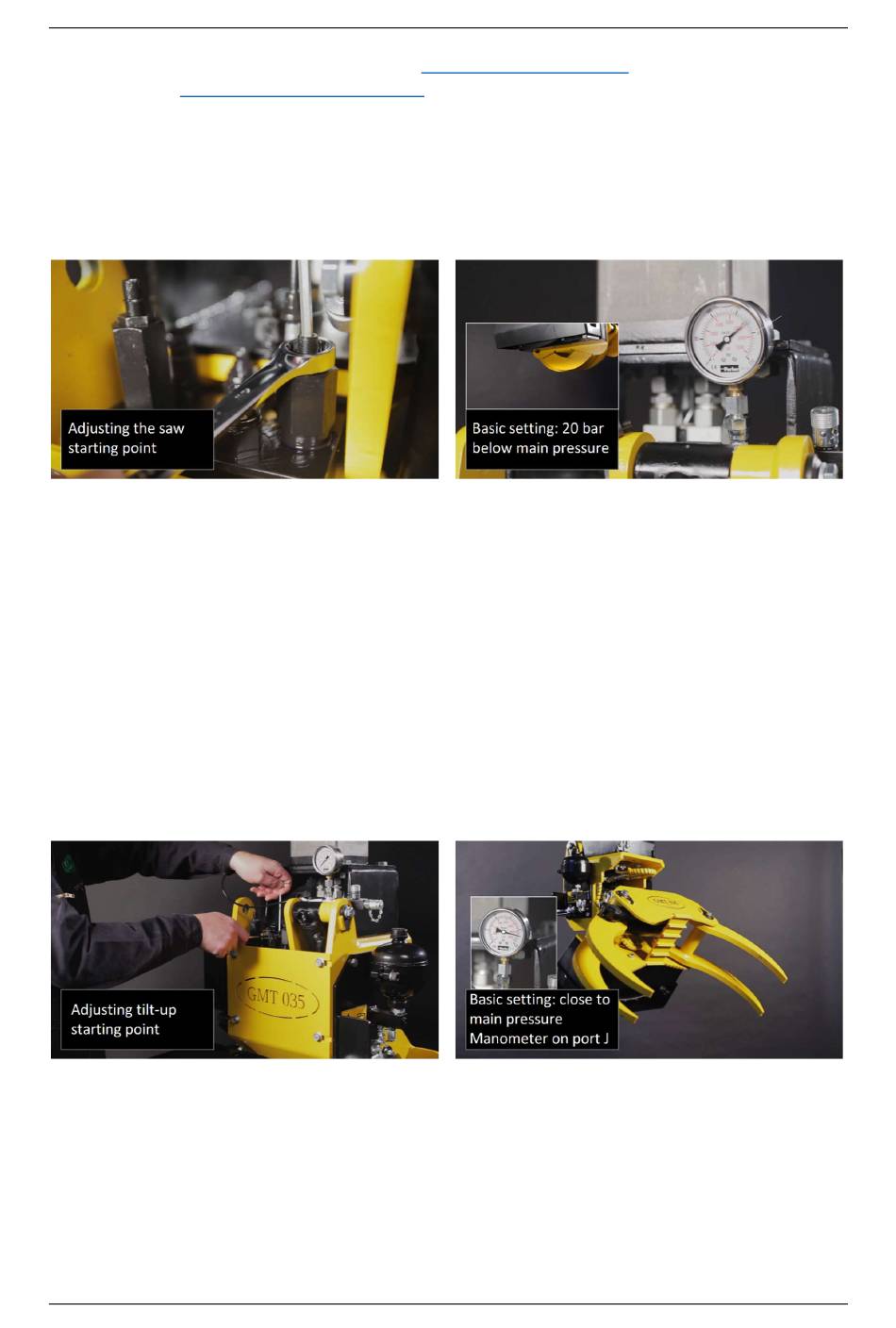

5.1.1.1 Vanne 1

Cette vanne détermine le moment où la fonction de fermeture du grappin passe à la fonction de sciage.
On détermine donc à quelle pression dans le cylindre cette fonction passe au sciage. La valeur dépend
de la pression de service de la machine et peut être mesurée au point de mesure K. Si cette vanne est
correctement réglée, la pression doit ici être inférieure d'environ 20 bars à la pression de service de la
machine de base.
Procédez comme suit au réglage. Connectez le manomètre au point de mesure K. La pression peut ici
être lue dans le cylindre du grappin. Desserrez légèrement le contre-écrou de la soupape 1 et serrez le
boulon de réglage de quelques tours afin que la chaîne de scie ne commence pas à tourner lorsque le
grappin est fermé au maximum. Ensuite, desserrez le boulon de réglage d'un quart de tour à chaque
fois et actionnez le grappin jusqu'à ce que la vitesse correcte ou maximale de la scie soit atteinte. Le
manomètre indique maintenant à quelle pression dans le cylindre la fonction de sciage est activée.
Fixez le boulon de réglage avec l'écrou (un serrage à la main suffit !) et démontez le manomètre.

5.1.1.2 Vanne 10

Cette vanne détermine le moment où la fonction d'ouverture du grappin passe à la fonction de
basculement vers le haut. On détermine donc à quelle pression dans le cylindre cette fonction passe à
la fonction de basculement vers le haut. Cette fonction devant uniquement être activée lorsque le
grappin est complètement ouvert, cette vanne doit être réglée comme vanne 1, environ 20 bars de
moins que la pression de service de la machine de base.
Procédez comme suit au réglage. Connectez le manomètre au point de mesure J. La pression peut ici
être lue dans le cylindre du grappin. Desserrez légèrement le contre-écrou de la soupape 10 et le
boulon de réglage de quelques tours afin que le grappin scie ne vienne pas en position de basculement
vers le haut lorsque le grappin est ouvert au maximum. Desserrez ensuite le boulon de réglage d'un
quart de tour à chaque fois et ouvrez le grappin jusqu'à ce qu'il se mette en position de basculement
vers le haut. Le manomètre indique maintenant à quelle pression dans le cylindre la fonction de
basculement vers le haut est activée. Fixez le boulon de réglage avec l'écrou (un serrage à la main
suffit !) et démontez le manomètre.
