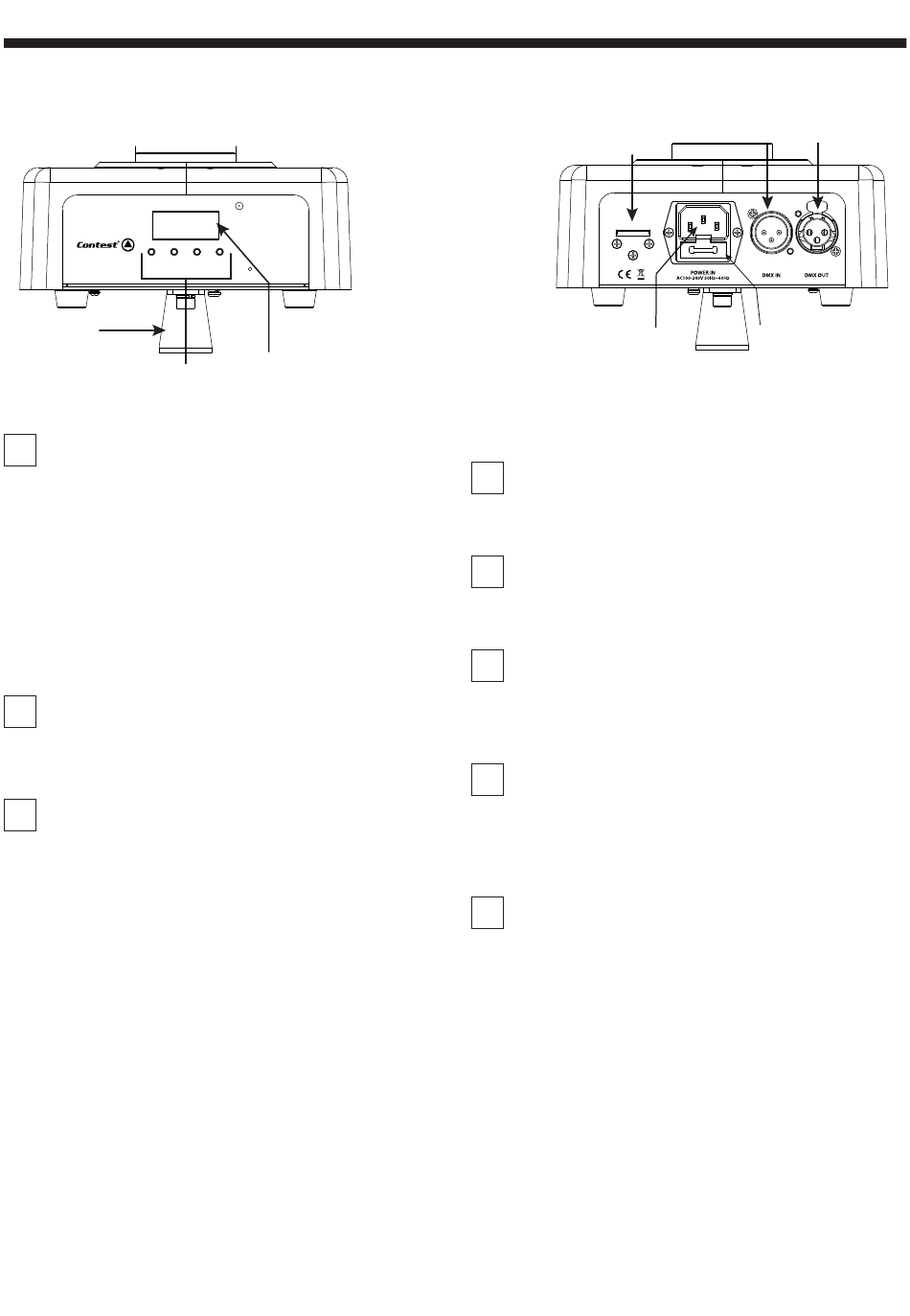

3.3 - Description générale
MODE
ENTER
3
1
1
Touches du menu
Touche MENU
Cette touche permet d'accéder au menu et de sélectionner une
fonction.
Touche ENTER
Cette touche permet d'entrer dans les rubriques du menu et
de valider les paramètres sélectionnés avec les touches UP
et DOWN.
Touches UP et DOWN
Ces touches permettent d'incrémenter et de décrémenter les
valeurs modifiables et de faire défiler les différentes rubriques
2
Afficheur
Cet afficheur permet de paramétrer le projecteur de manière
intuitive. Reportez vous au paragraphe suivant pour les détails
concernant les différentes fonctions du menu.
3
Etrier de suspension
Cet étrier permet de suspendre la lyre à une structure ou un portique.
Veuillez respecter les instructions de sécurité.
4 - Le menu interne
Page 4
UP
DOWN
2
MINI-HEAD10W -Lyre à LED 10W avec 7 couleurs & 8 gobos
4
Entrée alimentation
Permet de relier le projecteur au secteur.
Veillez à ce que le voltage corresponde aux instructions notées
sur le produit.
5
Fusible
Si vous êtes amené à remplacer ce fusible, veillez à ce que
le nouveau fusible ait des caractéristiques identiques à celle
d'origine.
6
Anneau de sécurité
Cet anneau permet de fixer une élingue pour la double accroche
de sécurité obligatoire en installation.
7
Entrée
DMX
Fiches XLR 3 broches femelle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
8
Sortie
DMX
Fiches XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
7
6
4
5
8
