Mobalpa B A EST Serie Instructions De Montage page 3

1

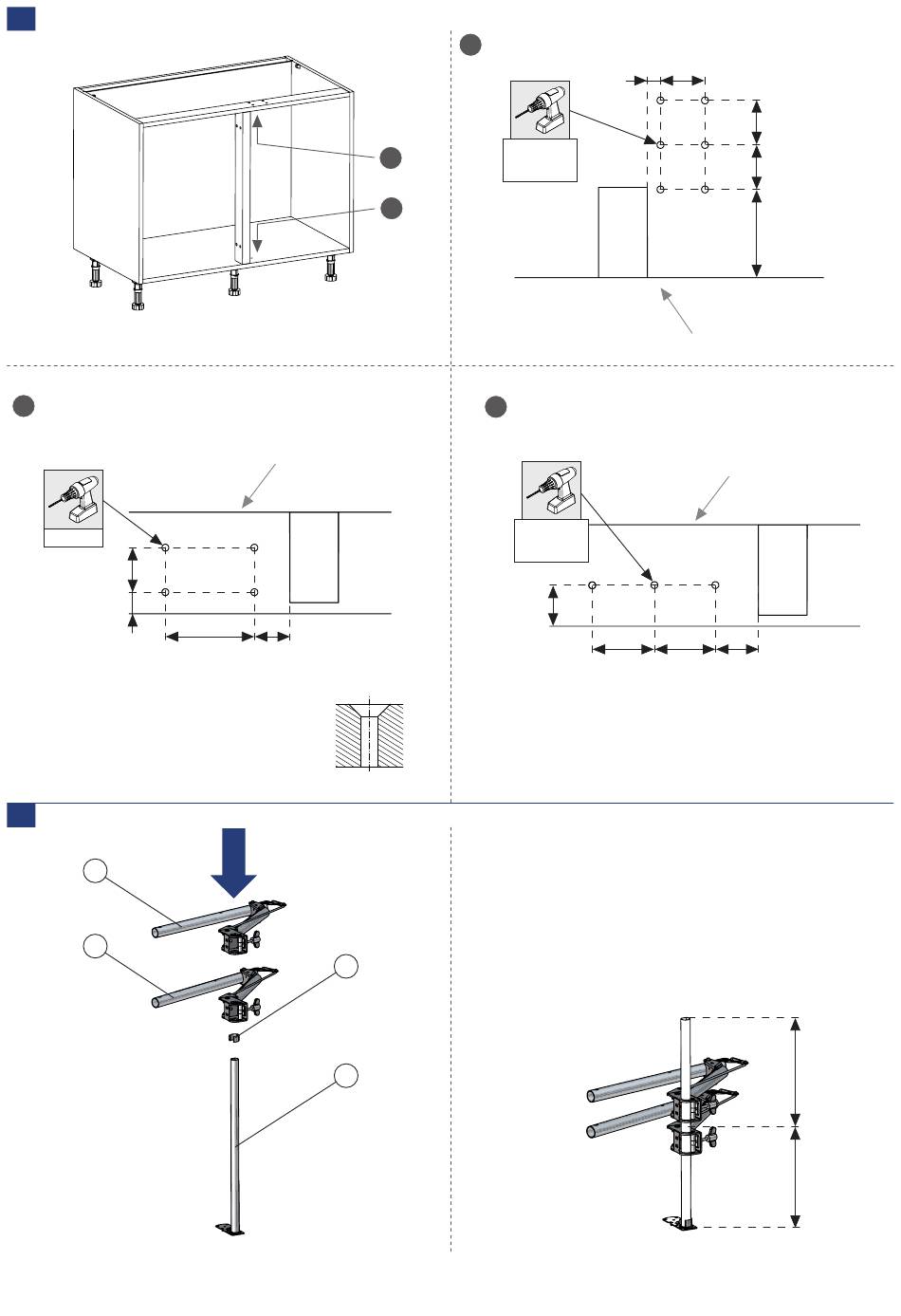

Si votre plan de travail n'est pas encore monté /
2
If your worktop is not yet mounted
Ø5
32 mm
15,5 mm
Réalisez une fraisure le dessus du
bandeau / Make a countersunk
hole on the panel top
2
3
4
NOT_0000115_00
Avant / Front
64 mm 25,5 mm
8
2
1
Ø5
2
prof. / depth
13 mm
1
Si votre plan de travail est déjà monté /
2
If your worktop is already mounted
Ø5
prof. / depth
12 mm
31,4 mm
9,5 mm 32 mm
Avant / Front
Avant / Front
32 mm 32 mm 25,5 mm
32 mm
32 mm
63,5 mm
=
=
