Sur le côté frontal du PC, il y a trois boutons pour choisir un mode de fonctionnement du
tourniquet. Les indicateurs lumineux se trouvent au-dessous des boutons. Le bouton du
milieu (appelé ci-après – le bouton STOP) sert à mettre le tourniquet dans le mode
"Passage interdit". Les boutons droit et gauche débloquent le tourniquet dans le sens
choisi.
Si la position du caisson du tourniquet est non standard (la place de l'opérateur se trouve
derrière le dos du tourniquet et son côté frontal reste caché), il est possible de changer
l'orientation du PC en permutant les câbles du PC qui se connectent aux blocs de
connecteurs Unlock A et Unlock B et en permutant aussi Led A et Led B (dessins 5 et 11).
5.2.4 La carte logique CLB.110 est installée à l'intérieur du caisson du tourniquet et sert à
commander le tourniquet. La carte logique est dotée de plusieurs blocs de connecteurs
pour relier les dispositifs extérieurs. Il est possible de connecter à la carte logique CLB :
PC, sorties SCA, DR (s'il est utilisé), dispositif de déblocage d'urgence Fire Alarm. Les
lignes de connexion de la source d'alimentation et des signaux des lecteurs se trouvent
sur les blocs de connecteurs des dispositifs extérieurs. Tous les dispositifs extérieurs
doivent être connectés à la carte CLB d'après le schéma de connexion électrique
(dessin 11). Les connexions électriques à l'intérieur du tourniquet sont décrites par le
dessin 12. La vue de la carte logique CLB est présentée sur le dessin 5.
5.2.5 La carte logique CLB (dessin 5) comprend:
 connecteur X1 (Control) – pour relier le mécanisme de contrôle (il est raccordé au
connecteur X1 du mécanisme de contrôle par un câble) ;
 bloc de connecteurs XT1.L(In) – pour connecter le PC / le DR / les entrées du
contrôleur SCA ou pour connecter un dispositif de déblocage d'urgence Fire
Alarm ;
 bloc de connecteurs XT1.H (Out) – pour connecter des sorties servant à informer le
contrôleur SCA sur l'état du tourniquet ;
 bloc de connecteurs XT2 (Detector) – pour connecter un capteur de contrôle de la
zone du passage ;
 bloc de connecteurs XT3 (+12VDC) – pour connecter la source d'alimentation du
tourniquet ;
Tourniquet tripode électromécanique à socle TB-01.1

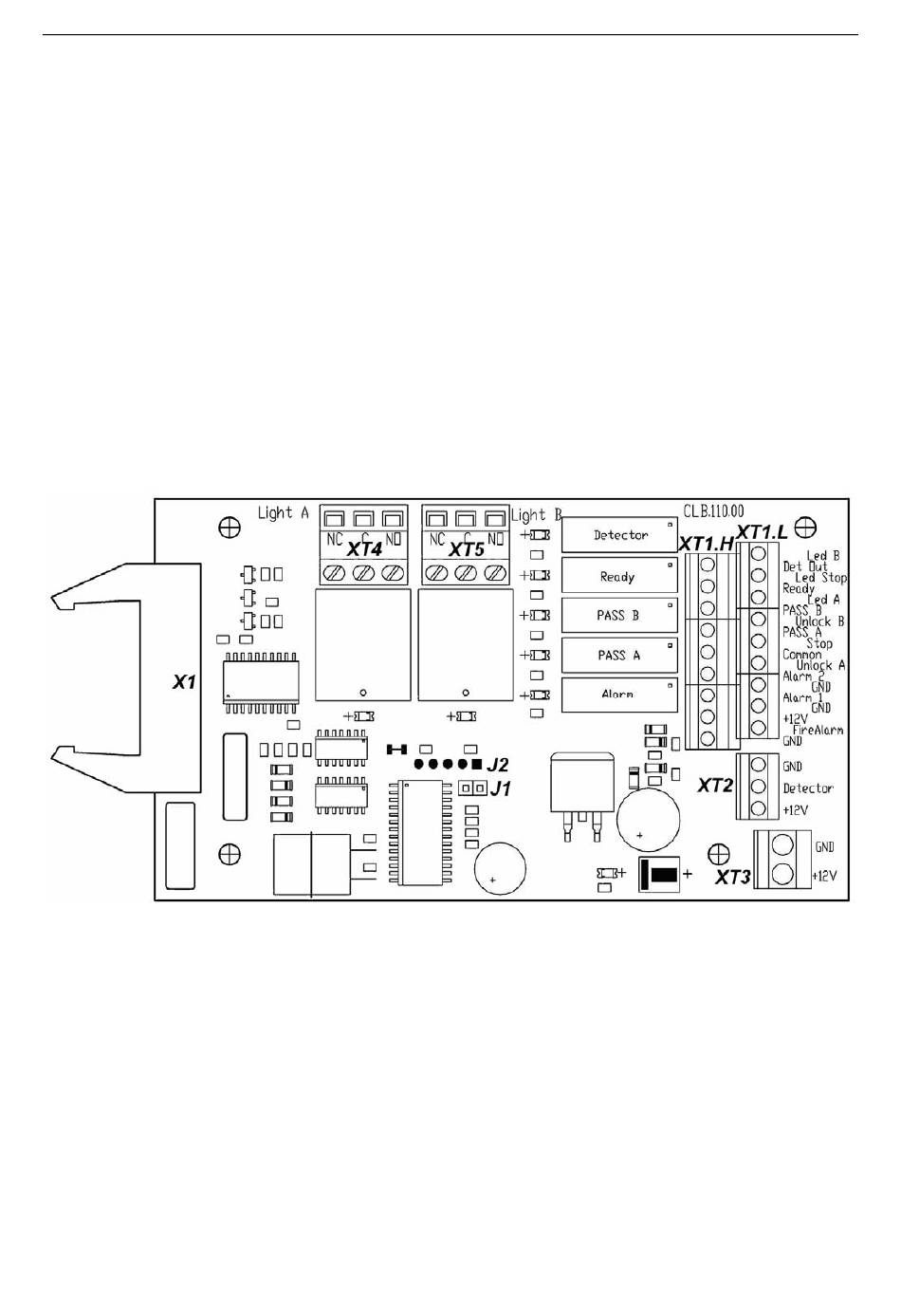

Dessin 5. Carte logique CLB
