5.2.2 Pour raccorder l'adaptateur à l'unité
Guide de référence installateur
30
DANGER: RISQUE D'ÉLECTROCUTION
Ne mettez PAS l'alimentation électrique sous tension avant d'avoir branché la
câblage électrique, fermé et monté l'adaptateur sur l'unité intérieure.

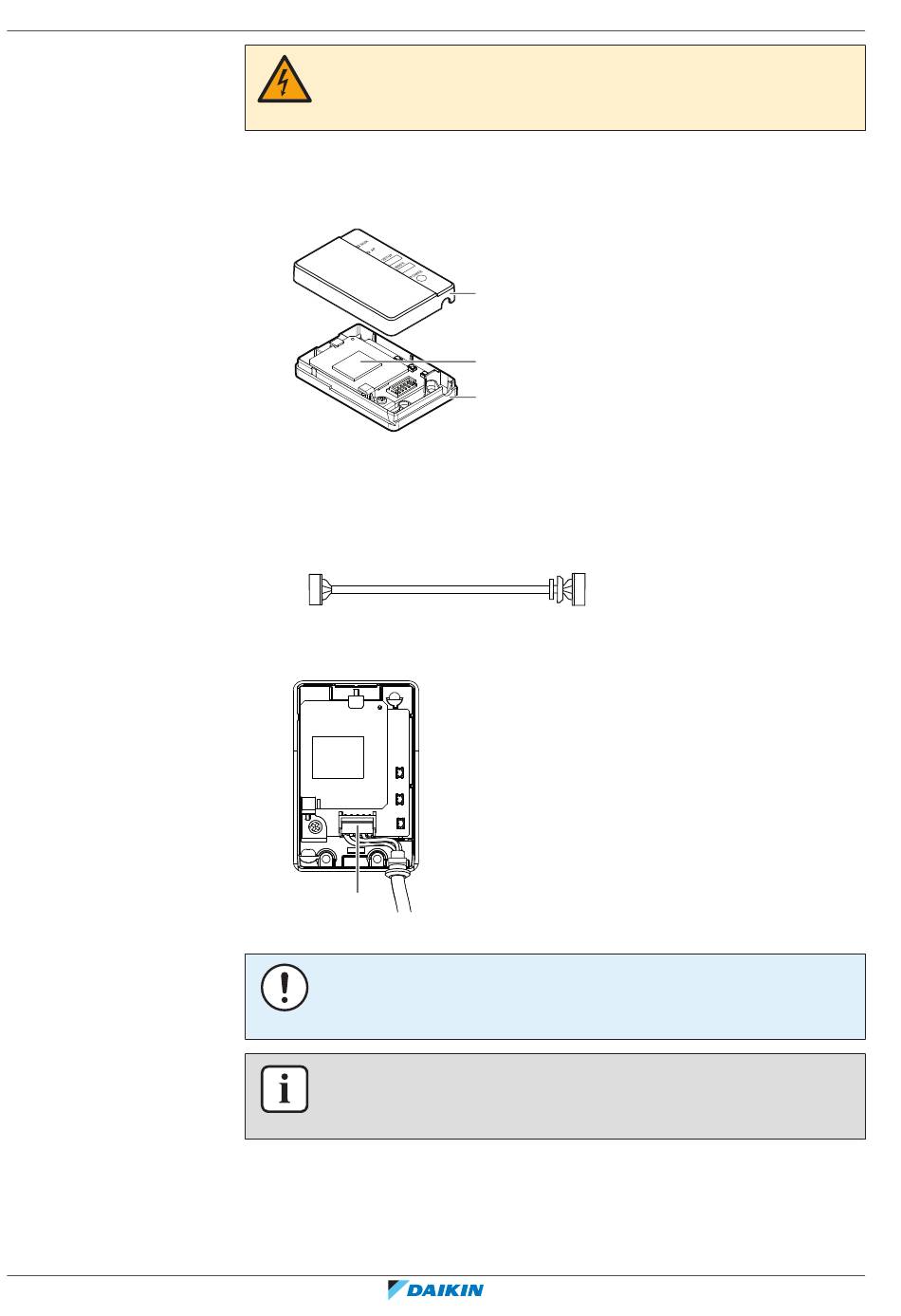

1 Séparez le boîtier supérieur du boîtier inférieur.
a Boîtier supérieur
b CCI de l'adaptateur
c Boîtier inférieur
2 Branchez le connecteur côté unité intérieure sur le port X801A de la CCI de
l'unité intérieure.
3 Branchez le connecteur côté adaptateur sur l'adaptateur.
a
a Connecteur côté unité intérieure
b Connecteur côté adaptateur
4 Attachez le câble et garantissez un relâchement de la contrainte.
a
a Connecteur
REMARQUE
Branchez TOUJOURS une télécommande à fil ou sans fil ( , ), sinon le dispositif de
régulation en ligne ne fonctionnera PAS.
INFORMATIONS
Relâchez la contrainte du côté de l'unité intérieure en utilisant l'attache-câble et le
support d'attache qui sont inclus en tant qu'accessoire.
5 Séparez le boîtier supérieur du boîtier inférieur.
a
b
c
b
BRP069A78
Cartouche WLAN pour chauffage
