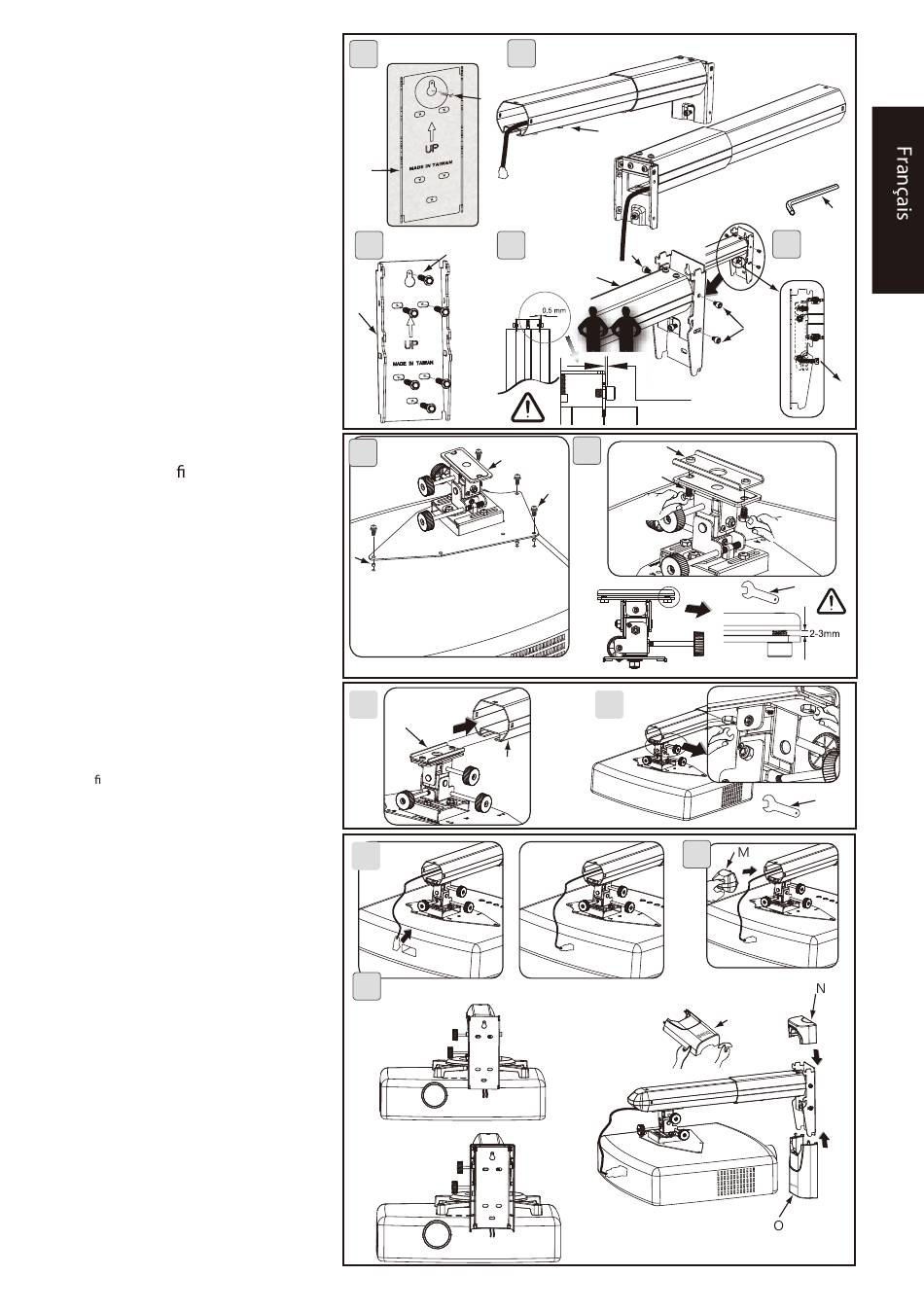

Étapes d'installation
1. Installer le support mural
A. Assurez-vous que le support mural (P) se trouve à la
position correcte sur le mur. Maintenez le support
mural (P) fermement contre le mur et marquez
l'emplacement des trous avec un crayon.
Percez les trous au niveau des repères marqués. Les
trous pour un mur en maçonnerie doivent présenter un
diamètre de 10 mm (0.39") et une profondeur de 55
mm (2,17"). Utilisez un marteau pour enfoncer les
chevilles en plastique (B) dans les trous.
Pour une cloison en bois, percez des trous de 4,5 mm
(0,17") de diamètre et de 55 mm (2,17") de profondeur.
B. Vissez les vis auto-taraudeuses (C) dans le mur.
C. Repoussez le cordon d'alimentation dans l'extrémité
avant de l'élément de support principal du projecteur
et tirez-le pour le sortir à l'arrière.
D. Engagez la vis six pans creux M6 x L8 (F) dans les trous
de l'élément de support principal de projecteur (P) et
du support mural (P) et serrez-la à l'aide de la clé six
pans mâle de 5 mm (K). Un jeu de 0,5 mm est à prévoir
pour le réglage de l'angle après le montage.
E. E. Avant de positionner le module de charnière (A),
serrez la vis six pans creux (H) sur l'éélément de support
principal de projecteur (Q) pour amener le support de
suspension dans le sens horizontal.
2. Installer la patte de xation sur le bas du
projecteur
A. Installez le support du projecteur (A) sur le projecteur,
en utilisant les vis de calage (I) et les manchons (J) pour
serrer ces 3 pièces sur le projecteur.
B. Alignez le raccord de charnière (D) avec le trou
au-dessus du module de charnière (A). Engagez et
serrez la vis à tête hexagonale M6 x L10 (F) dans les
trous du module de charnière (A) et du raccord de
charnière (D). Un jeu de 2 à 3 mm est à prévoir pour
l'installation du support sur la suspension.
3. Installer la patte sur le bas du bras du
projecteur
A. Assemblez le module de charnière (A) et l'élément de
support principal du projecteur (Q).
B. Après avoir xé le support du projecteur (A) au châssis
(Q), serrez les deux avec une clé (L).
4. Gestion du câble
A. Raccordez le cordon d'alimentation au projecteur.
B. Montez le cache pour élément de support principal de
projecteur (M) à l'extrémité de l'élément de support
principal du projecteur (Q).
C. Faites passer le cordon d'alimentation par le cache
inférieur en plastique (O) puis montez les caches
supérieur (N) et inférieur (O) en plastique comme
illustré.
C
A
C
P
B
D
D
P
1.
A
A
J
2.
A
A
Q
3.
A
C
4.
Q
F
Q
0.5mm
B
E
G
I
B
B
27 Étapes d'installation
K
E
F
H
L
L
O
