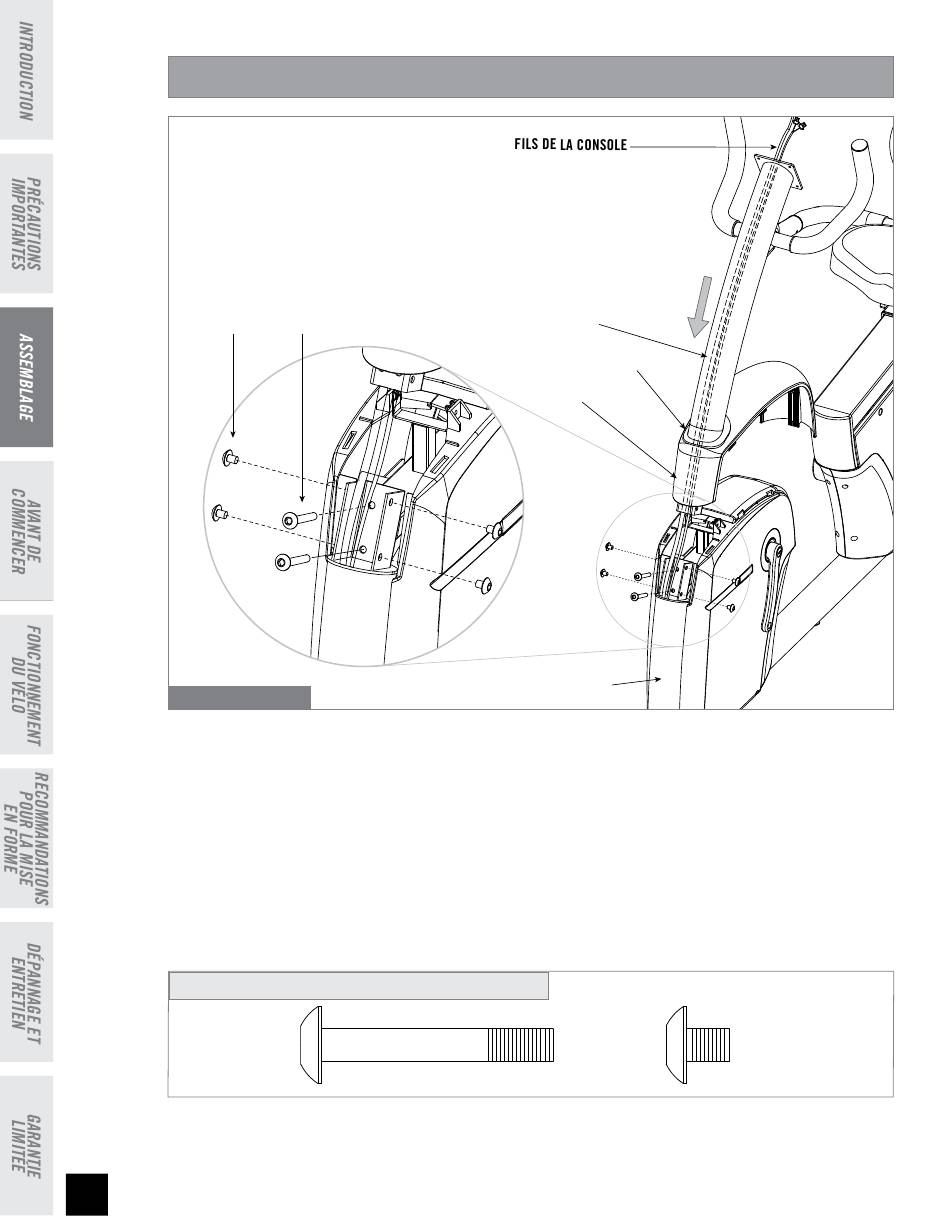

É TAP E 4 D E L' A S SE M BL A GE
BOULONS (F) BOULONS (E)
3.0AR ILLUSTRÉ
A
Ouvrir le SACHET DE VISSERIE À UTILISER LORS DE L'ÉTAPE 4.
B Abaisser l'ANNEAU et le CAPOT SUPÉRIEUR sur le bas du MONTANT DE LA CONSOLE.
C Tirer soigneusement les FILS DE LA CONSOLE à travers le MONTANT DE LA CONSOLE à l'aide de la ligature
qui se trouve dans le MONTANT DE LA CONSOLE.
D Pour fixer le MONTANT DE LA CONSOLE au BÂTI, insérer 2 BOULONS (E) à l'avant et 4 BOULONS (F) sur les
côtés.
E
Abaisser l'ANNEAU et le CAPOT SUPÉRIEUR jusqu'au bas du MONTANT DE LA CONSOLE et enclencher
soigneusement le CAPOT SUPÉRIEUR dans le BÂTI.
CONTENU DU SACHET DE VISSERIE À UTILISER LORS DE L'ÉTAPE 4 :
10
MONTANT DE CONSOLE
ANNEAU DU CAPOT SUPÉRIEUR
CAPOT SUPÉRIEUR
BÂTI
BOULON (E)
55 mm
Quantité : 2
BOULON (F)
10 mm
Quantité : 4
