Avertissements Generaux; Caracteristiques - Atlantic 323 020 Notice De Montage

AVERTISSEMENTS GENERAUX

AVANT L'INSTALLATION, LIRE ATTENTIVEMENT LES INSTRUCTIONS CI-DESSOUS :
En cas d'inobservation des conseils et avertissements contenus dans cette notice, le fabricant ne peut-être considéré comme
responsable des dommages subis par les personnes ou les biens.
La notice décrit comment installer, utiliser et entretenir correctement l'appareil, son respect permet d'en garantir l'efficacité et la
longévité.
Ne pas utiliser cet appareil pour un usage différent de celui pour lequel il est destiné.
Après déballage, assurez-vous qu'il est en bon état, sinon adressez-vous à votre revendeur pour toute intervention.
L'utilisation d'un appareil électrique implique le respect des règles fondamentales suivantes :
— ne pas toucher l'appareil avec une partie du corps humide ou mouillée (mains, pieds, ...)
— cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques,
sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles sont
pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions
préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas
avec l'appareil.
— ne raccorder l'appareil au réseau que si ce dernier correspond aux caractéristiques inscrites sur la plaque signalétique
— avant d'effectuer toute opération sur l'appareil, couper l'alimentation électrique et s'assurer qu'elle ne peut pas être
rétablie accidentellement.
— Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son SAV ou personnes de qualification
similaire afin d'éviter un danger.
DESCRIPTION
Les DIP sont des détecteurs de présence permettant la commande automatique de la ventilation, ils disposent de deux relais de
sortie pour la commutation de la ventilation et de l'éclairage. Ils disposent de temporisations pouvant aller de 5s à 60min.
Ces DIP constituent un des composants du système Visiovent, système de modulation des débits sous avis technique n° 14/10 -
1544.
Ils sont utilisés pour commander : -l'ouverture d'une bouche de ventilation (VisioB).

CARACTERISTIQUES

— Tension nominale :
— Plage de luminosité :
— Consommation (DIP/S):
— Consommation (DIP/E):
— Contact :
— Puissance de commutation :
— Charge de lampe à incandescence :
— Charge de lampe halogène :
— Tubes fluorescents :
— Zone de détection :
— Hauteur de montage :
— Réglage LUX :
— Durée d'enclenchement éclairage :
— Durée d'enclenchement présence :
— Contact présence (DIP/S) :
— Contact présence (DIP/E) :
— Classe de protection :
— Degré de protection :
— Température de service autorisée :
INSTALLATION

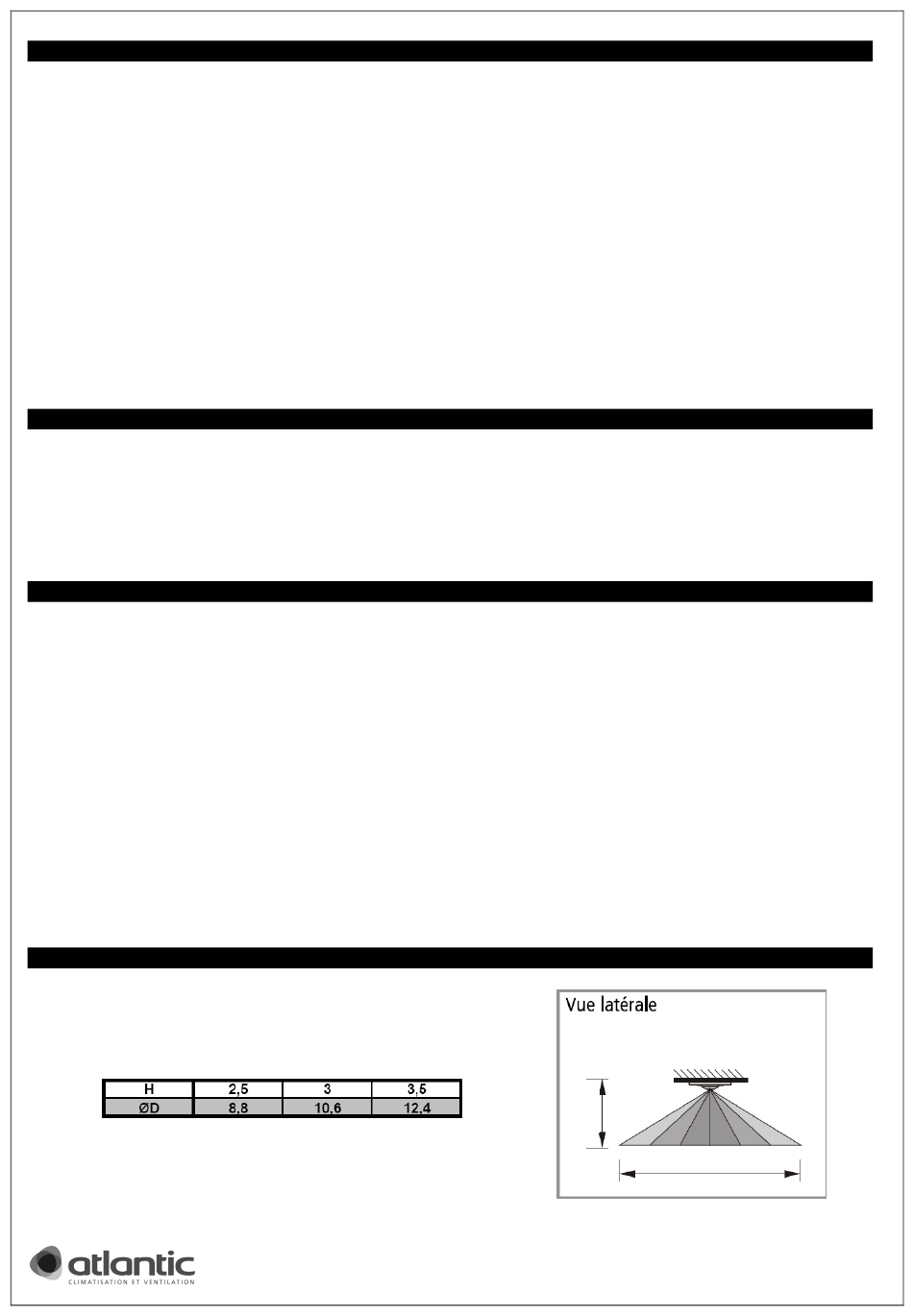

Rapport entre hauteur d'installation et diamètre de détection
-l'ouverture d'un registre deux débits (VisioR).
-L'activation de la deuxième vitesse d'un ventilateur via un variateur (VisioV).
230V ~ ±10% 50-60 Hz.
10 – 2000 Lux.
env. 1.5 W/type 8 VA.
env. 2 W/type 12 VA.
contact à fermeture (µ).
10 A (cos φ =1) / 3 AX (cos φ =0.3).
1000 W max.
1000 W max.
compensés en parallèle 400 VA (42 µF).
360° circulaire env. Ø 4-7 m pour une hauteur de montage de 2.5m.
2.0 à 3.5 m.
10 / 100 / 300 / 2000.
TIME (T1-T2) : impulsions (1s) / TEST (2s) / 5s / 5min / 10min / 20 min.
TIME2 ON (T1-T2) : 10s / 15min / 30min / 60min.
5 A max. (cos φ =1), 30 V CC ou 250 V CA.
5 A max. (cos φ =1), 250 V CC ou 24 V CA.
II selon EN 60669-2-1 en cas de montage conforme.
IP 40 selon EN 60529.
0° C à 45° C.
H
ØD
2/7
