Données techniques
TRS 5-50
suite
Température ambiante
à la mise sous tension 0 ° ... 55 °C
en service –10 ... 55 °C
Température de transport
–20 ... +80 °C (<100 heures), temps de dégivrage de l'état sans courant à l'état en service : 24 heures.
Température de stockage
–20 ... +70 °C, temps de dégivrage de l'état sans courant à l'état en service : 24 heures.
Humidité relative
95 % max., sans condensation
Altitude d'installation
2000 m max.
Homologations :
Homologation CE
Sécurité fonctionnelle
SIL 3
Contrôle de type
Utilisation sur navires
de haute mer
Homologation
UL/cUL (CSA)

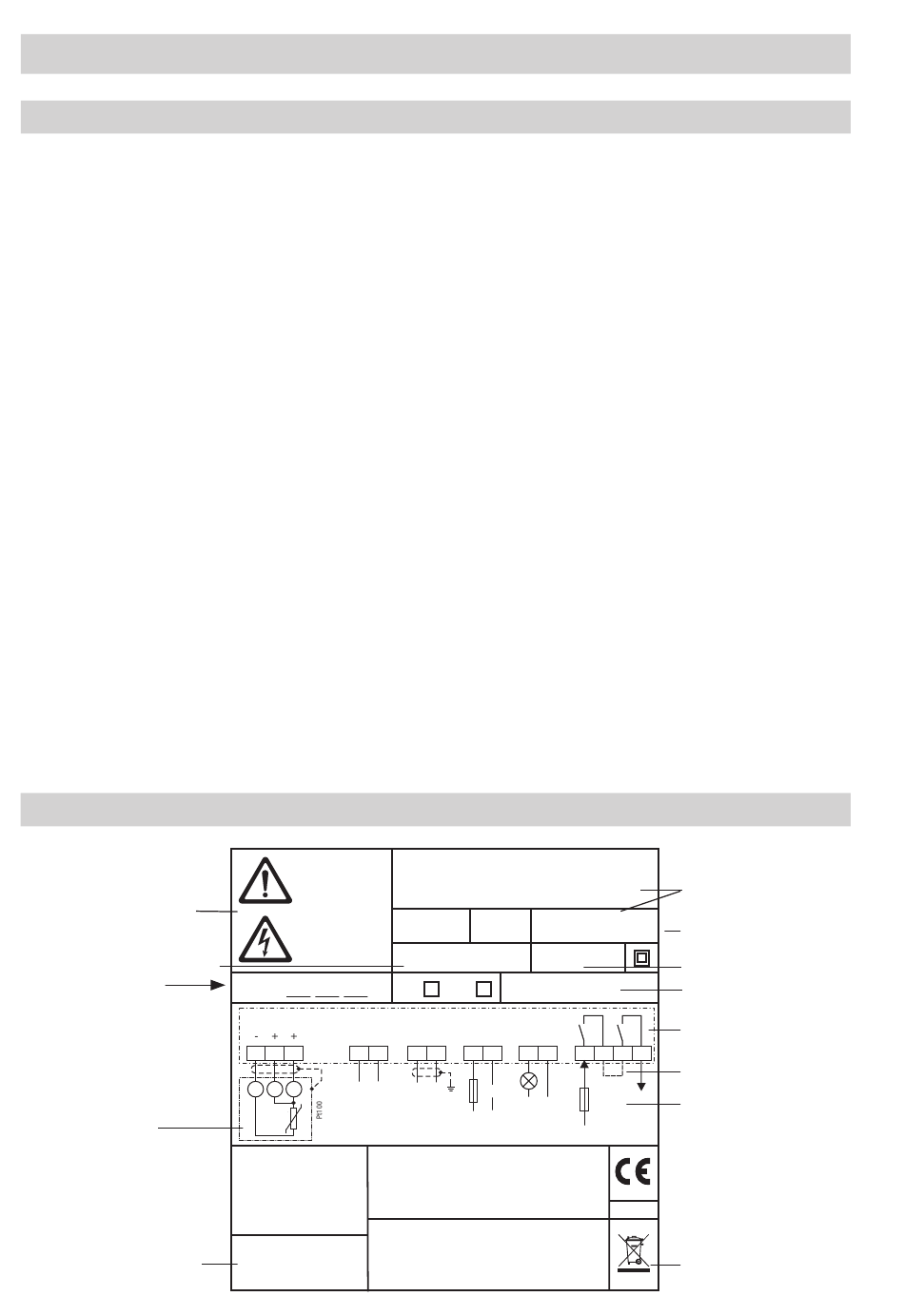

Plaque d'identification / Marquage
Avis important pour
la sécurité
Température ambiante
Veuillez men-
tionner la
valeur limite !
Schéma de
raccordement
Fig. 5
Fabricant
10
suite
Directive UE concernant les équipements sous pression 2014/68/UE,
EN 12952-11, EN 12953-09 : Exigences relatives aux dispositifs de limitation
pour chaudières.
EN 61508 : Sécurité fonctionnelle des systèmes électriques/électroniques
/programmables en rapport avec la sécurité
DIN EN 14597 : Exigences relatives aux limiteurs ou dispositifs de surveillance
de température de sécurité. Numéro d'enregistrement DIN STW/STB 1230
Directives des sociétés de classification, GL 47399-12 HH
UL 508 et CSA C22.2 No. 14-13, Standards for Industrial Control Equipment.
File E243189.
Temperaturschalter
Betriebsanleitung
Temperature switch
beachten
Commutateur de température
See installation
instructions
100-240V~
-15/+10%
Voir instructions de
montage
=
°C
T
STB
MAX
TRS 5-50
1
2
3
7
6
+
-
ws rt
rt
Reset/Test
24VDC
Funktionale Sicherheit
Sicherheitstemperaturbegrenzer / - wächter
Functional safety
Self-monitoring temperature limiter/monitor
Limiteur de température de sécurité /
Sécurité fonctionnelle
Dispositif de surveillance de température de sécurité
IEC 61508
SIL 3
GESTRA AG
Münchener Str. 77
D-28215 Bremen
TRS 5-50
Wirkweise Typ 2BK
7 VA
Tamb = 55°C (131°F)
IP 40 (IP20)
STW
DIN STW / STB 1230
14
16
15
17
20 21
-
+
M 0,5A
OUT /
-
+
4-20mA
Alarm
L
N
100 mA
24VDC
Numéro de série
Désignation du type
Alimentation électrique /
+ JPV
Puissance absorbée
Protection
Numéro d'enregistre-
ment DIN
Circuit de sécurité
23 24 26 27
Pont, non fourni
250V
Fusibles sur site
T 2,0A
0525
Consigne d'élimination
