Airelec Noveo Mode D'emploi page 6

- Pour faciliter l'obtention de la cote minimale de 150mm (bas de l'appareil par
rapport au sol), il suffit de placer le dosseret contre le mur, pattes inférieures
posées au sol, pour avoir grâce aux repères de perçage (Rep.A Fig.C), la fixation
inférieure du dosseret.
- Choix de la cheville en fonction de la nature de votre mur et du poids de
l'appareil.
1- Enlever le dosseret en agissant à l'aide d'un tournevis sur les deux pattes de
sécurité (Rep.1 Fig.C).
2- Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en
s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig.C).
3- Positionner l'appareil sur le dosseret pour le clipper.
Pour un meilleur maintien de l'appareil au mur, il est possible de rajouter 1 ou 2 vis de
fixation sur chaque montant du dosseret. Il est recommandé d'utiliser des rondelles pour
améliorer la tenue du dosseret.
VERTICAUX
1000W
PUISSANCE
ENTRAXE
258mm
H
257mm
B
121mm
C
338mm

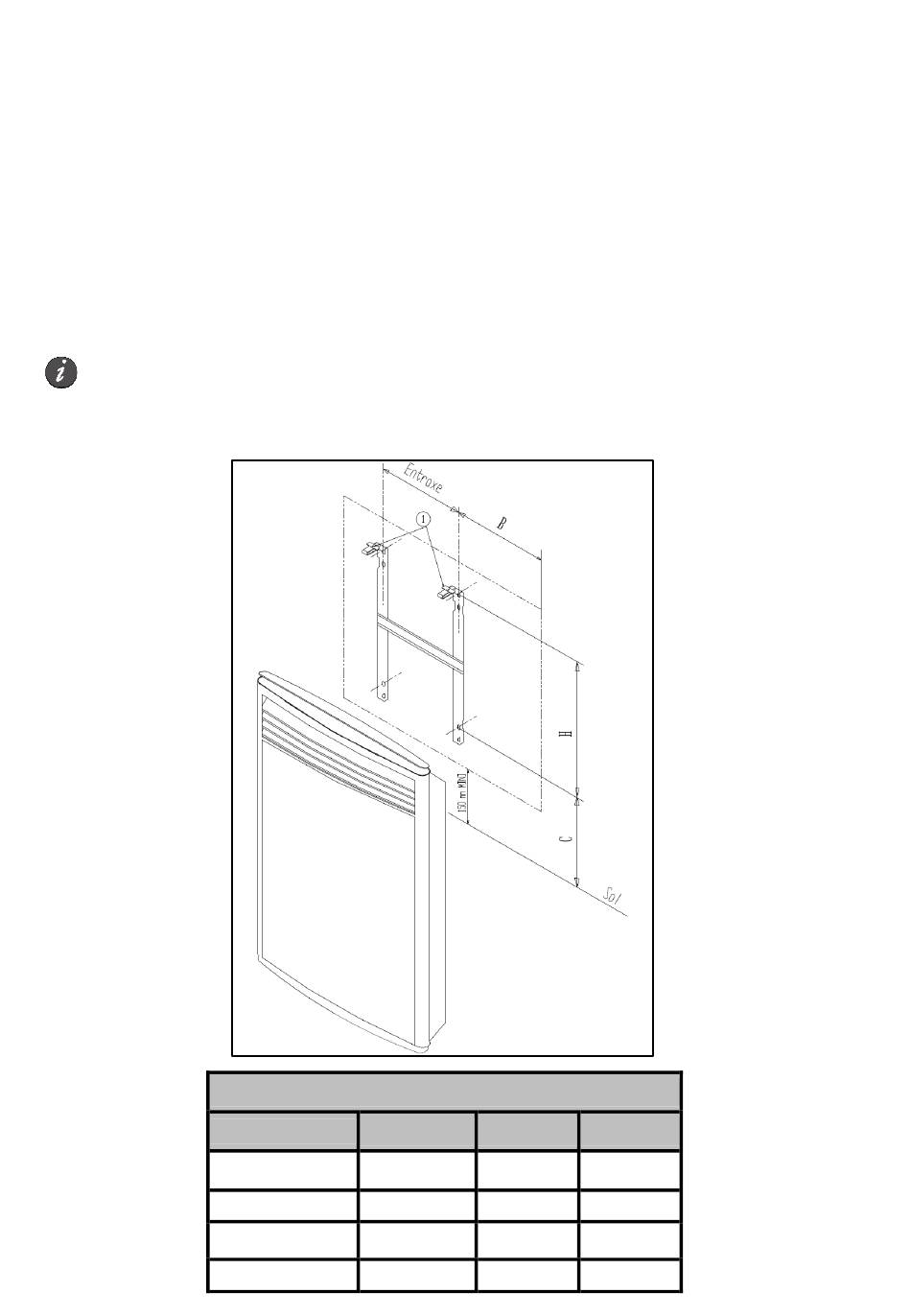

Fig.C
1500W 2000W
258mm
258mm
450mm 600mm
121mm
121mm
338mm 488mm
6
