MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG

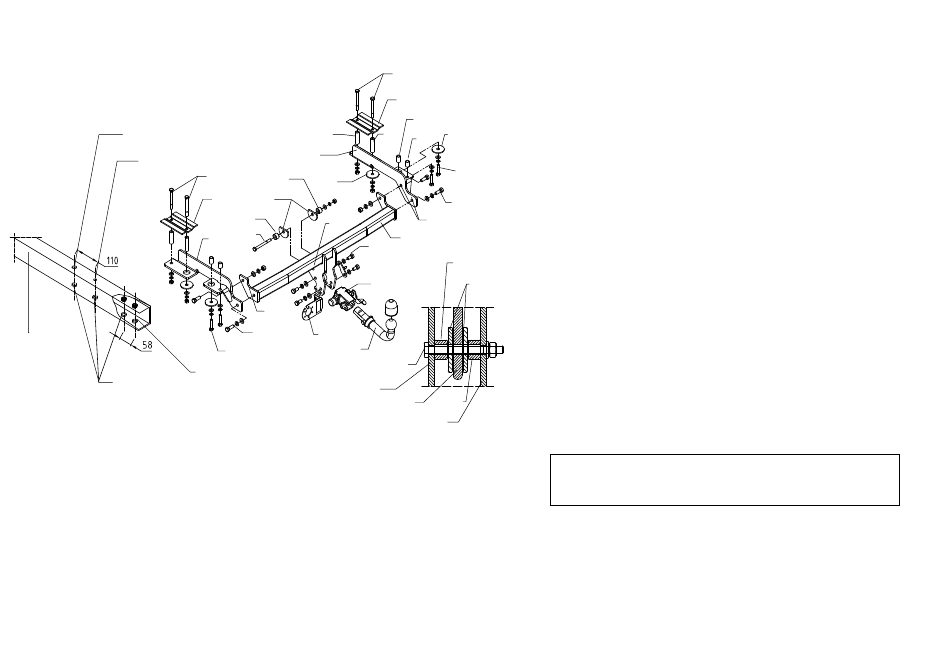

Bohren ø18 mm
Bohren ø11 mm
Längsträger
Bohren ø11 mm
Vorhandene
Öffnungen
Die Anhängekupplung (Katalognummer Y06A) ist für folgende
Fahrzeugtypen zugelassen: HONDA CR-V, 5 Türer, ab Bj. 1997 bis 02.2002,
dient zum Ziehen der Anhänger mit der Gesamtlast von 1500 kg und der
Kugelstützlast von max.70 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
Istniejące otwory
8
7
5
14
15
12
6
11
15
B
14
4
13
24
A
16
3
2
17
14
Kupplungsträger
Zugöse
Kupplungsträger
1. Um die Anhängerkupplung zu montieren, die Stoßstange, den Nachschalldämpfer
und der Teppichboden im Kofferraum demontieren.
14
2. Die Löcher in den Längsträger links und rechts, wie auf der Zeichnung gezeigt,
bohren.
6
3. Die Seitenhalter (Pos. 4 u.5) von unten an die Längsträger des Fahrzeuges
9
anlegen. Die entsprechend eingesetzten Hülsen und die im Kofferraum
12
eingelegten Laschen (Pos. 6) mit den Schrauben, wie auf der Zeichnung gezeigt,
10
verschrauben.
4. Die Tragarme der Anhängerkupplung (Pos.1) mit den Seitenhaltern (Pos. 4 u 5)
17
durch die Löcher der Anhängerkupplung (Pos. A) mit den Schrauben M12x35mm
(Pos. 16) verschrauben.
16
5. Alle montierten Schrauben verschrauben.
6. Durch die Löcher der Anhängerkupplung (Pos. B) und die originale Zugöse die
A
Schraube M10x100mm (Pos.14) verschrauben. Dabei die Unterlegscheiben
1
(Pos.11) und die Distanzhülsen (Pos. 15) verwenden.
7. Einen Teil in Größe von 80x20mm im unteren Teil der Stoßstange in ihrer Achse
15
ausschneiden.
8. Das Automatengestell (Pos.24) mit den Schrauben M12x25mm (Pos.13) und dem
11
Steckdosenhalter (Pos.3) verschrauben. Die Kupplungskugel gemäß der
Anbauanleitung der Anhängerkupplung mit dem schnell demontierten Aufsatz
anbringen.
9. Den Nachschalldämpfer und die Stoßstange montieren. Den Teppichboden
einlegen.
10. Alle Schrauben gemäß den Angaben in der Tabelle festziehen.
11. Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers
anschließen.
12. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
15
Anhängerkupplung ausbessern.
M6 - 11 Nm
M 12 - 87 Nm
Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.
Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.
Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen
und nachzuziehen.
Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
Drehmomente für Schrauben und Muttern 8.8:
M 8 - 25 Nm
M 14 - 138 Nm
ACHTUNG
M 10 - 50 Nm
M16 - 210 Nm
