MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
10
6
B
A C
5
10 9
Die Anhängekupplung
Fahrzeugtypen zugelassen: MITSUBISHI COLT, nur 5 Türer, ab Bj. 05.2004
bis 10.2008 und ab Bj. 11.2008, dient zum ziehen der Anhänger mit der
Gesamtlast von 1000 kg und der Kugelstützlast von max.50 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
A
C
7
8
1
3
2
(Katalognummer ist für
Z33)
Um die Anhängerkupplung zu montieren, braucht man die Stoßstange nicht zu
1.
demontieren.
Die Befestigung von der Stoßstange von unten abnehmen.
2.
Kleine Teile im unteren Teil der Stoßstange ausschneiden. (siehe Zeichnung 2).
3.
4
9
Die Vorrichtungen der Anhängerkupplung (Pos. 6 u. 7) am Längsträger an den
4.
originellen Stellen mit Hilfe von den Schrauben M10x35mm (Pos.10) durch die
Löcher (Pos. A u. B) leicht ziehen.
16
Die Vorrichtungen der Anhängerkupplung (Pos. 4 u. 5) durch die Löcher C mit
5.
Hilfe von den Schrauben M10x35mm leicht ziehen.
Die Tragarme der Anhängerkupplung (Pos.1) zwischen die Vorrichtungen (Pos. 4
6.
u. 5), während man die Stoßstange vorsichtig abbeugt, einschieben, mit Hilfe von
den mitgelieferten Schrauben M12x35mm (Pos.9) fixieren.
7. Die Kupplungskugel (Pos.2) und das Halteblech der Steckdosenplatte (Pos.3) mit
Hilfe von den mitgelieferten Schrauben M12x75mm (Pos.8) fixieren.
Alle Schrauben gemäß der Angaben in der Tabelle zudrehen.
8.
Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers
9.
anschließen.
10. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängerkupplung ausbessern.
folgende
 Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.
 Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.
 Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.
 Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
ausschneiden

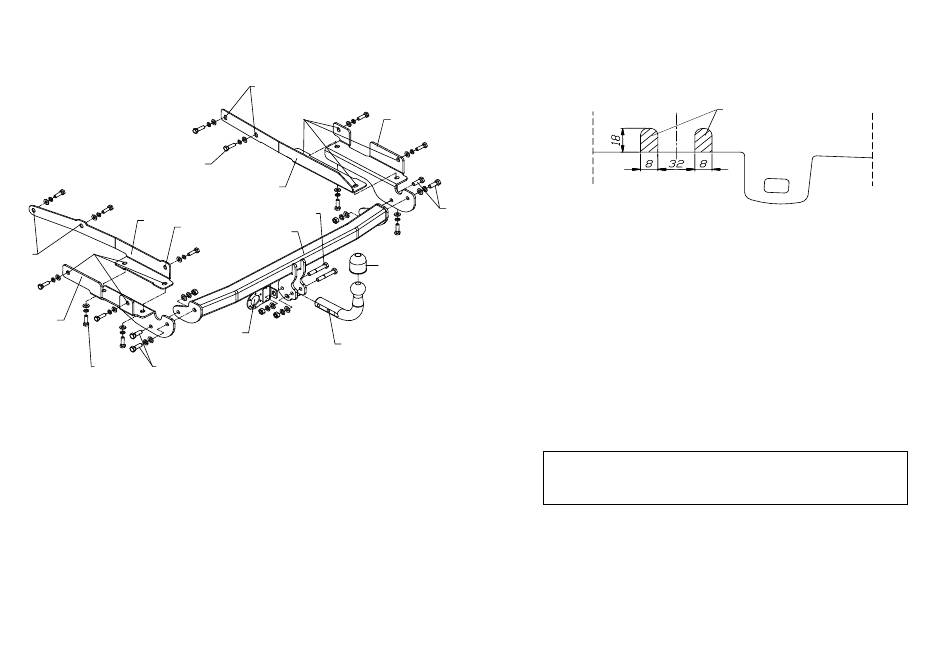

Zeichnung 2
Drehmomente für Schrauben und Muttern 8.8:
M6 - 11 Nm M 8 - 25 Nm
M 12 - 87 Nm M 14 - 138 Nm
ACHTUNG
M 10 - 50 Nm
M16 - 210 Nm
