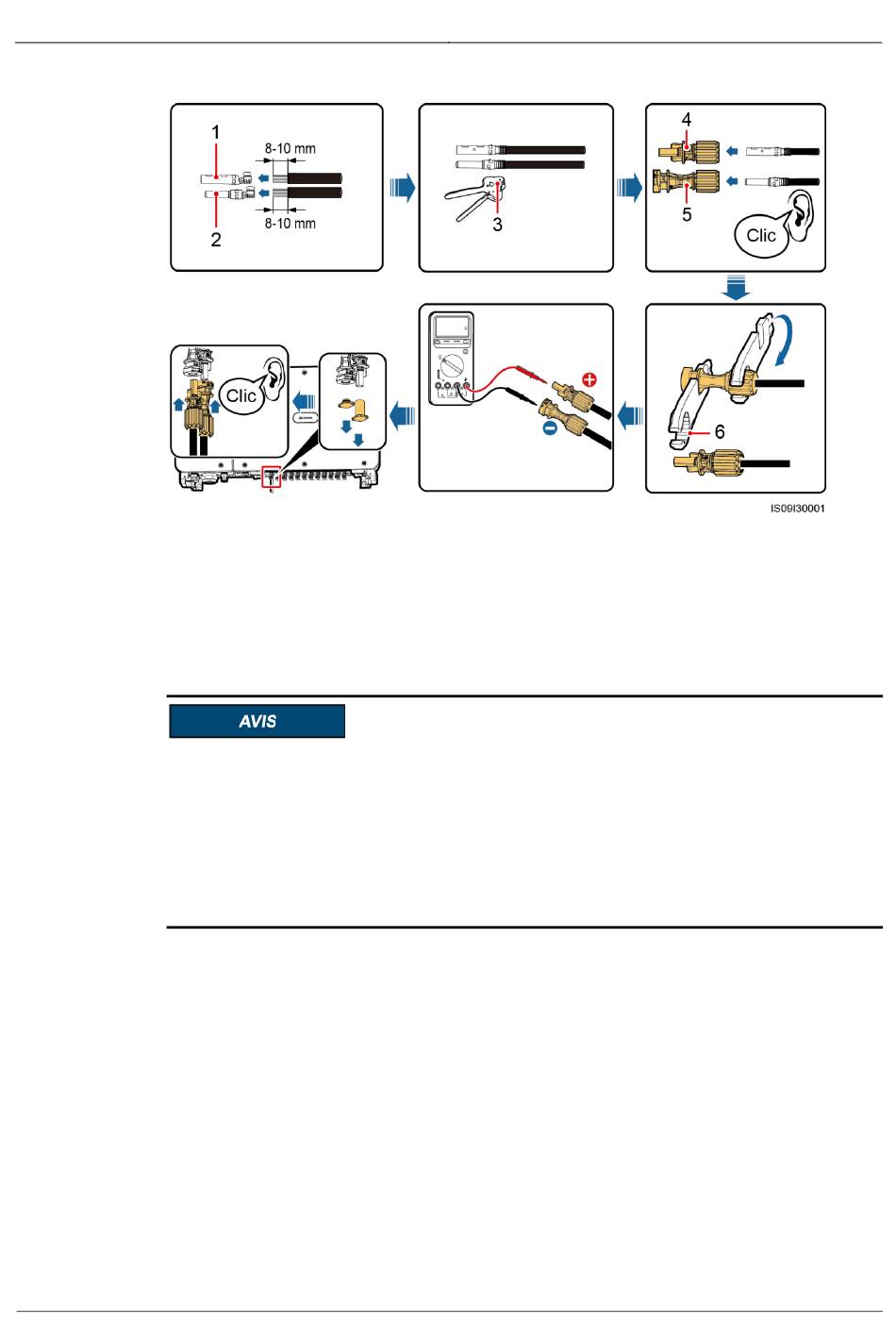

Figure 5-14 Installation du câ ble d'entré e d'alimentation CC
(1) Contact mé tallique positif
(femelle)
(4) Connecteur positif
Si le câ ble d'alimentation en entré e est connecté à l'envers alors que les commutateurs sont en
position ON, n'é teignez pas les commutateurs CC immé diatement et ne dé branchez pas les
connecteurs positif et né gatif. Le non-respect de cette consigne peut endommager l'appareil.
Les dommages qui seraient ainsi occasionné s à l'é quipement ne sont pas couverts par la
garantie. Attendez que l'é clairement é nergé tique diminue et que le courant de la branche PV
devienne infé rieur à 0,5 A. Éteignez ensuite les deux commutateurs CC et retirez les
connecteurs positif et né gatif. Corrigez la polarité de la branche avant de rebrancher cette
derniè re au SUN2000.
----Fin
5.8 Raccordement du câ ble de communication RS485


Édition 05 (2018-11-30)
Lorsque vous acheminez le câ ble de communication, sé parez-le des câ bles d'alimentation
pour é viter que les communications ne soient influencé es. Connectez la couche de
protection à la prise PE.
Connectez le câ ble de communication RS485 à un bloc de jonction (recommandé ) ou à
un port ré seau RJ45.
Copyright © Huawei Technologies Co., Ltd.
(2) Contact mé tallique
né gatif (mâ le)
(5) Connecteur né gatif
5 Raccordements é lectriques
(3) UTXTC0002
(Amphenol)
(6) UTXTWA001
(Amphenol)
