MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
B
8
6
1
16
3
2
7
Die Anhängekupplung
Fahrzeugtypen zugelassen: MERCEDES VANEO , ab Bj. 2002, dient zum
ziehen der Anhänger mit der Gesamtlast von 1200 kg und der Kugelstützlast von
max. 50 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
5
9
4
9
4
8
6
(Katalognummer D27) ist für

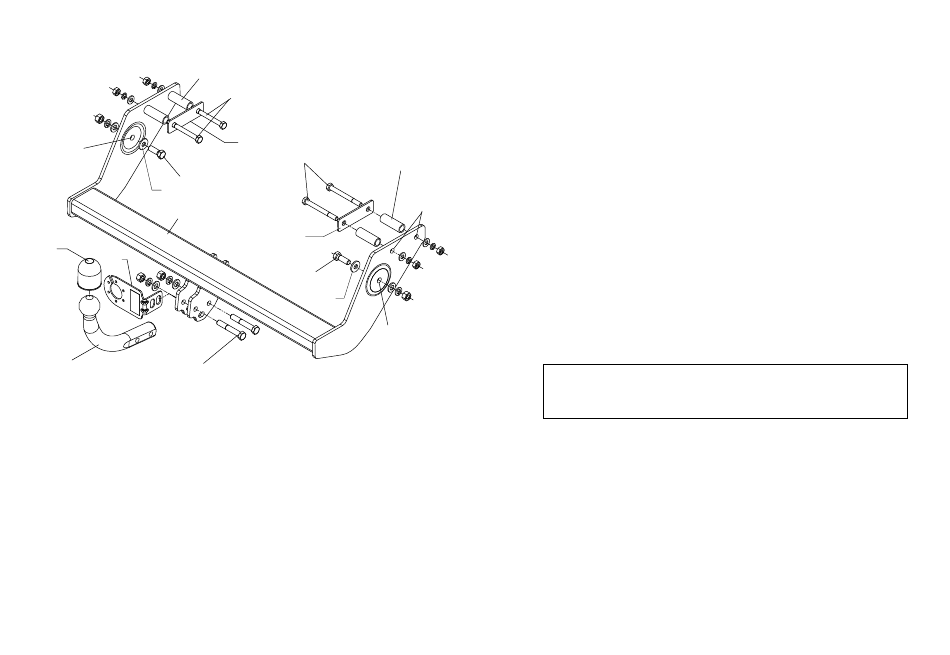

1. Das Ersatzrad wegnehmen.
2. Die Kunststoffverkleidung vom Fahrzeug von unten abschrauben.
3. Die Distanzhülsen L=62mm (Pos. 5) in die originalen Löcher
einschieben, dann die Tragarme der Anhängerkupplung (Pos.1) so
anlegen, dass sich die Löcher (Pos. A) mit den Löchern der
Distanzhülsen abdecken, dann mit den Schrauben M10x100 (Pos.9)
verschrauben.
4. Die Schrauben M12x35mm (Pos.8) durch die Löcher der
5
Anhängerkupplung (Pos. B) einsetzen und mit dem Längsträger, wie
auf der Zeichnung gezeigt, verschrauben.
5. Die Kupplungskugel (Pos.2) und den Steckdosenhalter (Pos.3) mit
A
den mitgelieferten Schrauben M12x75mm (Pos.7) an die
Anhängerkupplung verschrauben.
6. Alle Schrauben gemäß den Angaben in der Tabelle festziehen.
7. Die Elektroinstallation gemäß der Bedienungsanleitung des
Herstellers anschließen.
8. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängerkupplung ausbessern.
B
M6 - 11 Nm
M 12 - 87 Nm
folgende

Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.

Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.

Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.

Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
Drehmomente für Schrauben und Muttern 8.8:
M 8 - 25 Nm
M 14 - 138 Nm
ACHTUNG
M 10 - 50 Nm
M16 - 210 Nm
