MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
10
5
B
C
13
17
14
4
9
A
3
17
11
Die Anhängekupplung (Katalognummer P10A) ist für folgende
Fahrzeugtypen zugelassen: CITROEN XSARA, 3/5 Türer (N1), ab Bj. 04.1997
bis 03.2005, dient zum ziehen der Anhänger mit der Gesamtlast von 1300 kg und
der Kugelstützlast von max. 70 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
7
14
18
14
8
14
B
9
17
12

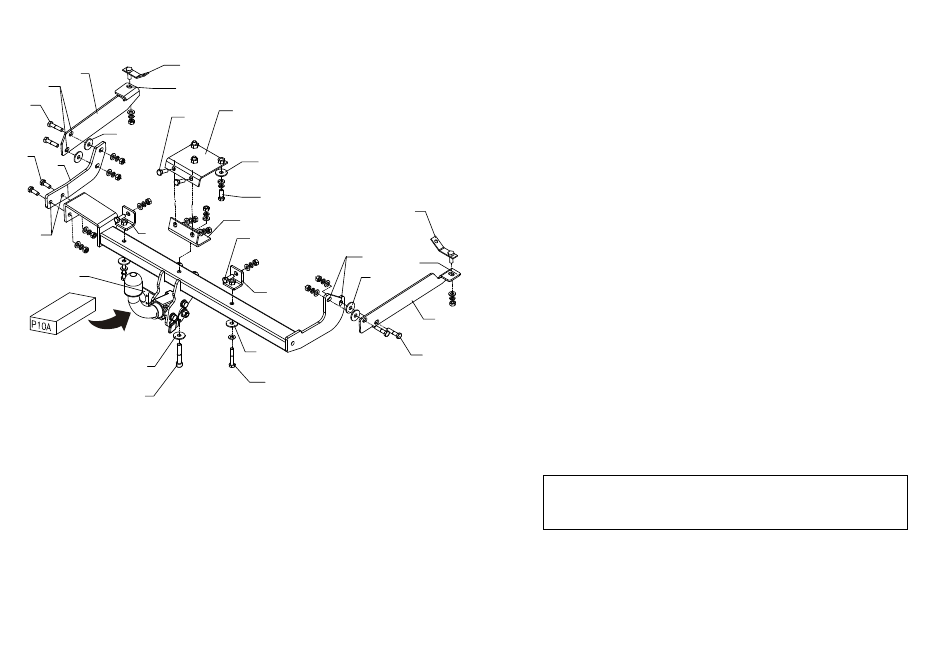

1. Den Teppichboden aus dem Kofferraum, zwei Kunststoffclips links und
rechts, sowie das Ersatzrad heraus nehmen.
2. Die Platte (Pos.7) von oben an den Querbalken mit den Schrauben
M10x30mm (Pos.14) anbringen.
3. Die Winkelhalter (Pos.9) mit den Schrauben M10x30mm (Pos.14)
verschraubenen.
4. Die untere Platte (Pos.8) an der vormontierten Vorrichtung (Pos.7) mit
zwei Schrauben M10x30mm (Pos.14) verschrauben.
5. Die Tragarme der Anhängerkupplung (Pos.1) an die vorbereiteten
Vorrichtungen (Pos. 7, 8, 9) anlegen und mit den Schrauben M10x70mm
(Pos.12) und M12x70mm (Pos.11) verschrauben.
6. Den linken Halter (Pos.4) an den Punkten (Pos.A) mit den Schrauben
10
M10x30mm (Pos.14) verschrauben.
7. Die Ausleger (Pos. 5 u. 6) an den Punkten (Pos.B) mit den Schrauben
M10x40mm (Pos.13) verschrauben. Dazu die Unterlegscheiben
ø35xø12x4mm (Pos.19) verwenden.
C
8. Die Kupplungskugel gemäß der Anbauanleitung der Anhängekupplung
17
mit dem schnelldemontierbaren Aufsatz anbringen. Den Steckdosenhalter
(Pos. 3) mit verschrauben.
6
9. Die Schrauben auf den Auslegern (Pos.10) an den Punkten (Pos.C)
verschrauben.
Achtung! Im Kofferraum links und rechts gibt es zwei
13
Verschlussscheiben, diese sind heraus zu nehmen und in den entstandenen
Löchern sind die Ausleger (Pos.10) einzuschieben.
10. Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers
anschließen.
11. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängerkupplung ausbessern.
 Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur Anbauabnahme
und zur Änderung der Fahrzeugpapiere zu beachten.

Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand mindestens der
Anhängerbreite entspricht, ausgestattet werden.
 Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.
 Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
Drehmomente für Schrauben und Muttern 8.8:
M6 - 11 Nm M 8 - 25 Nm
M 12 - 87 Nm M 14 - 138 Nm
ACHTUNG
M 10 - 50 Nm
M16 - 210 Nm
