Annexe - Z

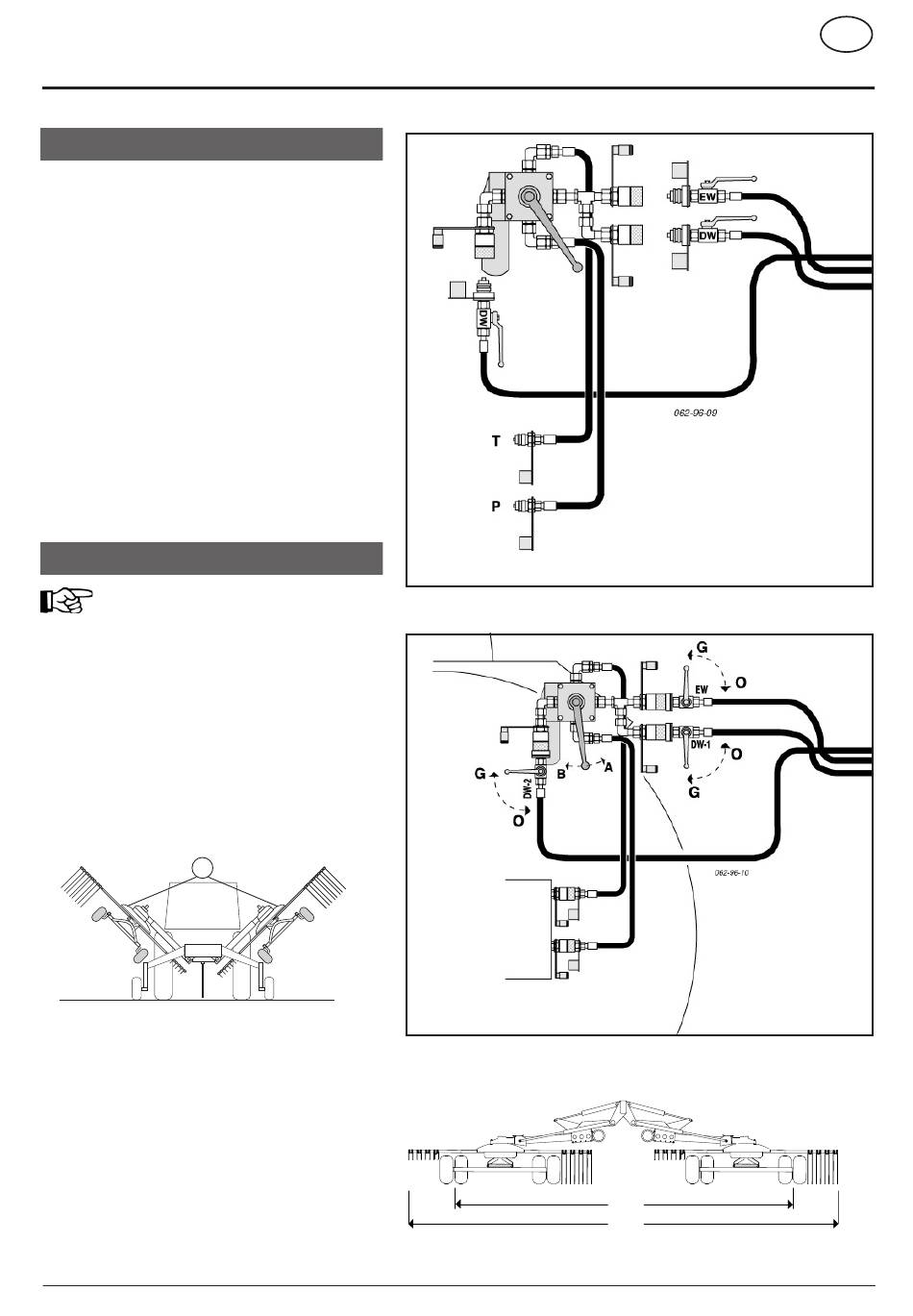

Prise hydraulique simple effet

• Le bloc hydraulique supplémentaire peut être utilisé quand
le tracteur ne dispose que d´une prise hydraulique simple
effet (option).
- I l p e r m e t d e c h o i s i r c h a q u e f o n c t i o n
individuellement.
Branchement des flexibles sur le bloc
hydraulique
- Le branchement ne peut se faire que si la vanne d´arrêt
est fermée (Pos. G) .
EW = circuit simple effet.
DW = circuit double effet.
P = tuyau de pression
T = tuyau de retour

Utilisation

L´utilisation se fait comme décrite dans
les chapitres "Position travail" et "Position
transport".
Il faut en plus observer les points suivants:
Relever les deux rotors (H1).
• Vanne simple effet "EW" ouverte (Pos. O)
• Les deux vannes "DW-1, DW-2" sont fermées (Pos.
G)
• Mettre le levier du distributeur en position "A"
H1
TD 50/96/17
Modifier la largeur de travail (A1 - A2)
• L e s d e u x v a n n e s
ouvertes (Pos. O)
• La vanne simple effet "EW" est fermée (Pos. G)
• Mettre le levier du distributeur en position "A" ou "B"
pour
- allonger ou raccourcir le vérin hydraulique.
9600-F ZUS. STEUERBL. / ANHANG (289)
" D W - 1 , D W - 2 " s o n t
Bloc hydraulique pour tracteur avec
prise hydraulique simple effet
- Z24 -
TD 44/94/15
A1
A2
