Fonction
Désignation
Résistance
W
(Ohmmètre)
de 2KΩ à 2M
Diode
Continuité avec
buzzer
4. ENTRETIEN
Quand le symbole
apparaît vous devez remplacer la pile par une nouvelle.
1. Mettez le sélecteur sur Off
2. Dévissez les 2 vis à l'arrière du testeur
3. Ouvrez et remplacez la pile dans la zone correspondante par une pile de même type
4. Revissez
Le fusible a rarement besoin d'être remplacé et ne fond pratiquement que par suite d'une erreur d'utilisation.
Pour son remplacement, suivez les mêmes instructions que pour le changement de la pile.
5. SPÉCIFICATIONS TECHNIQUES
Modèle n°M300
- Indication de dépassement : affichage "1"
- Température pour le fonctionnement : 23+/-5C°, moins de 75% d'humidité
- Pile A23 12V fournie
- Fusible de protection : 250mA 250V - 5x20mm
- Dimensions et Poids : 30x70x123mm / 110gr (avec la pile)
- Niveau de sécurité : 250V CAT II
Produit importé par TIBELEC 6 rue du Haut de Sainghin CRT4 59262 SAINGHIN EN MELANTOIS
6. CONDITIONS DE GARANTIE
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs spécifications toutes modifications liées à l'évolution
technique (décret du 24-03-1978). Si vous relevez un défaut de fabrication ou un mauvais fonctionnement, sachez que ce produit est garanti 1 an outre l'application
de la garantie légale pour défauts et vices cachés par les articles 1641 à 1648 du code civil.
Le matériel défectueux sous garantie doit être retourné au magasin où vous l'avez acheté.
Cette garantie commence à compter de la date d'achat, le ticket de caisse (avec prix et date) faisant foi.
La responsabilité de Tibelec est limitée à la qualité de ses produits. Avant tout usage, l'acheteur est tenu de prendre connaissance des normes et réglements de
sécurité de chaque article. Au titre de cette garantie, la seule obligation incombant à Tibelec sera, à son choix, le remplacement gratuit ou la réparation du produit ou
de l'élément reconnu défectueux par ses services sauf si ce mode de dédommagement s'avère impossible ou disproportionné. La garantie de Tibelec est expressément
limitée au montant HT de la commande de l'acheteur, tous chefs de préjudices confondus.
La garantie ne s'applique pas dans les cas suivants :
· Détériorations résultant d'un bris par chute du produit et des accessoires en verre, en matière plastique, ou caoutchouc, etc...
· Détériorations résultant d'une mauvaise utilisation du produit ; non respect des règles et prescriptions d'utilisation,
· Utilisation sous tension non conforme (survoltage), erreur d'emploi (utilisation anormale) ou utilisation professionnelle ou intensive du produit.
· Tentative de réparation ou réparation effectuée par une personne non habilitée à le faire ou modification apportée à l'appareil par l'utilisateur.
· Remplacement des consommables tels piles etc... nécessaires à l'utilisation de ce produit. Le remplacement des consommables est à votre charge.
Faites un geste pour l'environnement et contribuez à la préservation des ressources naturelles et à la protection de la santé humaine. Veillez à respecter la
réglementation locale relative à l'élimination des matériaux d'emballage, des batteries épuisées et des anciens appareils ou équipements électriques et électro-
niques (présence de substances dangereuses), et encouragez leur recyclage. Le symbole de la poubelle barrée sert à la promotion du recyclage et de l'éli-
mination correcte des déchets. Lorsque votre appareil arrive en fin de vie, vous ne devez pas l'éliminer avec les déchets domestiques, merci de ne pas le
jeter dans une poubelle ou dans les ordures ménagères. Il doit être remis à un point de collecte approprié pour le traitement, la valorisation, le recyclage des
déchets ou rapportez-le à votre détaillant. Les nouveaux règlements européens obligent les détaillants et les centres de recyclage à récupérer les anciens
appareils d'équipement électriques et électroniques. (cf la directive DEEE -Déchets d'équipement électriques et électroniques- Août 2005)
Exemple de situation
pointe test
rouge
~
Ω
V
A
V
V
2
KΩ
W
V
20
KΩ
VKΩ
200
mA
250
V
OFF
2000
KΩ
+
250V
~
MAX
CAT II
!
200mA
250V MAX
-
pointe test
rouge
~
Ω
V
A
V
V
2
KΩ
V
20
KΩ
VKΩ
200
mA
250
V
OFF
2000
KΩ
+
250V
~
MAX
CAT II
!
200mA
250V MAX
-
pointe test
rouge
~
Ω
V
A
V
V
2
KΩ
V
20
KΩ
VKΩ
200
mA
250
V
OFF
2000
KΩ
+
250V
~
MAX
CAT II
!
200mA
250V MAX
-

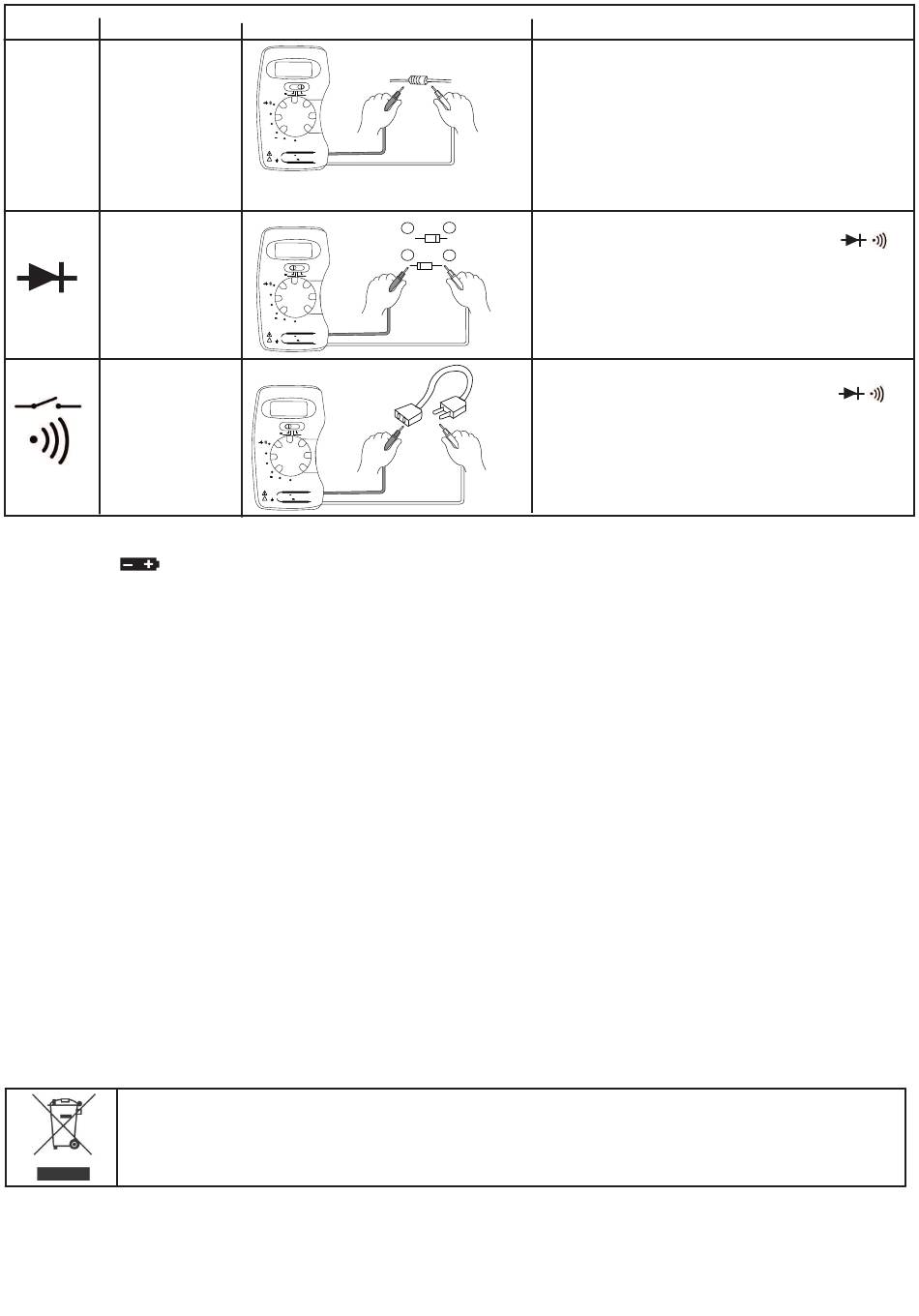

1. Mettez le sélecteur de fonction sur la position
