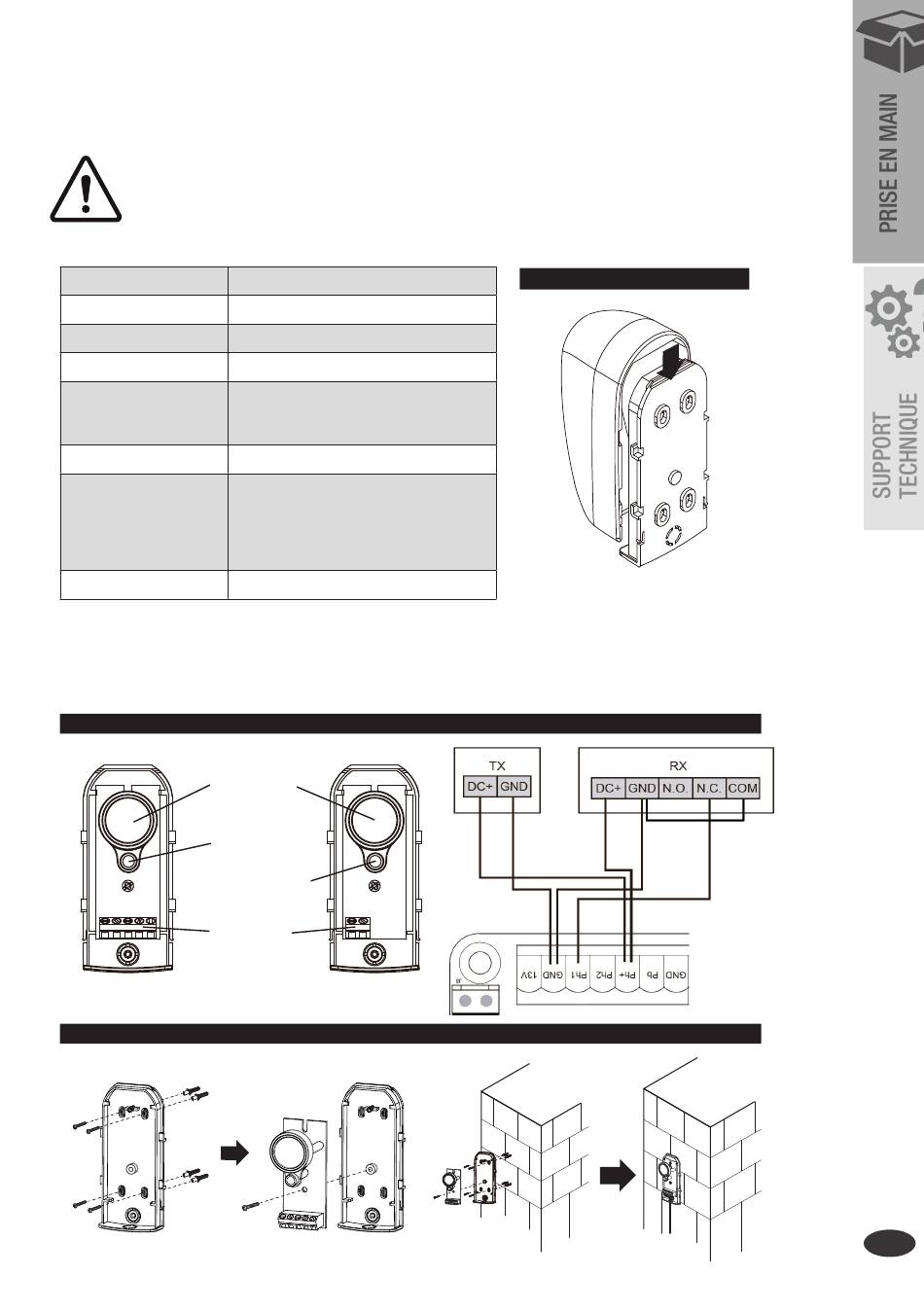

3.7 GUIDE DE L'INSTALLATION DES CELLULES PHOTOELECTRIQUES

Les cellules photoélectriques sont des dispositifs de sécurité pour contrôler les portails automatiques. EIles sont
composées d'un émetteur et d'un récepteur avec couvercle contre les projections d'eau et la pluie. Elles se
déclenchent lorsqu'elles captent des obstacles dans l'alignement des faisceaux.
Dans le réglage usine les photocellules ne sont pas activées (Mettre H-1 sur le réglage H).
Caractéristiques techniques :
Méthode de détection
Écartement max.
Tension d'entrée
Temps de réponse
Indicateur de
fonctionnement
Méthode de sortie
Consommation
d'alimentation Max
Indice de protection
Installation:
Veuillez trouver le raccordement des fils des Photocellules.
RX
RX
IM_0471-0001_V01-270120
Infrarouge
20 m
AC/DC 12~24V
100 ms
LED Rouge (RX) : ON (lorsque le
faisceau infrarouge est interrompu),
LED Vert (TX) : ON
Sortie à relais
TX : 35 mA / Rx: 38 mA (lorsque le
faisceau est aligné normalement);
TX : 35 mA / Rx: 20 mA (lorsque le
faisceau est interrompu)
IP54
Cellules
Indicateur
Alignement
Faisceau
Indicateur
Courant
LED
Bornes
TX
d'alimentation
TX
Schéma 4(3)
Schéma 4(3)
Schéma 4(1)
TX
DC+ GND
DC+ GND N.O. N.C. COM
TX
DC+ GND
DC+ GND N.O. N.C. COM
RX
RX
