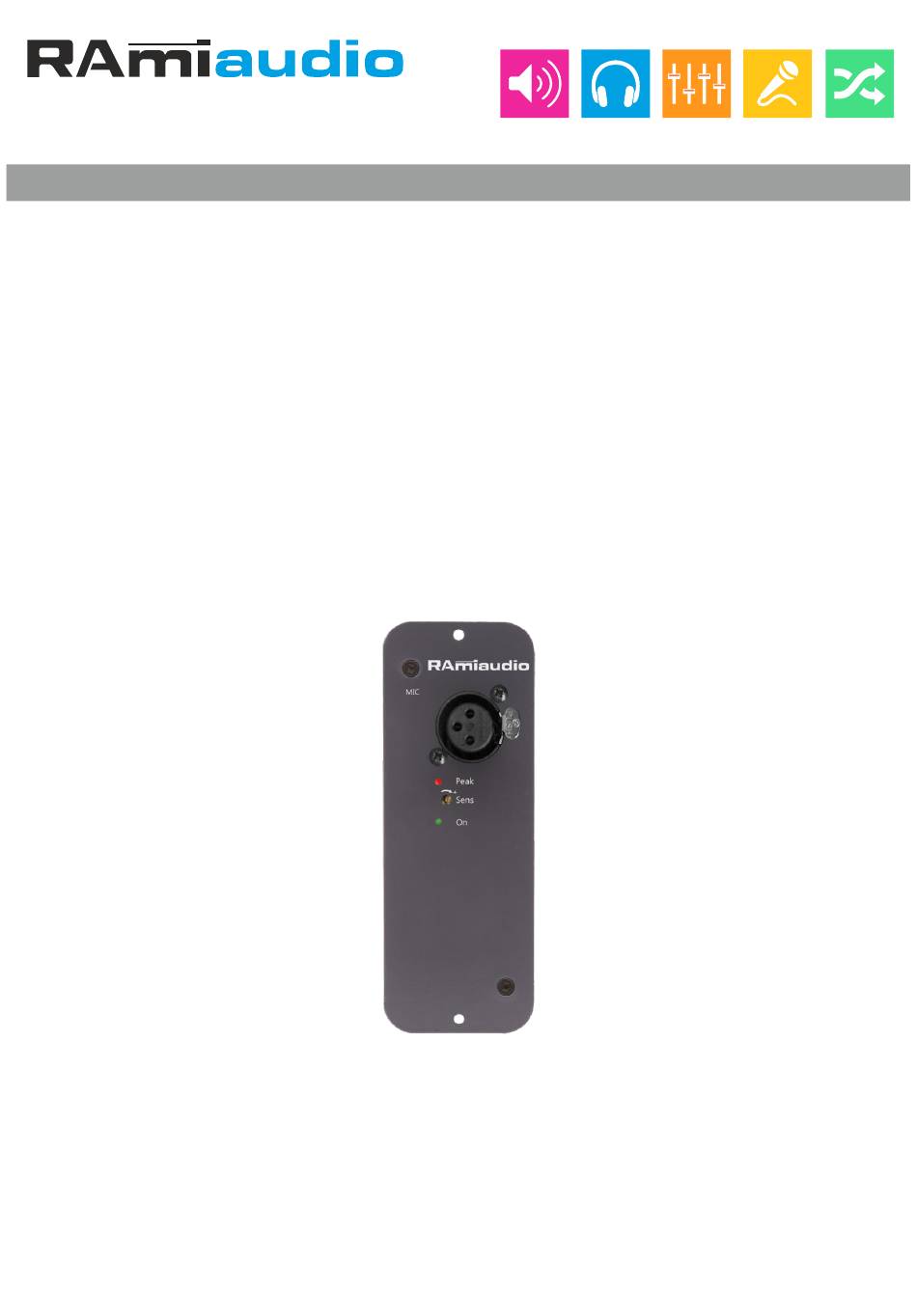

- Page 1 AUDIO VIDEO PROFESSIONNEL WWW.RAMIAUDIO.COM PMI103 Préamplificateur Micro RJ45 Analogique Analog RJ45 Microphone Preamplifier Manuel Utilisateur User’s Manual...
- Page 2 SOMMAIRE [ Description................[ Utilisation................[ Synoptique................[ Face avant................[ Face arrière................[ Câblage.................. [ Caractéristiques..............[ Informations................SUMMARY [ English................... Rami PMI103...
- Page 3 Intégration d'une alimentation fantôme pour l'utilisation de micros statiques. Ÿ UTILISATION Très compact, le PMI103 trouvera naturellement sa place, encastré par exemple dans les tables des studios "SPEAK", où de nombreux micros sont nécessaires pour les débats ou interviews... SYNOPTIQUE...
- Page 4 24V (200mA) Entrée modulation RJ45 permettant la connexion d'un deuxième PMI303. L'alimentation est assurée par le câble RJ45 via le premier PMI103. Voir les schémas de branchement page 6. Sortie modulation RJ45 symétrique gauche et droite au standard international. L'alimentation peut être assurée par ce connecteur Sortie iliaire symétrique sur Jack 6.35 mm.
- Page 5 RJ45 grâce aux cavaliers en interne. Voir le détail de câblage ci-dessous. Alimentation "PHANTOM" Départ L ou R R et L sur ON Exemple : R sur OFF L sur ON * Réglage usine Circuit PMI103 Rami PMI103...
- Page 6 DC supply 24V (200mA) 24V (200mA) Le PMI103 B est alimenté en 24V par le cordon RJ45 de liaison vers le PMI103 A . Ce câblage permet de faire transiter deux modulations micro au niveau ligne dans le cordon RJ45 vers la...
- Page 7 Dimensions d'encastrement 44 mm x 118 mm 40 mm 52 mm Si vous manquez d'espace sous le plateau, utilisez des cordons avec les RJ45 coudées Les cordons existent en 0.5m, 1 m et 2 m en cat 6. Rami PMI103...
- Page 8 Eviter l'exposition à de trop fortes températures. Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité. Le PMI103 est conforme aux normes suivantes : EN60065, EN55013, EN55020, EN60555-2 et EN60555-3 d'après les dispositions de la directive 73/23/EEC, 89/336/EEC et 93/68/EEC.
- Page 9 SUMMARY [ Description................[ Application................[ Block diagram................ [ Front panel................[ Rear panel................[ Wiring................... [ Specifications................. [ Informations................Rami PMI103...
- Page 10 Integration of phantom power for using static microphones. Ÿ APPLICATION Very compact, the PMI103 will naturally find its place, embedded for example in the tables of the "SPEAK" studios, where many microphones are needed for debates or interviews... BLOCK DIAGRAM...
- Page 11 24V (200mA) RJ45 modulation input allowing the connection of a second PMI303. Power is supplied by the RJ45 cable via the first PMI103. See the connection diagrams on page 13. Left and right balanced RJ45 modulation output to international standard.
- Page 12 The audio signal from the microphone is mono, but it can be assigned to the left, right or left and right channels of the RJ45 via the internal jumpers. See wiring details below. Power supply "PHANTOM" OUTPUT L or R R & L: ON Example : R: OFF L: ON * Factory setting PMI103 Board Rami PMI103...
- Page 13 DC supply 24V (200mA) 24V (200mA) The PMI103 B is supplied with 24V by the RJ45 cable to the PMI103 A . This wiring allows two mic modulations (at line level) to be transmitted through the RJ45 cable to the RJ45 P.Supply...
- Page 14 Built-in dimensions 44 mm x 118 mm 40 mm 52 mm If there is not enough space under the table top, use cords with the RJ45 bent. This cables are available in 0.5m, 1m and 2m in cat 6. Rami PMI103...
- Page 15 INFORMATIONS Warning Never open the case without disconnecting mains Avoid high temperature exposure. Never expose the equipment to rain, snow or moisture. PMI103 complies with : EN60065, EN55013, EN55020, EN60555-2 and EN60555-3, according to 73/23/EEC, 89/336/EEC and 93/68/EEC. Rami PMI103...
