CDVI V1SR Mode D'emploi

PRÉSENTATION DU PRODUIT
Signalisation état de verrouillage par contact relais
Montage en applique
Résistance à la corrosion
Filins de sécurité
Livrée avec contre-plaque
Pas d'usure mécanique
Facilité d'installation
Préconisée en intérieur
Libère instantanément l'accès en cas de coupure de courant
Force de rétention : 180 kg
Varistance incorporée : protection électronique
intégrée contre l'effet de self
Dimensions (L x l x P) : 166 x 34,5 x 21mm
Dimensions contre-plaque (L x l x P) : 130 x 32 x 9mm
Alimentation : 12/24V dc
Consommation : 12 V DC = 600 mA
24 V DC = 300 mA
DEEE & RoHS
Certification CE
IP42
ÉLÉMENTS INCLUS
Ventouse saillie Contre-plaque
1 1
Rondelle Rondelle
acier caoutchouc
2 1
RACCORDEMENTS
Réglage usine 12 V DC
Fils Correspondance
Rouge + 12 ou 24V dc
Blanc -
Jaune NC Normalement fermé
Bleu C
Orange NO Normalement ouvert
Le signal NO/NC ne commute que lorsque la porte
est fermée et sous tension.
NOTE IMPORTANTE
Vérifier la position du cavalier avant de brancher
la ventouse au courant d'entrée. Une position
incorrecte peut endommager la ventouse. Ce type
de dommage n'est pas couvert par la garantie.
Toutes les informations mentionnées à titre indicatif sur le présent document (photos, dessins, caractéristiques techniques et dimensions) peuvent varier et sont susceptibles de modifications sans notification préalable.
Manufacturing Access Control since 1985
166
166
130x32x9mm
130
Plaque de Filin de
Goupille 5x16 Vis bois 3,5x25
montage sécurité
1 2
Vis M5x35 Vis 4,8x16 Écrou borgne
1 2
Cavaliers de sélection de tension
- 0 V
COM
12V DC
Alimentations préconisées
ADC335
V1SR

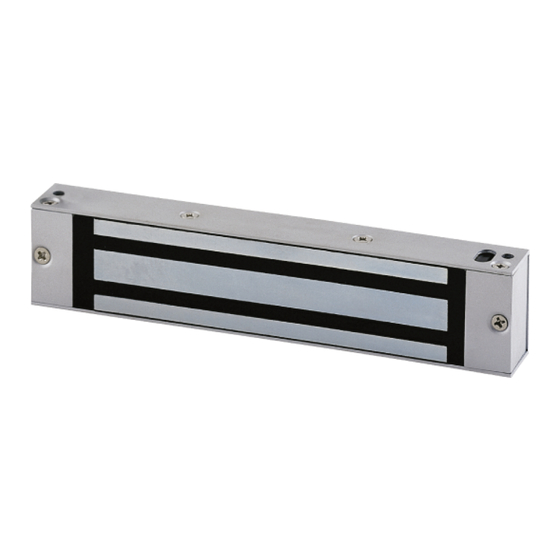

Ventouse électromagnétique applique 180 kg
INSTALLATION
166x20x4mm
166x34,5x21mm
Goupille
Écrou borgne
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
F0526000005-A
C.A. :
Electro Magnetic Lock - 180kg
Material : Aluminium
DWG.: A. Broustal
2 8
Notice
1 1
24V DC
BS60
G0301FR1036V01
Plaque de montage
Vis M5
Contre-plaque
Rondelle acier
Rondelle caoutchouc
RECOMMANDATIONS DE MONTAGE
V1SR
General tolerance: ± 0.2 Surface condition: Ra 3,2
3
) :
Vol. (mm Weight (g) :
Contre-plaque
- Il est vital de fixer solidement la ventouse et la
contreplaque sur leurs supports.
- La ventouse et la contre-plaque doivent être
impérativement alignées.
- La contre-plaque doit être montée "flottante"
autour de la vis centrale de montage pour
compenser un mauvais alignement de la porte.
Filins de sécurité
(fixations sur ventouse et bâti)
Les filins de sécurité
La ventouse électromagnétique subit tout au long
de sa vie une accumulation de chocs répétés et de
sollicitations aux niveaux des points de fixation sur
le dormant, fréquences d'ouvertures/fermetures,
(tentative d'ouverture porte verrouillée et tentatives
de vandalisme) ce qui peut générer sa désolidarisation
du support au moment de l'ouverture. Afin de pallier
au risque de chute du bloc ventouse, installer les deux
filins de sécurité fournis pour garantir la sécurité des
utilisateurs (voir schéma ci-dessus).
