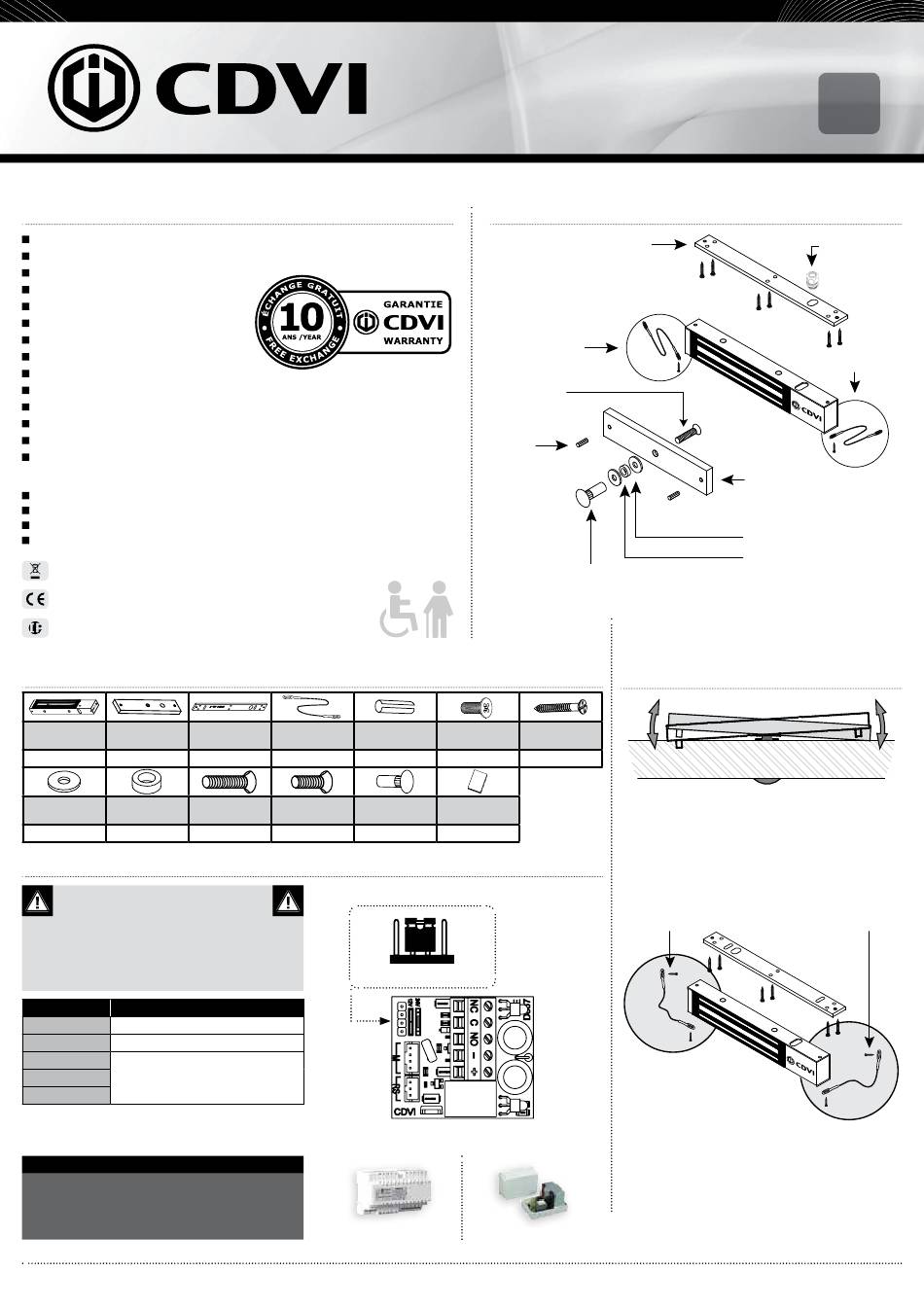

CDVI V5SR Mode D'emploi page 2

PRÉSENTATION DU PRODUIT
NFS 61-937 - PV n° SD 18 00 59
Signalisation état de verrouillage par contact relais
Montage en applique
Résistance à la corrosion
Filins de sécurité
Livrée avec contre-plaque
Pas d'usure mécanique
Facilité d'installation
Préconisée en intérieur
Libère instantanément l'accès en cas de coupure de courant
Force de rétention : 500 kg
Pas de magnétisme résiduel
Signalisation visuelle (Bleu = Fermé ; Vert = Ouvert)
Varistance incorporée : protection électronique
intégrée contre l'effet de self
Dimensions (L x l x P) : 272 x 66 x 40 mm
Dimensions contre-plaque (L x l x P) : 185 x 60 x 12mm
Alimentation : 24V DC
Consommation : 290mA
DEEE & RoHS
Les V5SR avec signalisation sont adaptées
Certification CE
à la nouvelle réglementation relative aux
IP42
ÉLÉMENTS INCLUS
Ventouse saillie Contre-plaque
1 1
Rondelle Rondelle
acier caoutchouc
2 1
RACCORDEMENTS
Réglage usine 12 V DC
La conformité NF S 61-937 exige une alimenta-
tion en +24 V DC et l'utilisation d'un presse-étoupe
pour le trou de passage du câble d'alimentation.
Le presse-étoupe peut être fourni avec la ré-
férence L3L4NFS.
Bornier Correspondance
+ 24V DC
-
- 0 V
NO
Ne pas utiliser.
C
Signal de confort
NC
Le signal NO/NC commute que lorsque la porte
est fermée et la ventouse est sous tension.
Le contact NC est alors actif.
NOTE IMPORTANTE
Vérifier la position du cavalier avant de brancher
Specifications :
la ventouse à la tension d'entrée. Une position
- Epoxy 1,6mm
incorrecte peut endommager la ventouse. Ce type
- Class 4
de dommage n'est pas couvert par la garantie.
- PCBoard with 4 layers
- Metallized holes
- Cooper 35µm for all layers
- Chemical finishing Nickel/Gold
Toutes les informations mentionnées à titre indicatif sur le présent document (photos, dessins, caractéristiques techniques et dimensions) peuvent varier et sont susceptibles de modifications sans notification préalable.
(Nickel 5µm ; Gold 0,05 µm)
Manufacturing Access Control since 1985
personnes à mobilité réduite.
Plaque de Filin de
Goupille 5x16
montage sécurité
1 2
2,5
Vis M8x35 Vis M8x25 Écrou borgne
1 1
Cavaliers de sélection de tension
Alimentations préconisées
ARD24
V5SR
Ventouse électromagnétique applique 500 kg
(Usage en système de sécurité incendie)
INSTALLATION
Plaque de montage
Filin de sécurité
Vis M8
Goupille
Écrou borgne
12 round chips 2mm
for the tester pins
Vis 4X10 Vis bois 4x25
2 1 6
Notice
1 1
3
24V DC
3,05 18,10
BS24
G0301FR1025V01
Contre-plaque
Rondelle acier
Rondelle caoutchouc
RECOMMANDATIONS DE MONTAGE
Contre-plaque
- Il est vital de fixer solidement la ventouse et la
contreplaque sur leurs supports.
- La ventouse et la contre-plaque doivent être
impérativement alignées.
- La contre-plaque doit être montée "flottante"
autour de la vis centrale de montage pour
compenser un mauvais alignement de la porte.
Filins de sécurité
(fixations sur ventouse et bâti)
Les filins de sécurité
La ventouse électromagnétique subit tout au long
de sa vie une accumulation de chocs répétés et de
sollicitations aux niveaux des points de fixation sur
le dormant, fréquences d'ouvertures/fermetures,
(tentative d'ouverture porte verrouillée et tentatives
de vandalisme) ce qui peut générer sa désolidarisation
du support au moment de l'ouverture. Afin de pallier
au risque de chute du bloc ventouse, installer les deux
filins de sécurité fournis pour garantir la sécurité des
utilisateurs (voir schéma ci-dessus).
FR
Presse-étoupe
(si utilisation
conforme
NF S 61-937)
Filin de sécurité
