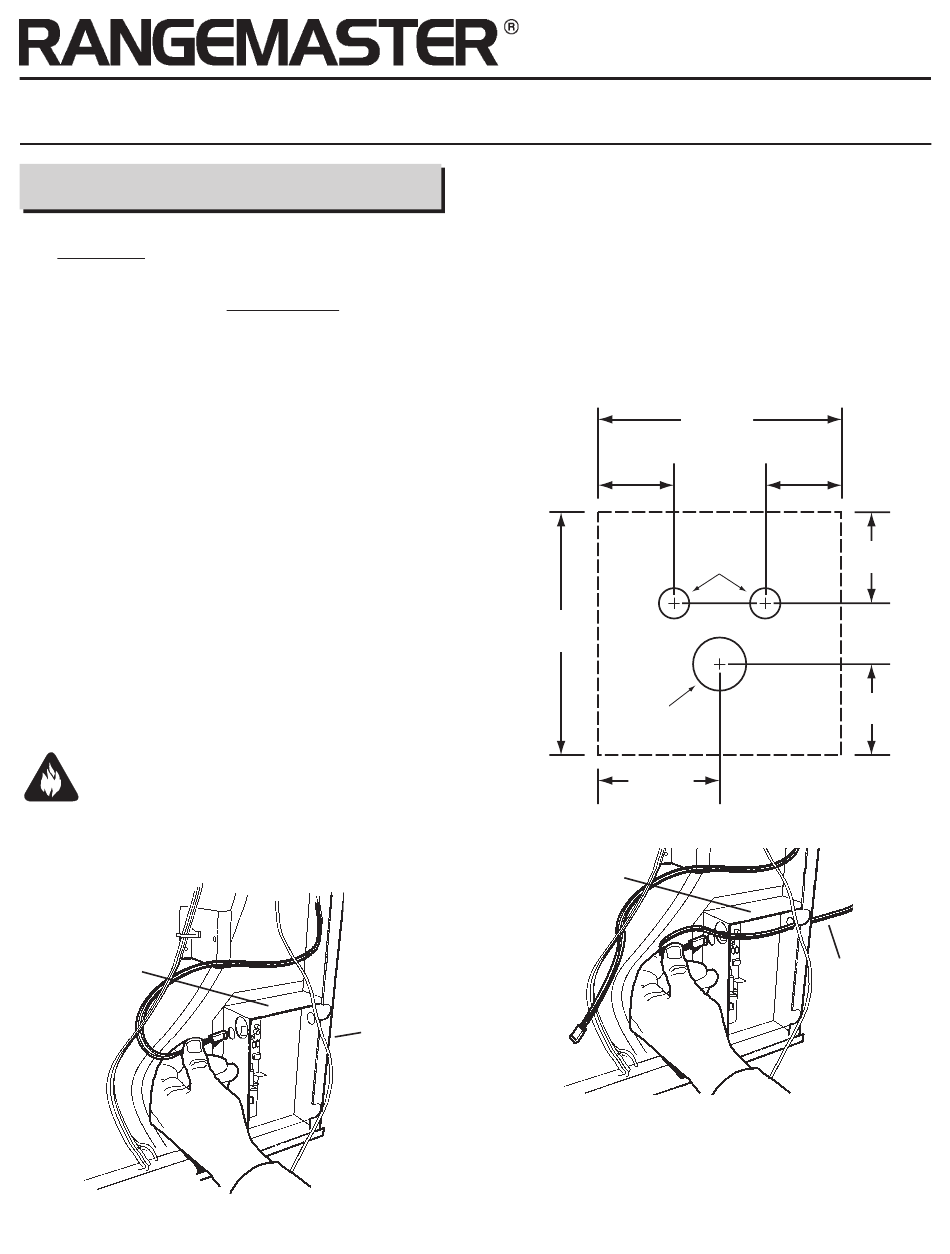

INSTALLATION DE LA TÉLÉCOMMANDE HAUT/BAS (FACULTATIF)
Tous les modèles
Quand utiliser la télécommande HAUT/BAS
Vous devez utiliser la télécommande HAUT/BAS si votre surface
de cuisson comporte un brûleur situé à moins de 10 cm (4") du
bouton HAUT/BAS de la cheminée d'évacuation.
La télécommande HAUT/BAS peut être utilisée par commodité
pour actionner le mouvement HAUT/BAS de la cheminée (même
si les brûleurs sont situés à plus de 10 cm (4") du bouton HAUT/
BAS de la cheminée d'évacuation).
Comment utiliser la télécommande HAUT/BAS
Ne placez pas la télécommande à un endroit où elle pourrait
gêner les travaux culinaires, là où vous déposez des chaudrons
chauds ou à un endroit où des liquides chauds risquent de
l'éclabousser.
La télécommande HAUT/BAS désactive la fonction HAUT/BAS
du bouton HAUT/BAS de la cheminée d'évacuation.
Installation
1. À l'aide du gabarit de droite, disposez les 3 trous sur le
comptoir de cuisine. Marquez les centres des trois trous à
percer.
2. Percez soigneusement les trous au travers du comptoir.
Prenez garde de ne pas abîmer ou écailler la surface lors du
perçage.
3. Sortez la télécommande du sachet de plastique. Alignez la
télécommande avec les trois trous en vous assurant qu'elle
est parallèle avec le devant du comptoir.
4. Sortez du sachet les deux écrous à oreilles en nylon et vissez-
les sur les deux tiges filetées de la télécommande, sous le
comptoir. Ne les serrez qu'à la main.
AVERTISSEMENT : Pour réduire les risques de brûlure
et éviter d'incendier vos vêtements en étendant la main
au-dessus des brûleurs, la télécommande doit être
posée à au moins 10 cm (4") de tout brûleur.
5. Retirez le ventilateur, les canaux de bride, et la couverture de
moteur à engrenages de ventilateur encastré (voyez
"Préparation de la Hotte" à la page 31). Retirez le grand
panneau pour exposer le câblage de la ventilateur encastré.
CADRE DE
CÂBLAGE
6. Au coin droit inférieur du ventilateur encastré, débranchez le
câble du côté gauche de la boîte de câblage.
ABAISSEZ
LE BON
CÔTÉ DU
VENTILATEUR
ENCASTRÉ
PLANCHER
DE COFFRET
Ventilateurs séries de créateur
1,59 CM
. 25
(5/8")
TROUS DE
.250
(0,250 PO)
H
5,1 CM
2.000
(2")
.
TROUS
DE 11,13
A.
MM
(0,438")
H
1.000
2,54 CM
(1")
COUPER SUR LA LIGNE POINTILLÉE
CADRE DE
CÂBLAGE
7. Enlevez le câble de la télécommande du sachet en plastique et
branchez-l'au dos de la commande de dessous le comptoir.
Exécutez le câble par le module au coin droit inférieur de la
ventilateur encastré et par les trous de dégagement dans le côté
de la ventiateur encastré et cadre de câblage. Branchez le câble
à la prise de carte, comme montré.
8. Poussez le câble excessif à l'écart, fixez le câble ainsi il n'est pas
endommagé par des articles stockés dans le coffret, et rassemblez
ventilateur encastré.
Downdraft Ventilators
encastrés de conception
2.000
5,1 CM
(2")
1,59 CM
. 25
(5/8")
A.
6,35 MM
1,91 CM
. 50
S
(3/4")
1,91 CM
. 50
(3/4")
CÂBLE DE LA
TÉLÉCOM-
MANDE
Page 35
