8. Configurez les ports série à l'aide du menu SERIAL, comme décrit dans le manuel technique de l'indicateur.
L'indicateur reconnaît automatiquement toutes les cartes en option installées à sa mise sous tension. Aucune
configuration matérielle particulière n'est requise pour identifier la nouvelle carte du système.
Pour l'indicateur
920i
configurée comme ports série 5 et 6 ; une carte installée au niveau du connecteur J6 est configurée en tant que ports
7 et 8. Pour les indicateurs
Caractéristiques
Canaux série
Le canal A prend en charge les signaux RS-232, 20 mA, ou RS-485 ; le canal B prend en charge les
signaux RS-232 ou 20 mA
Type série
Compatible avec les spécifications RS-232, RS-422 et RS-485
Débit en bauds
300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200
Remarque : Le débit en bauds maximum pour les ports des cartes d'extension série (numéro de port supérieur à 8) est 19200.
Protection d'entrée
Protection contre les courts-circuits, suppression de surtension transitoire 300 W
Protection contre les DES, les TER (transitoires électriques rapides), les effets de la foudre et les transitoires
générées par le système, conformément aux normes CEI 60001-4-2, 60001-4-4 et 60001-4-5, aux normes
européennes EN 50082 et EN 61000-4
U.S. 800-472-6703 • Canada/Mexico 800-321-6703 • International 715-234-9171 • Europe +31 (0)26 472 1319
mars 20, 2020
J2
1
2

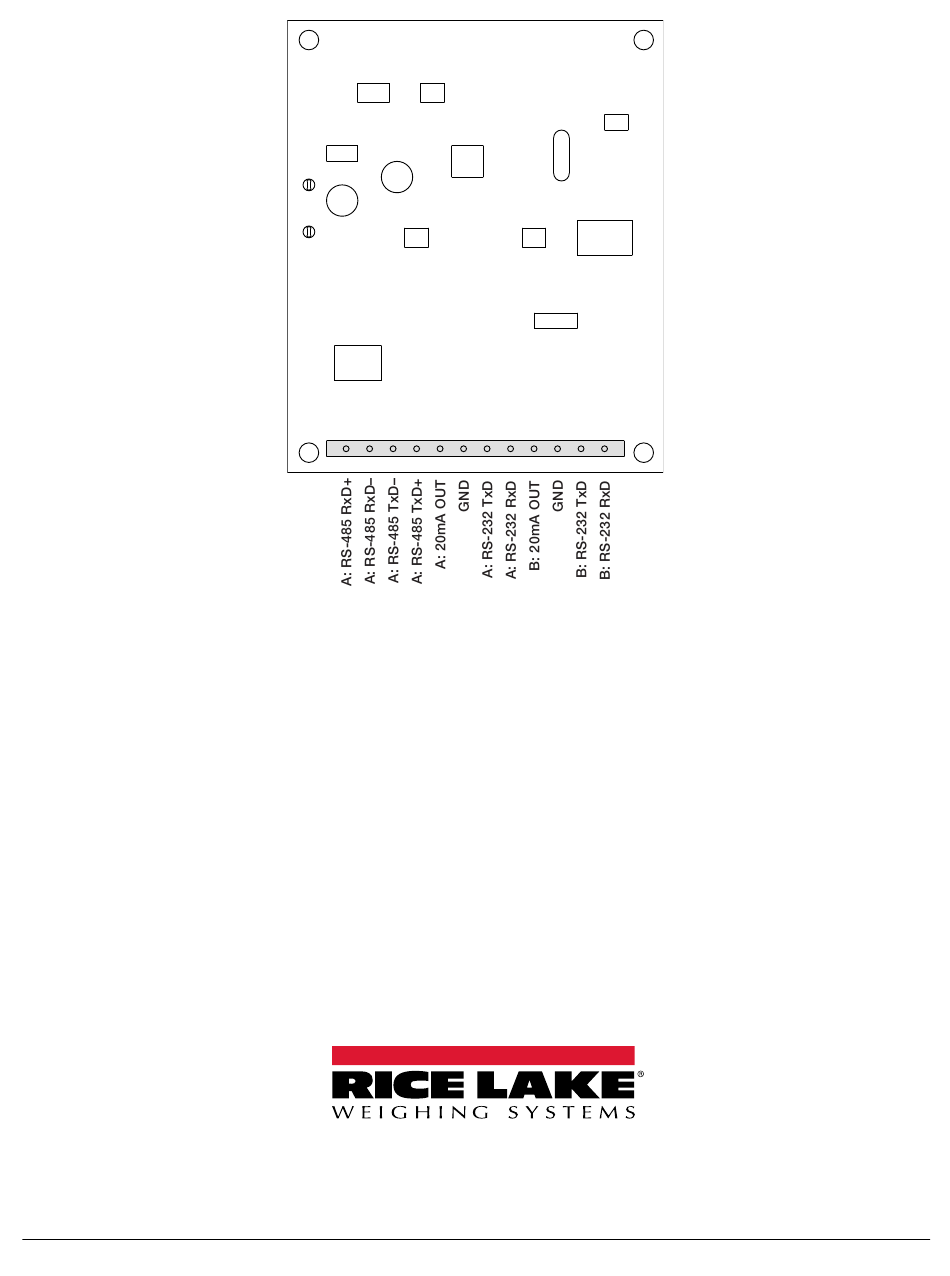

Illustration 2. Carte d'extension série
, une carte d'extension série installée au niveau du connecteur J5 de la carte UC est
et
, la carte d'extension série est configurée en tant que ports 7 et 8.
720i
820i
© Rice Lake Weighing Systems
Rice Lake Weighing Systems est une société enregistrée ISO 9001.
230 W. Coleman St. • Rice Lake, WI 54868 • USA
www.ricelake.com
3
4
5
6
7
8
9 10 11
Spécifications sujettes à changement sans préavis.
12
Réf. 209039 fr-FR Rév. A
