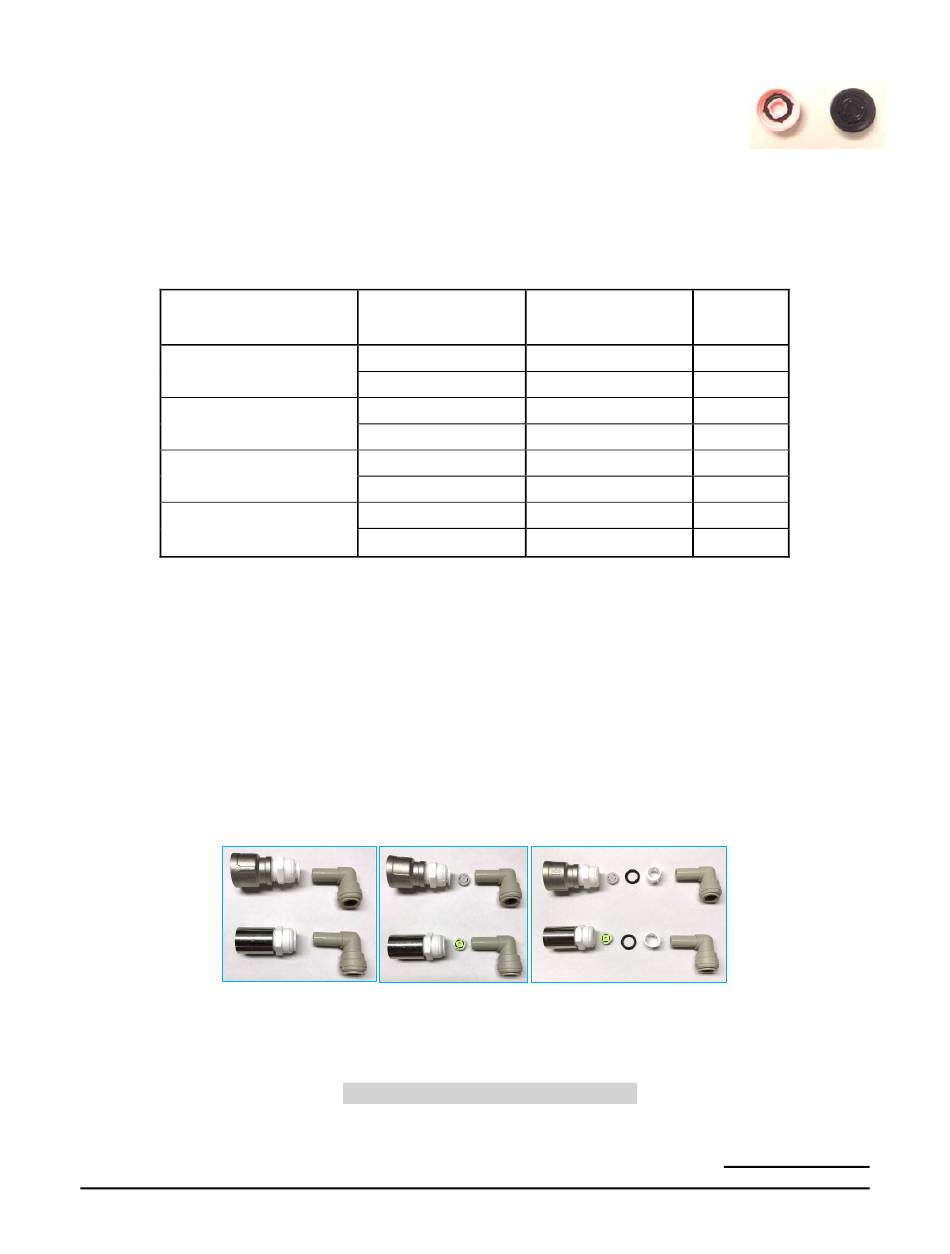

5. Le DLFC (illustration 4) est monté intérieurement dans le raccord de la
connexion du bas du Débitmètre de rejet. Il est conçu pour donner un
taux de récupération constant du système à une pression de
fonctionnement de 130 psi, @ une température d'eau de 15 C.
6. Si un remplacement du diaphragme est requis, l'installation est rapide et simple :
1. Utilisez le Tableau 1 pour trouver et commander le bon assemblage de
diaphragme pour le système.
MODÈLE RSL #
RSL-2400
RSL4800
RSL7200
RSL9600
2. COUPEZ L'ALIMENTATION DU SYSTÈME, FERMEZ L'EAU D'ALIMENTATION
ET ASSUREZ-VOUS QUE LA PRESSION DU SYSTÈME A ÉTÉ RELÂCHÉE.
3. Retirez l'assemblage du débitmètre.
4. Retirez la bague de serrage, puis retirez le tube.
5. Retirez le raccord attaché à l'assemblage en poussant la bague de serrage vers
l'assemblage tout en tirant le raccord dans l'autre direction. (Illustration a).
6. Désassemblez le raccord en tirant sur la bague de serrage pour retirer le joint
torique et le DLFC. (Illustrations b et c).
7. Insérez le nouveau DLFC tourné vers vous. Replacez le joint torique et la bague
de serrage dans le raccord.
8. Fixez de nouveau le raccord au débitmètre, puis réinsérez le tube. Installez de
nouveau les attaches de verrouillage.
MC
Votre VectaMaxx
RSL est conçu pour fonctionner à un taux de récupération (pourcentage d'eau
produite sur le total de l'eau utilisée) maximal de 60% pour l'eau d'alimentation <1000 TSD (TDS)
et de 40% pour l'eau d'alimentation avec un TSD (TDS) d'entre 1000 et 2000. NE TENTEZ PAS
DE FAIRE FONCTIONNER LE SYSTÈME À DE PLUS HAUTS TAUX DE RÉCUPÉRATION,
12
Tableau 1
TSD (TDS) DE
L'EAU BRUTE
<1000 TDS
>1000 TDS
<1000 TDS
>1000 TDS
<1000 TDS
>1000 TDS
<1000 TDS
>1000 TDS
a)
b)
(Ci-dessus, non requis pour les unités RSLHP)
Note sur les taux de récupération
Couleur
Pièce #
Lime/Blanc
5878301
Rose
5861041
Rose
5861041
Vert foncé/Blanc
5878321
Vert foncé/Blanc
5878321
Lilas/Blanc
5878361
Lilas/Blanc
5878361
Gris/Blanc
5878351
c)
ill. 4
