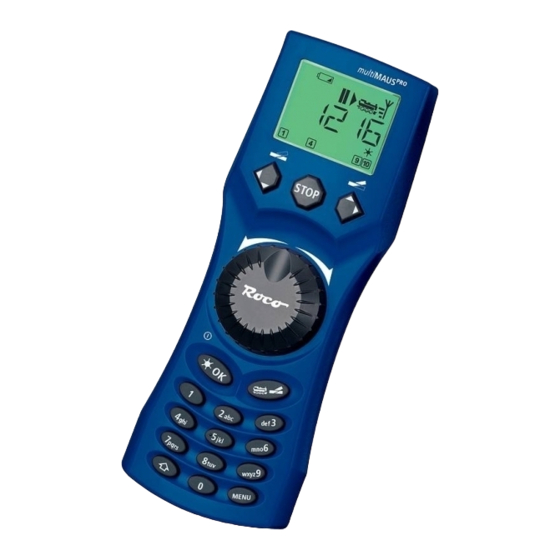

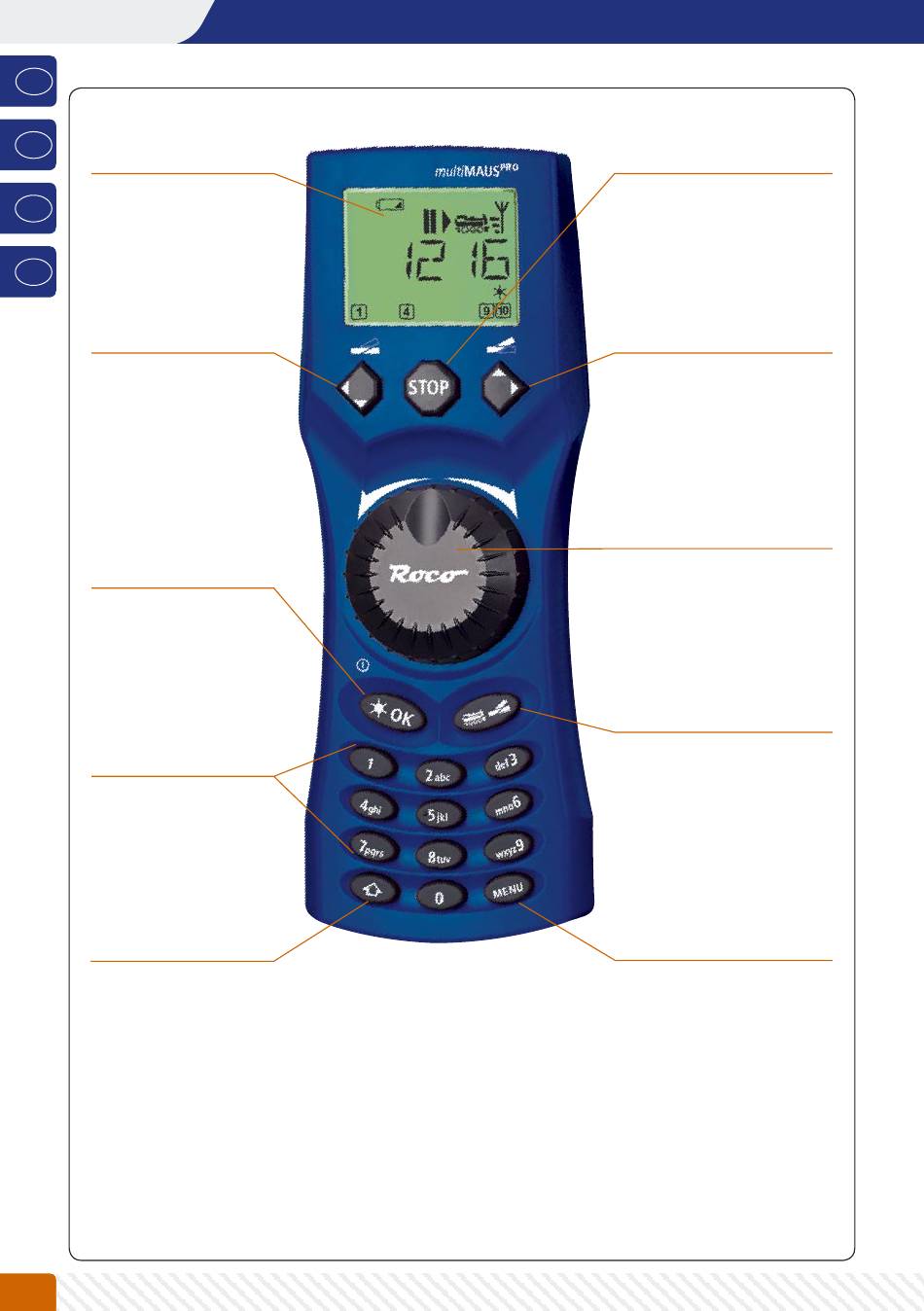

Fig. 1
�
��
LC-Display
LC display
�
Écran
LC display
�
Pfeiltaste
(links)
Arrow Key
(left)
touche »flèche«
(à gauche)
Tasto freccia
Licht /OK-Taste
Light /OK Key
touche »feux / OK«
Tasto luce / OK
Funktionstasten
Function Keys
touches »fonctions«
Tasti funzionali
Shift-Taste
Shift Key
touche »majuscules«
Tasto shift
Beachten Sie die Erläuterungen zum Display und zu den Tastenbelegungen ab Seite 8.
Please refer the explanations about the display and the key assignment from page 49.
Quant aux informations concernant l'écran et les différentes fonctions des touches voir page 99.
Fate riferimento alle spiegazioni sul display e sulla assegnazione dei tasti da pagina 144.
88
(sinistra)
Stop-Taste
Stop Key
touche »Stop«
Tasto di arresto
Pfeiltaste
(rechts)
Arrow Key
(right)
touche »flèche«
(à droite)
Tasto freccia
(destra)
Fahrregler
control knob
bouton régulateur
Regolatore di marcia
Lok / Weichen-Taste
Loco / Turnout Key
touche »Locomotive /
aiguillages«
Tasto locomotiva /
scambi
Menü-Taste
Menu Key
touche »Menu«
Tasto menu

Publicité

Table des Matières
loading

Manuels Connexes pour Roco multiMAUS Pro

Sommaire des Matières pour Roco multiMAUS Pro

  • Page 1 Fig. 1 � �� LC-Display Stop-Taste LC display Stop Key � Écran touche »Stop« LC display Tasto di arresto � Pfeiltaste Pfeiltaste (links) (rechts) Arrow Key Arrow Key (left) (right) touche »flèche« touche »flèche« (à gauche) (à droite) Tasto freccia Tasto freccia (sinistra) (destra)
