Precision GC2010 Manuel D'utilisation
Sommaire des Matières pour Precision GC2010

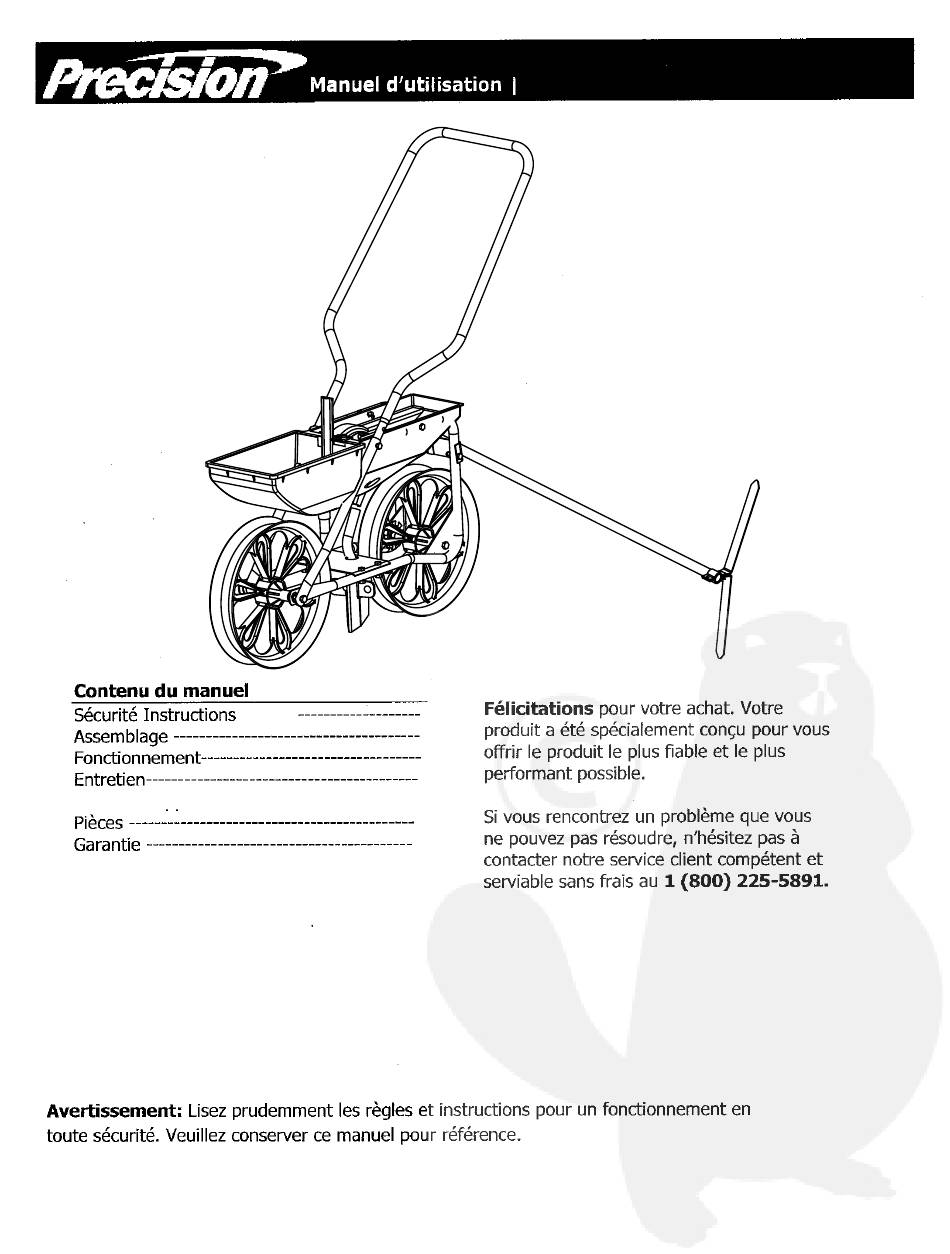

- Page 1 GC2010...
- Page 2 Règles de sécurité Nous vous conseillons de suivre les règles de sécurité suivantes. Ce Pulvérisateur a été conçu, assemblé et testé afin d’assurer une utilisation en toute sécurité, à condition de respecter scrupuleusement les consignes stipulées. Un non- respect des consignes peut entrainer des lésions corporelles. Veillez à toujours respecter les consignes de sécurité lors de l’utilisation de l’appareil.
- Page 3 Référence Quantité Description 5/16" Rondelle plate 1-3/4" Boulons hexagonaux 10-24 x 1/2" Vis UNC platte 1/4" x 3/4" Boulons hexagonaux 1/4" x 5/8" Boulon mécanique 1/4" Écrou à oreilles 5/16" Écrous hexagonaux 1/4" Écrou Keps 1/4" Plateau plat fileté Bêche d'ancrage Bêche d'ancrage Pince Ressort Clip repère de rangée *...
-
Page 4: Instructions D'assemblage
Instructions d'assemblage Outils nécessaires pour l'assemblage (2) 7/16” Clefs (2) 1/2” Clefs Retirez les pièces et les emballages du matériel du carton. Déposez toutes les pièces et le matériel et identifiez- les à l'aide des illustrations sur les pages 2 et 3. 1. - Page 5 2. Insérez la poignée dans le tube de la poignée et placez le capot à semences entre les tubes de la poignée et la trémie avant de les fixer. Fixez le clip du repère de rangée à la partie supérieure de la poignée supérieure Voir Figure 2 Clip repère de...
- Page 6 3. Placez l'unité en position verticale, la trémie à engrais vers le haut, placez le boulon dans le levier à engrais, puis dans l'encoche correspondante dans la trémie. Installez le plateau plat fileté. Fixez le bouton au plateau. Voir Figure 3 Coupe transversale de la trémie à...
- Page 7 4. Fixez le repère de rangée au tube. Voir Figure 4. Tube repère de rangée 10-24 x 1/2” Vis UNC platte 1/4” Écrou Keps 1/4” Écrou à oreilles 1/4” x 5/8” Carriage Bolt Capuchon du tube Figure 4...
- Page 8 5. Fixez le repère de rangée à la patte du repère de rangée Ne serrez pas totalement le matériel Laissez le tube du repère de rangée pivoter d'un côté à l'autre Voir Figure 5 5/16” Écrous hexagonaux 5/16” Rondelle plate 1”...
- Page 9 6. Attachez la bêche d'ancrage à la pince de la bêche d'ancrage sans serrer. Ne les serrez pas avant de les avoir placés sur le tube du réservoir à semences et d'avoir réglé leur hauteur. Voir Figure 6 1/4” Écrou à oreilles Bêche d'ancrage Pince Tube du réservoir à...
- Page 10 Numéro de Numéro de Référence Quantité Description Référence Quantité Description pièce pièce GS2010-01 Assemblage trémie Tube repère de rangée GS2010-22 GS2010-02 Prise ** Repère de rangée GS2010-23 Capot tube à semences GS2010-03 Capuchon du tube ** GS2010-24 Roue GS2010-04 Arrêt engrais GS2010-25 GS2010-05 Ressort **...
-
Page 11: Fonctionnement
7. Pour vider les semences, retirez la prise de la L'engrais granulaire doit circuler librement et ne pas être trémie en exerçant une pression sur le centre aggloméré. de celle-ci et en appuyant vers l'intérieur. Paramètre 1 - 450g par 30m Versez les semences dans un récipient propre.
