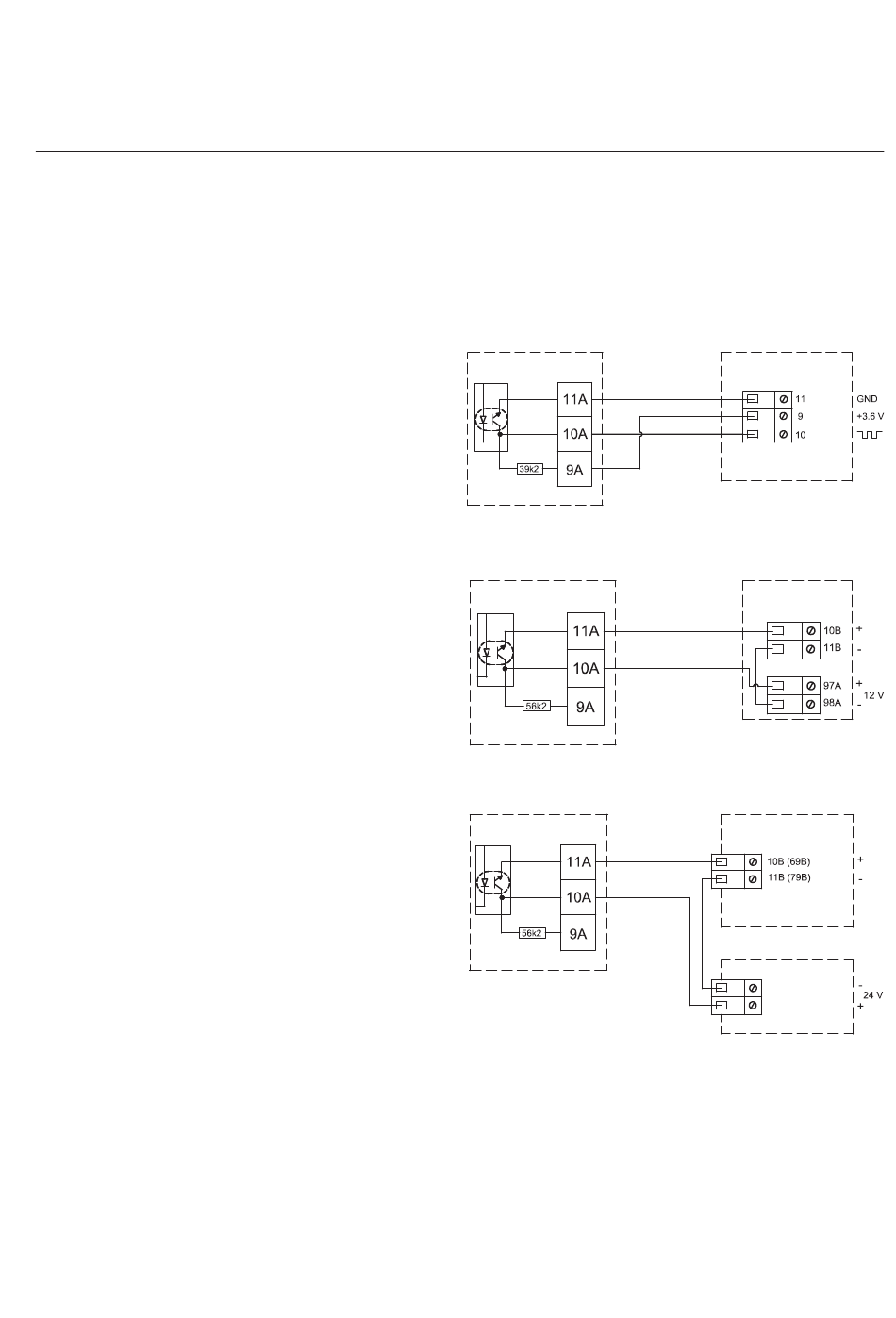

Connexion au calculateur
ULTRAFLOW® 54 et MULTICAL® galvaniquement séparé.
Si ULTRAFLOW® 54 et MULTICAL® sont connectés via le module (Y=2 ou 3), ULTRAFLOW® 54
est galvaniquement séparé du MULTICAL®.
La longueur de câble maximale dépend du calculateur.
Note: Information débit ne peut être lue.
Connexion 3 fils, MULTICAL® 602/603/801
via un module de sortie (Y=2 ou 3).
Connexion 2 fils, MULTICAL® 801
via module de sortie (Y=2).
Connexion 2 fils, MULTICAL® 602-D/603-G
via module de sortie (Y=2) et alimentation externe 24 VDC.
Lorsque l'on utilise de grandes longueurs, il faut respecter une distance minimale de 25 cm
entre les câbles de signaux (mesureur, sondes, communication) et les autres câbles en parti-
culier les câbles de puissance.
Kamstrup A/S • 5810999_E1_FR_02.2018
ULTRAFLOW 54 (Y=3)
®
ULTRAFLOW 54 (Y=2)
®
ULTRAFLOW 54 (Y=2)
®
ULTRAFLOW® 54 DN150-300
MULTICAL 602/603/801
®
MULTICAL 801
®
MULTICAL 602-D/603-G
®
