Naia 12 - 021250
17
21
22
11
9
Légende :
1.
Coffret électrique.
2.
Interface utilisateur.
3.
Circulateur.
4.
Échangeur condenseur.
5.
Électrode d'allumage et d'ionisation.
6.
Ventilateur / Mélangeur.
7.
Vanne gaz.
8.
Capteur de pression.
9.
Siphon (évacuation des condensats).
10. Purgeur manuel.
11. Soupape de sécurité (Chauffage).
12. Purgeur automatique.
13. Vase d'expansion.
14. Adaptateur concentrique et joint
(amenée d'air comburant et évacuation
des fumées).
15. Prise pour analyse de l'air comburant.
16. Prise pour analyse des fumées.
17. Silencieux
18. Moteur (vanne directionnelle)
19. Bipasse
- 10 -
10
14
15
7

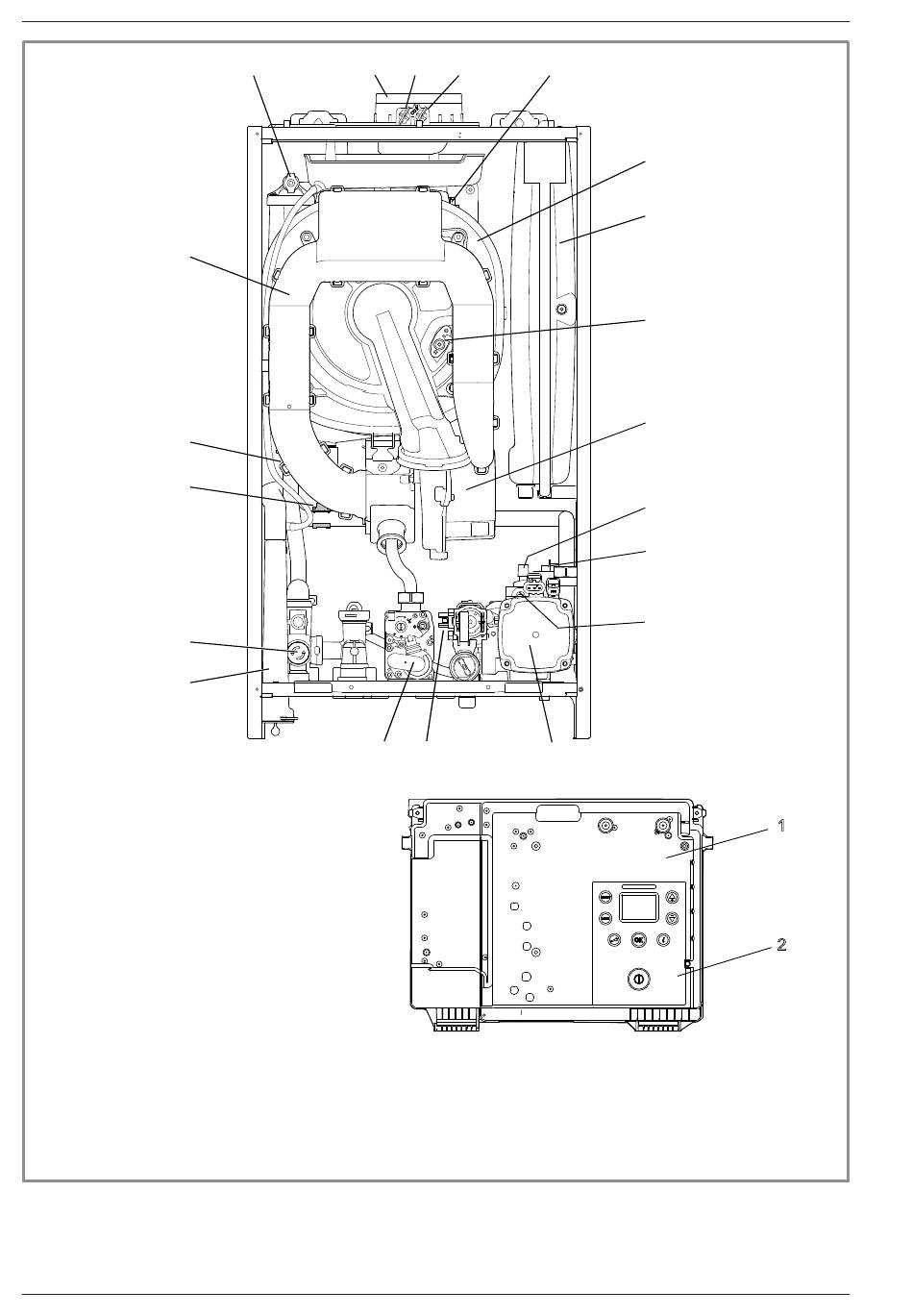

figure 4 - Organes
16
20
18
3
Sondes de température :
20. Sonde de sécurité thermique échangeur.
21. Sonde de départ Échangeur.
22. Sonde de retour Échangeur.
Valeur ohmique : voir
figure 36, page 50
Notice d'installation et de mise en service "1800 - FR"
4
13
5
6
12
8
19
1
2
