Exemple : Pour un débit de 200 000 l/h d'eau et un PpH = 1, le dosage proportionnel d'acide
correspondra à : (1 / 100.000) x 200.000 l/h = 2 l/h
La proportion de réactif nécessaire pour atteindre un certain pH dépendra non seulement de sa nature
et de sa concentration, mais aussi de la nature de l'eau à traiter et des autres produits dosés qui peuvent
influencer ce paramètre.
- Kp :
Constante proportionnelle pour la régulation. Ce paramètre permet d'ajuster la réponse de l'équipement
en fonction de la différence entre le relevé et le point de consigne (Erreur). Une valeur trop élevée peut
entraîner une réaction trop brutale du système et un dépassement de la valeur de consigne dans le
réservoir, ce qui provoque une situation de risque. Une valeur trop faible entraînera une approche lente
vers le point de consigne.
- Ki :
Constante intégrale pour le réglage PI. Ce paramètre agit sur l'erreur cumulée et permet de stabiliser le
relevé une fois la valeur de consigne atteinte. Il n'est valable que pour les régulations dans les circuits.
Pour la régulation dans un système de recirculation, il doit être Ki=0.
- T delay (secondes) :
Tdelay correspond au temps qui s'écoule entre deux commandes consécutives du contrôleur pour
positionner la sortie de régulation. Pour une régulation correcte, ce temps doit être supérieur au temps
que met une goutte de produit dosé pour aller du point d'injection au point où se trouve le capteur de pH
ou de conductivité électrique (CE).
Point
d'injection
- Q test :
Débit de référence pour le Tdelay qui permet d'ajuster automatiquement le T Delay aux changements de
débit d'eau afin qu'il soit toujours à une valeur optimale. Pour que le Tdelay reste fixe, laissez le Qtest =
0.

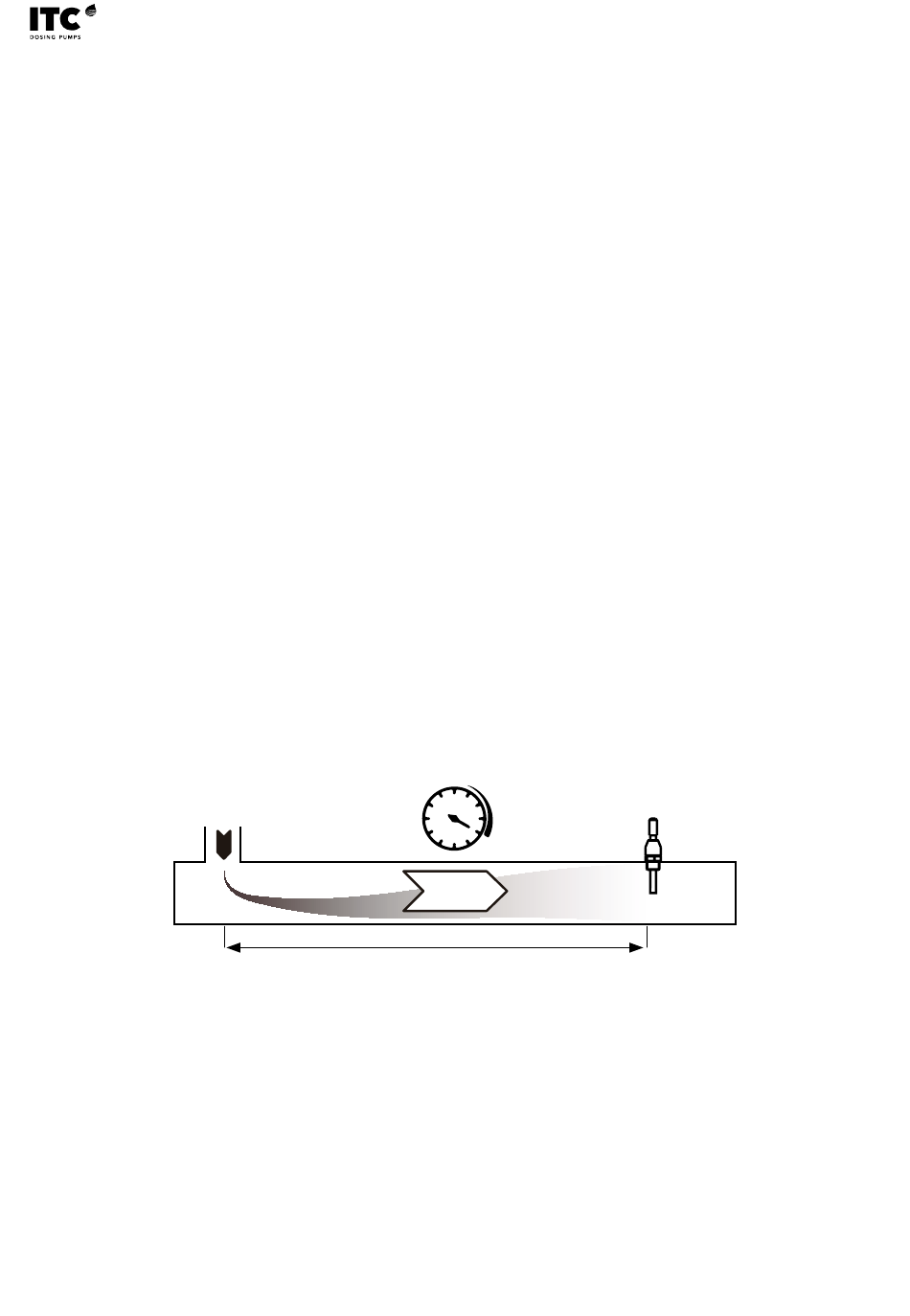

Exemple : Dans un tuyau de 8" dans lequel passent 100 m3/h, la vitesse de l'eau correspond à environ 1
m/s. Si la distance entre le point d'injection et le capteur est de 10 mètres, le délai de l'installation est de
10 secondes.
10
m/s
T delay
Capteur
