12 Decade
DE
3 | High-Gain-Schalter
Mit diesem Schalter können Sie die Verstärkung sowohl für MM- als auch MC-
Systeme um +10 dB erhöhen. Der Betrieb des High-Gain-Schalters wird durch die
entsprechende LED angezeigt.
4 | Mc-Schalter
Mit diesem Schalter wählen Sie zwischen 36 dB (MM) und 56 dB (MC) Verstär-
kung. Der MC-Modus wird durch die entsprechende LED angezeigt.

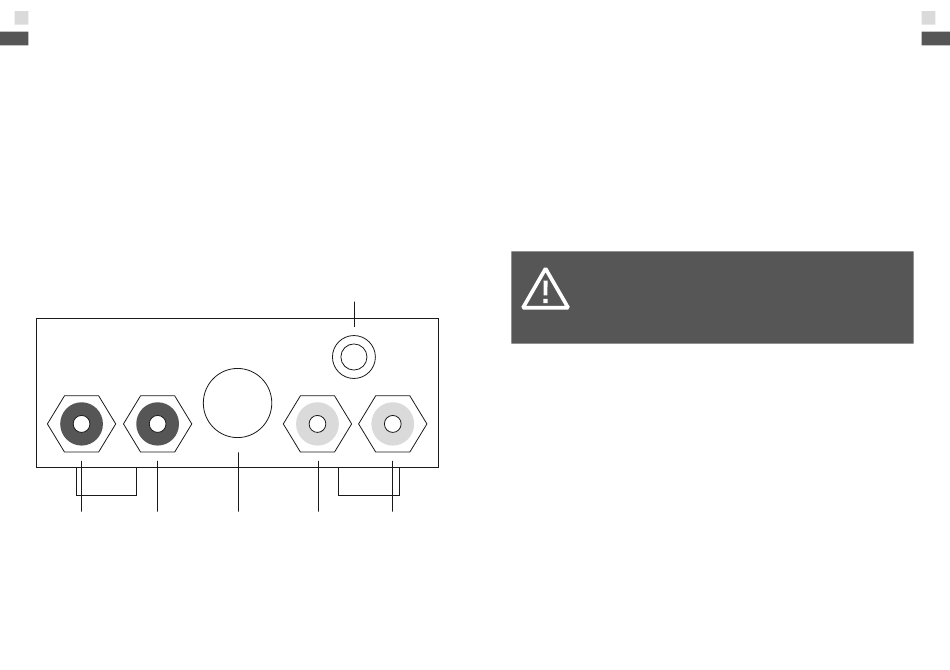

Rückseite Decade
6 7
5 | Erdungspolklemme (GnD)
Verfügt Ihr Plattenspieler über eine separate Erdungsleitung, so schließen Sie
diese bitte hier an. Die Polklemme gestattet den Anschluss von wahlweise Draht,
Litze, offenen Kabelenden, Kabelschuh oder 4-mm-Bananenstecker.
5
8 9 10
6 + 10 | Eingangsbuchsen (In)
An diese Buchsen schließen Sie bitte die von Ihrem Plattenspieler kommenden
Kabel an. Die linke Buchse (schwarz) ist für den linken Kanal, die rechte Buchse
(rot) für den rechten Kanal vorgesehen. Bitte achten Sie auf den kanalrichtigen
Anschluss.
7 + 9 | Ausgangsbuchsen (Out)
RIAA-entzerrter Hochpegelausgang. Hier schließen Sie bitte die Kabel an, die
entweder zum Eingang eines nachfolgenden Hochpegelvorverstärkers führen
(Hochpegeleingänge tragen Bezeichnungen wie „Line", „AUX", „CD", „Tuner",
etc.) oder direkt in eine Endstufe mit Lautstärkeregelungsmöglichkeit.
AcHtunG!
Schließen Sie den Ausgang des Decade niemals an den Phono-
Eingang eines anderen Gerätes an. Dies kann zu einer Beschädi-
gung der Phonostufe oder der Lautsprecher führen.
8 | Eingang für das PXW II netzteil
Verbinden Sie den vierpoligen Neutrik XLR-Stecker zunächst mit dem Audioteil.
Schließen Sie erst dann das Netzteil an die Stromversorgung an. Bitte ziehen
oder stecken Sie diese Verbindung keinesfalls während des Betriebs.
Decade 13
DE
