Manuels Connexes pour Samson MEDIA ONE M30
Sommaire des Matières pour Samson MEDIA ONE M30

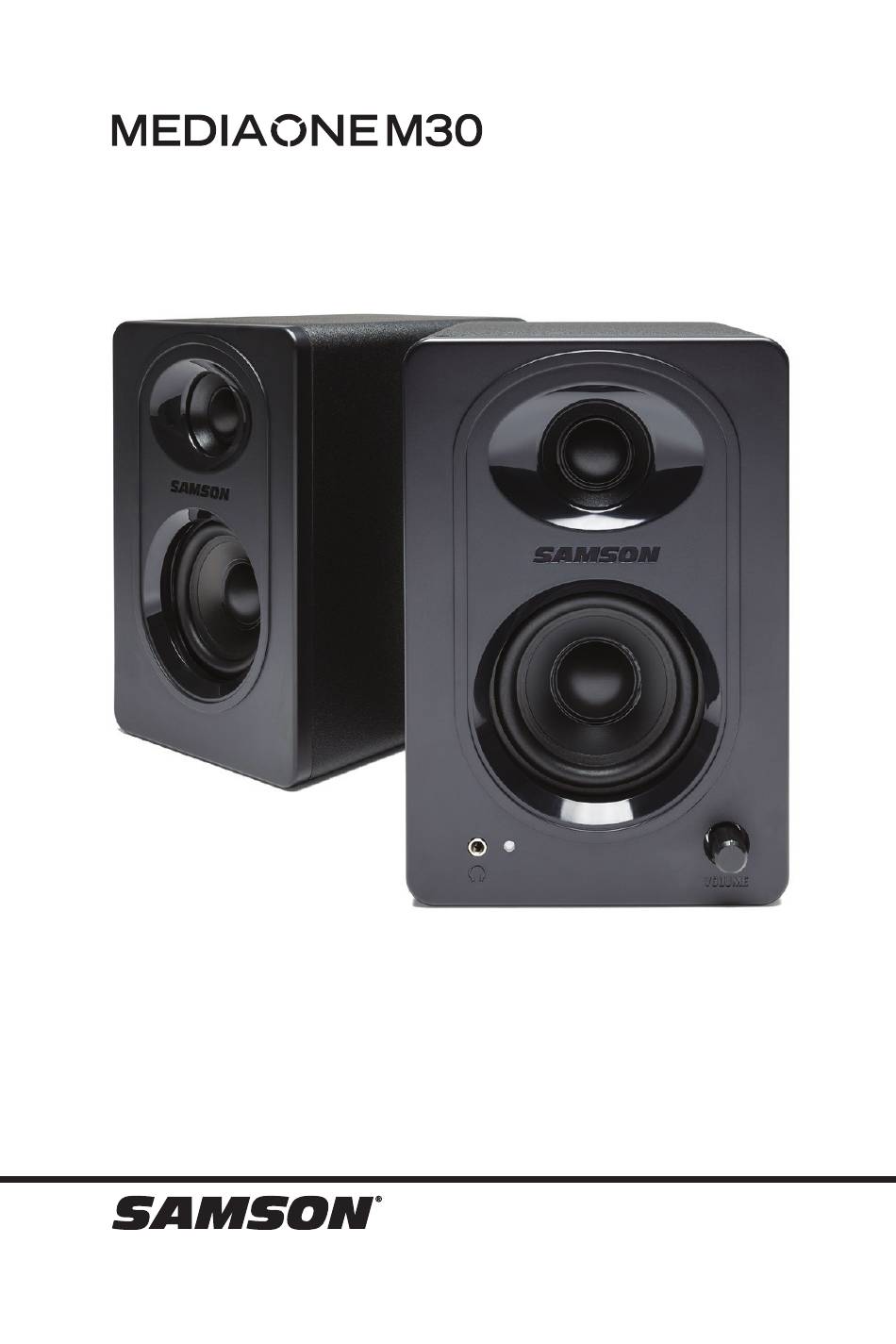

- Page 1 Powered Studio Monitors OWNER'S MANUAL...
- Page 2 For Countries not mentioned above, please contact your local authorities for a correct method of disposal. By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential negative effects on the environment and human health. Copyright 2018 Samson Technologies, v2...
- Page 3 Important Safety Information Read these instructions. Unplug the apparatus during lightning storms or when unused for Keep these instructions. long periods of time. Heed all warnings. Refer all servicing to qualified Follow all instructions. personnel. Servicing is required when the apparatus has been Do not use this apparatus near damaged in any way, such as power water.
- Page 4 Should your MediaOne M30 ever require servicing, a Return Authorization (RA) number must be obtained before shipping your unit to Samson. Without this number, the unit will not be accepted. Please visit www.samsontech.com/ra for an RA number prior to shipping your unit.
- Page 5 Features • Ported, tuned enclosures providing extremely accurate monitoring for desktop recording, playback and multi-media applications. • 3” Copolymer woofers with butyl surrounds • 3/4" silk dome high frequency driver set in a custom-designed wave guide. • Front panel volume control •...
- Page 6 Quick Start The MediaOne M30 main input connections can be made via the rear panel RCA inputs. Follow the simple steps and diagram below for connecting an audio source to the speakers. Connect the left and right speakers using the included two-conductor, 1/8” (3.5mm )speaker cable.
- Page 7 Adding an Active Subwoofer Adding a subwoofer to extend the low frequency response of your monitor system SUBWOOFER can be beneficial when mixing your music. Typically, it is best to set the subwoofer level to be equal to that of the main speakers. Because deep-bass frequencies are non- directional, it is difficult for our ears to locate the sound source, and the precise...
- Page 8 MediaOne M30 Layout Powered Speaker (right speaker) Tweeter - 1” silk dome tweeter set in a custom waveguide Low Frequency Driver - Heavy duty 3” woofer with a polypropylene cone and butyl surround for extend low frequency response Power / VOLUME (active) - This rotary knob controls the overall amount of the output level.
- Page 9 MediaOne M30 Layout TO LEFT SPEAKER - 1/8” (3.5mm) jack for connecting the passive left-side extension speaker using the included two-conductor speaker cable. AC INLET - Connect the supplied power cable here Bass Port - Tuned low frequency bass port for extending the low end of the speaker cabinets.
- Page 10 Positioning the Speakers A major objective when setting up your studio monitors is to obtain the best possible stereo image. The MediaOne M30 monitors are designed to be used in a vertical position, with the tweeter and woofer symmetrically in line. Do not place these speakers horizontally as this will cause an offset in sound between the woofer and the tweeter, limiting your ability to find optimal listening positions.
- Page 11 MDF with textured vinyl covering Dimensions (LxWxH) 5” x 6.5” x 7.48” 127mm x 165mm x 190mm Weight 7.29 lb 3.31 kg At Samson, we are continually improving our products, therefore specifications and images are subject to change without notice. MediaOne M30...
- Page 12 Informations de sécurité importantes ATTENTION RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR AVIS RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR Cet éclair avec un symbole représentant une flèche dans un triangle équilatéral est destiné à alerter l’utilisateur sur la présence de « tension dangereuse »...
- Page 13 Informations de sécurité importantes Veuillez lire ces instructions. Contactez un technicien qualifié pour effectuer les réparations. Conservez ces instructions. Une réparation est nécessaire si Respectez tous les avertissements. l’appareil a été endommagé d’une façon quelconque, par exemple si le Suivez toutes les instructions. cordon d’alimentation ou la fiche sont N’utilisez pas cet appareil à...
- Page 14 Si votre MediaOne M30 doit être réparé, vous devez obtenir un numéro d'autorisation de retour (AR) avant de renvoyer votre appareil chez Samson. Sans ce numéro, l’appareil ne sera pas accepté. Veuillez visiter le site Web www.samsontech.com/ra afin d'obtenir un numéro RA avant d'expédier votre appareil.
- Page 15 Caractéristiques • Enceintes portées et calibrées offrant un contrôle extrêmement précis pour une solution d'enregistrement, de playback et multimédia de bureau. • Baffles en copolymère avec surrounds en butyle de 3" • Haut-parleur haute fréquence de 3/4" dans un guide d'ondes sur mesure. •...
- Page 16 Démarrage rapide Les principales connexions d'entrée du MediaOne M30 peuvent se faire via les entrées RCA du panneau arrière. Suivez ces étapes simples et le schéma ci-dessous pour connecter une source audio aux enceintes. Branchez les enceintes de droite et de gauche en utilisant le câble pour enceinte à deux conducteurs de 1/8"...
- Page 17 Ajout d'un baffle de basses actif Ajouter un baffle de basses afin d'augmenter la réponse de fréquence basse de votre système de SUBWOOFER moniteurs peut être bénéfique pour mixer de la musique. En général, mieux vaut régler le niveau du caisson de basses pour qu'il soit égal au niveau des enceintes principales.
- Page 18 Disposition MediaOne M30 Enceinte active (enceinte de droite) Tweeter - tweeter à dôme en soie de 1" dans un guide d'ondes personnalisé Haut-parleur basse fréquence - Caisson de basses puissant de 3" avec cône en polypropylène et surround en butyle pour une réponse de fréquence basse étendue Marche / VOLUME (active) - cette manette rotative contrôle le niveau sonore global de sortie.
- Page 19 Disposition MediaOne M30 VERS L'ENCEINTE GAUCHE - prise jack 1/8' (3,5 mm) pour connecter l'enceinte d'extension de gauche en utilisant le câble pour enceinte à deux conducteurs. ALIMENTATION CA - Le câble d'alimentation fourni se branche ici Port basses - port pour basses réglé pour les basses fréquences et augmenter les basses des enceintes.
- Page 20 Positionnement des enceintes L'un des principaux objectifs lors du paramétrage de vos moniteurs de studio est d'obtenir la meilleure image stéréo possible. Les moniteurs MediaOne M30 sont conçus pour être utilisés en position verticale, avec le tweeter et le caisson de basses placés de façon symétrique, dans l'alignement.
- Page 21 Dimensions (LxlxH) 5” x 6,5” x 7,48” 127 mm x 165 mm x 190 mm Poids 7,29 lb 3,31 kg Chez Samson, nous améliorons en permanence nos produits ; par conséquent, les caractéristiques techniques et les images sont susceptibles d'être modifiées sans préavis. MediaOne M30...
- Page 22 Wichtige Sicherheitshinweise WARNUNG RISIKO EINES STROM- SCHLAGES NICHT ÖFFNEN AVIS RISQUE DE CHOC ÉLECTRIQUE – NE PAS OUVRIR Das Dreieck mit dem Blitz-Pfeil-Symbol soll den Anwender darauf hinweisen, dass nicht isolierte „gefährliche Spannung“ im Gerätegehäuse vorhanden ist und diese u. U. ein Stromschlagrisiko darstellt. Das Dreieck mit dem Ausrufezeichen soll für den Anwender wichtige Hinweise zu Betrieb und Wartung des Geräts hervorheben.
- Page 23 Wichtige Sicherheitshinweise Lesen Sie diese Anleitung. Ziehen Sie den Netzstecker des Geräts aus der Steckdose, wenn ein Gewitter aufzieht Bewahren Sie diese Anleitung gut auf. oder das Gerät voraussichtlich für längere Beachten Sie sämtliche Warnhinweise. Zeit ungenutzt bleibt. Befolgen Sie sämtliche Anweisungen. Überlassen Sie sämtliche Wartungs- und Reparaturarbeiten ausschließlich Nehmen Sie dieses System nicht in der...
- Page 24 Einführung Danke, dass Sie die MediaOne M30 Aktiv-Studiomonitore von Samson gekauft haben. Ob Sie ein Monitorsystem für Ihr Aufnahmestudio oder Ihre Videoproduktion benötigen, oder ob Sie einfach nur bessere Lautsprecher für Spiele und zum Musikhören auf Ihrem Computer benötigen: Die MediaOne M30 Lautsprecher sind die perfekte Lösung.
- Page 25 Leistungsmerkmale • Mit Öffnungen versehene, abgestimmte Gehäuse bieten eine extrem genaue Überwachung für Desktop-Aufzeichnungen, Playback und Multimedia-Anwendungen. • 7,62 cm Kopolymer-Tieftöner mit Butylgummisicke • 1,90 cm Soft-Dome-Hochfrequenztreiber in einem maßgefertigten Wellenleiter. • Frontblende Lautstärkenregler • Frontblende Stereo 3,5 mm Kopfhöreranschluss, stellt den Lautsprecher auf stumm •...
- Page 26 Kurzanleitung Die Haupteingangsverbindungen des MediaOne M30 können über die RCA-Eingänge auf der Rückseite erfolgen. Befolgen Sie einfach folgende Schritte und das nachstehende Diagramm, um eine Audioquelle mit den Lautsprechern zu verbinden. Verbinden Sie den linken und rechten Lautsprecher, indem Sie das im Lieferumfang enthaltene 3,5 mm zweiadrige Lautsprecherkabel verwenden.
- Page 27 Hinzufügen eines aktiven Subwoofers Das Hinzufügen eines Subwoofers, um den Niederfrequenzgang Ihres Monitor-Systems zu SUBWOOFER erweitern, kann nützlich sein, wenn Sie Musik mixen. Normalerweise ist es das Beste, wenn Sie die Subwoofer-Ebene mit den Lautsprechern gleichsetzen. Da tiefe Bass-Frequenzen ungerichtet sind, ist es für unsere Ohren schwierig, die Soundquelle zu lokalisieren, und die genaue Platzierung des Subwoofers ist nicht so wichtig...
- Page 28 MediaOne M30 Aufbau Aktivlautsprecher (rechter Lautsprecher) Hochtöner – 2,54 cm Soft-Dome-Hochtöner in einem maßgefertigten Wellenleiter Niederfrequenztreiber – 7,6 cm Heavy-Duty-Tieftöner mit einem Polypropylen-Kegel und einer Butylgummisicke, um den Niederfrequenzgang zu erweitern Power / LAUTSTÄRKE (aktiv) – Dieser Drehknopf regelt den gesamten Ausgangspegel. Drehen Sie den Regler im Uhrzeigersinn, um das System einzuschalten.
- Page 29 MediaOne M30 Aufbau AC-EINGANG – Verbinden Sie das gelieferte Stromkabel hier Bass-Anschluss – Abgestimmter Bass-Anschluss für Niederfrequenz zur Erweiterung des Low-End der Lautsprecherboxen. Blockieren Sie die Anschlüsse nicht, da dies die Gesamtleistung der Lautsprecher einschränken würde. Lautsprecherverbindungen – 3,5 mm Buchse zum Anschluss des passiven, linken Erweiterungslautsprechers unter Verwendung des inkludierten...
- Page 30 Positionierung der Lautsprecher Ein Hauptziel beim Einstellen Ihrer Studiomonitore ist es, das bestmögliche Stereo-Image zu erhalten. Die MediaOne M30 Monitore sind so konzipiert, in einer vertikalen Position eingesetzt zu werden, mit dem Hoch- und Tieftöner symmetrisch in einer Reihe. Platzieren Sie diese Lautsprecher nicht horizontal, da dies eine Soundabweichung zwischen dem Tief- und Hochtöner verursachen würde, was Ihre Fähigkeit einschränkt, die optimalen Hörpositionen zu finden.
- Page 31 5” x 6,5” x 7,48” 127 mm x 165 mm x 190 mm Gewicht 7,29 lb 3,31 kg Bei Samson verbessern wir unsere Produkte kontinuierlich. Entsprechend behalten wir uns das Recht vor, Spezifikationen und Abbildungen ohne vorherige Ankündigung zu ändern. MediaOne M30...
- Page 32 Información importante sobre seguridad PRECAUCIÓN RIESGO DE DESCARGA ELÉCTRICA NO ABRIR AVIS RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR Este símbolo de un relámpago con punta de flecha dentro de un triángulo equilátero está destinado a alertar al usuario de la presencia de «voltaje peligroso»...
- Page 33 Información importante sobre seguridad Lea estas instrucciones. Desenchufe el aparato durante las tormentas eléctricas o cuando no vaya Guarde estas instrucciones. a utilizarse durante largos períodos Preste atención a todas las de tiempo. advertencias. Encargue todas las reparaciones a Siga todas las instrucciones. personal cualificado.
- Page 34 Nombre del vendedor: _____________________________________________ Si tiene preguntas o comentarios sobre sus Monitores de estudio potenciados MediaOne M30 u otros productos Samson, no dude en ponerse en contacto con nosotros a través de la dirección de correo support@samsontech.com. Con un cuidado y mantenimiento adecuados, MediaOne M30 funcionará sin problemas durante muchos años.
- Page 35 Características • Cajas con puerto, sintonizadas, que ofrecen una monitorización extremadamente precisa para grabaciones de escritorio, reproducción y aplicaciones multimedia. • Altavoces de bajos de 3” con suspensiones periféricas de butilo • Conjunto excitador de alta frecuencia de 3/4" con cúpula blanda en una guía de onda de diseño personalizado.
- Page 36 Inicio rápido Las conexiones principales de MediaOne M30 se pueden realizar a través de las entradas RCA del panel trasero. Siga los sencillos pasos y consulte el diagrama que encontrará a continuación para conectar una fuente de audio a los altavoces. Conecte los altavoces izquierdo y derecho mediante el cable del altavoz incluido de dos conductores, de 1/8”...
- Page 37 Agregar un altavoz auxiliar de bajos activo Puede ser beneficioso agregar un altavoz auxiliar de bajos (subwoofer) para ampliar la respuesta SUBWOOFER de baja frecuencia de su sistema de monitor a la hora de mezclar música. Normalmente, es mejor ajustar el nivel del altavoz auxiliar de bajos para que sea igual al de los altavoces principales.
- Page 38 Esquema de MediaOne M30 Altavoz potenciado (altavoz derecho) Altavoz de agudos: conjunto de altavoz de agudos de 1” con cúpula blanda en una guía de onda de diseño personalizado. Conjunto excitador de alta frecuencia: potente altavoz de bajos de 3” con cono de polipropileno y suspensión periférica de butilo para una respuesta de baja frecuencia prolongada.
- Page 39 Esquema de MediaOne M30 Interruptor de aumento de bajos: este interruptor activa un aumento de bajos para mejorar la respuesta de baja frecuencia. Conector para el altavoz izquierdo «TO LEFT SPEAKER»: conector de 1/8” (3,5 mm) para el altavoz de ampliación pasivo izquierdo mediante el cable de altavoz incluido de dos conductores.
- Page 40 Colocación de los altavoces Un objetivo principal al instalar sus monitores de estudio es obtener la mejor imagen estéreo posible. Los monitores MediaOne M30 han sido diseñados para ser utilizados en posición vertical, con el altavoz de agudos y el altavoz de bajos alineados simétricamente. No coloque estos altavoces horizontalmente, ya que esto causará...
- Page 41 5” x 6,5” x 7,48” 127 mm x 165 mm x 190 mm Peso 7,29 lb 3,31 kg En Samson estamos continuamente mejorando nuestros productos; por lo tanto, las especificaciones e imágenes están sujetas a cambios sin previo aviso. MediaOne M30...
- Page 42 Importanti indicazioni di sicurezza ATTENZIONE! RISCHIO DI SCOSSA ELETTRICA NON APRIRE AVVERTENZA RISCHIO DI SCOSSA ELETTRICA – NON APRIRE Il simbolo del fulmine con punta a forma di freccia all'interno di un triangolo equilatero indica la presenza di tensione pericolosa non isolata all'interno del prodotto di potenza tale da costituire rischio di folgorazione.
- Page 43 Importanti indicazioni di sicurezza Leggere queste istruzioni. Affida qualsiasi intervento di assistenza al personale qualificato. È necessario Conservare queste istruzioni. un intervento se l'apparecchio ha subito Osservare tutte le avvertenze. danni di qualsiasi tipo, ad esempio al cavo di alimentazione o alla spina, se Seguire tutte le istruzioni.
- Page 44 Per eventuali interventi di assistenza sul vostro MediaOne M30, è necessario ottenere un numero di autorizzazione al reso (RA) prima di inviare il prodotto a Samson. Senza tale numero il prodotto non sarà preso in carico. Visita il sito www.samsontech.com/ra per ottenere un numero RA prima della spedizione dell'unità.
- Page 45 Caratteristiche • Diffusori portati e sintonizzati che forniscono un monitoraggio estremamente accurato per la registrazione desktop, la riproduzione e le applicazioni multimediali. • Woofer in copolimero da 3" con bordi in butile • Driver da 3/4" a cupola in seta ad alta frequenza inserito in una guida d'onda personalizzata.
- Page 46 Avvio rapido Le connessioni di ingresso principale MediaOne M30 possono essere effettuate tramite gli ingressi RCA del pannello posteriore. Segui i semplici passaggi e lo schema sottostante per collegare una sorgente audio agli altoparlanti. Collega gli altoparlanti sinistro e destro utilizzando i due conduttori inclusi da 1/8 " (3,5 mm).
- Page 47 Aggiunta di un Subwoofer Attivo Aggiungere un subwoofer per estendere la risposta alle basse frequenze del sistema di SUBWOOFER monitoraggio può essere utile quando si mixa la propria musica. In genere, è meglio impostare il livello del subwoofer su un valore uguale a quello dei diffusori principali.
- Page 48 Layout MediaOne M30 Altoparlante Amplificato (altoparlante destro) Tweeter - tweeter a cupola in seta da 1" impostato su una guida d'onda personalizzata Driver a bassa frequenza - Woofer da 3" per impieghi gravosi con cono in polipropilene e rivestimento in butile per estendere la risposta alle basse frequenze Potenza/VOLUME (attivo) - Questa manopola controlla la quantità...
- Page 49 Layout MediaOne M30 PER ALTOPARLANTE SINISTRO - Jack da 1/8 "(3,5 mm) per il collegamento dell'altoparlante di estensione passivo sinistro utilizzando il cavo per altoparlante a due conduttori incluso. INGRESSO CA- Collega qui il cavo di alimentazione in dotazione Porta dei Bassi - Porta bassi a bassa frequenza sintonizzata per estendere la parte bassa degli altoparlanti.
- Page 50 Posizionamento degli altoparlanti Un obiettivo importante quando si impostano i monitor da studio è quello di ottenere la migliore immagine stereo possibile. I monitor MediaOne M30 sono progettati per essere utilizzati in posizione verticale, con tweeter e woofer in linea simmetrica. Non posizionare questi altoparlanti orizzontalmente poiché...
- Page 51 MDF con rivestimento in vinile strutturato Dimensioni (LxPxH) 5" x 6,5" x 7,48" 127 mm x 165 mm x19 0 mm Peso 7,29lb 3,31kg Samson migliora continuamente i suoi prodotti, pertanto specifiche tecniche e immagini sono soggette a modifica senza preavviso. MediaOne M30...
- Page 52 Samson Technologies Corp. 278-B Duffy Ave Hicksville, New York 11801 Phone: 1-800-3-SAMSON (1-800-372-6766) www.samsontech.com...
